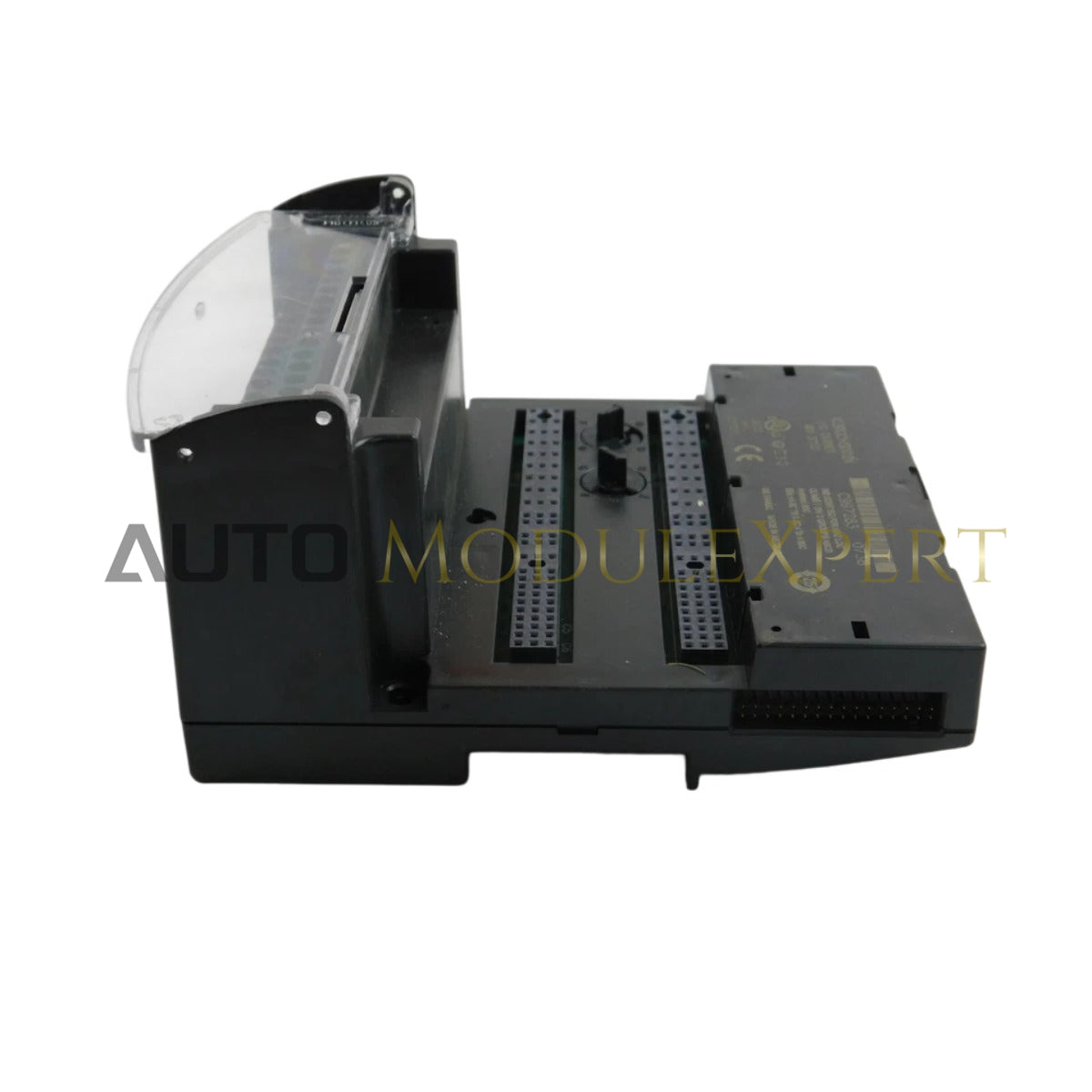

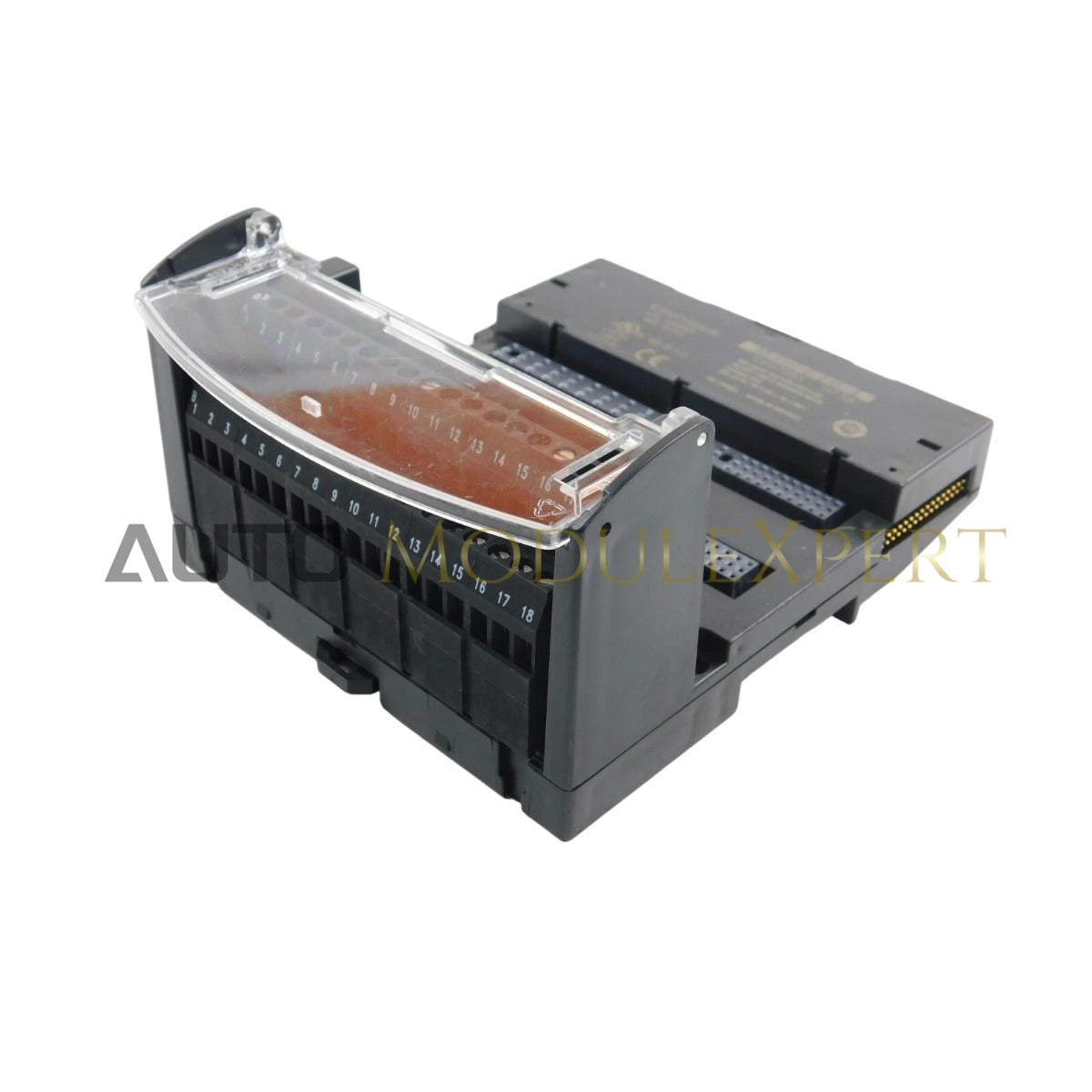

Konfigureeritud tööstuslike juhtimissüsteemide kõrge tihedusega signaali jaotuseks, GE VersaMax IC200CHS002K (IC200CHS002K karbistiilis I/O kandemoodul) tagab mooduli ja tagaplaadi vahelise füüsilise/elektrilise ühenduse.
Järelliite ja mudelimaatriks

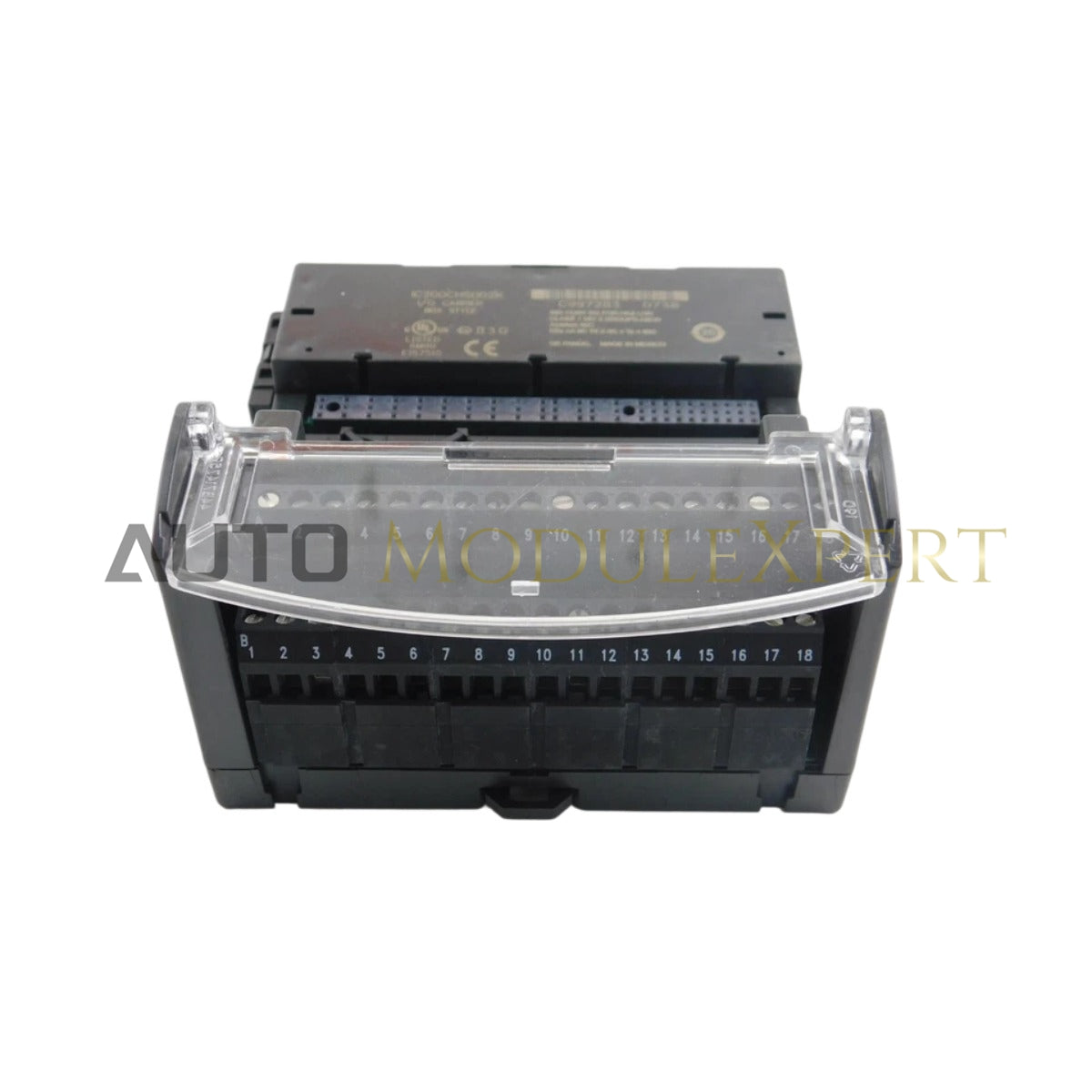

IC200CHS002K esindab VersaMax I/O süsteemi standardset karbistiilis klemmide konfiguratsiooni. See kandur toetab 36 barjäärstiilis klemmipunkti (A1–A18 ja B1–B18), mis on loodud tiheda juhtmestiku jaoks digitaal- ja analoog I/O moodulite puhul. Järelliide "K" tähistab konkreetset klemmiploki paigutust ja materjalide vastavusstandardi tööstuslikele töötingimustele.
Riistvara spetsifikatsioonid
| Parameeter | Spetsifikatsioon |
| Mudeli number | IC200CHS002K |
| Bränd | GE VersaMax |
| Päritolu | Sõltub tehase partiist |
| Kaal | 0,69 lbs |
| Mõõtmed | 110,5 x 70 x 139,7 mm |
| Töötemperatuur | -40 °C kuni +70 °C |
| Võimsuse tarbimine | tüüpiliselt 805 mA; 2,48 W |
| Voolutugevus | 2 A punktis; kokku 8 A |
| Pingevahemik | 0–264 VAC |
| Paigaldustüüp | DIN-liist (horisontaalne) |
Tagaplaadi bussisuhtlus ja püsivara ühilduvus
Kandur tagab füüsilise tagaplaadi bussi liidese, mis on vajalik välismoodulite ja protsessori vaheliseks kiireks andmeedastuseks. See toetab VersaMax I/O komplekti nõutud tagaplaadi bussi suhtluskiiruse standardeid. Passiivse ühenduskomponendina ei vaja kandur püsivara välgu ühilduvust; siiski on see konstrueeritud säilitama signaali terviklikkust deterministlike võrgutööde jaoks. Mehaaniline ühendus tagab, et I/O tiheduse skaleerimine jääb riiulis ühtlaseks, võimaldades moodulitest laienemist ilma levikuviivitusteta.
Korduma kippuvad küsimused
K: Kas kandur toetab segapinge signaalityype? V: Kandur on hinnatud kuni 264 VAC, kuid kasutajad peavad tagama, et kõik klemmiplokile ühendatud signaalid on korrektselt eraldatud ja vastavad paigalduskoha ohutusstandarditele segapinge isolatsiooni osas ühes korpuses.
K: Kas klemmikruvidele on määratud kindlad pingutusmomendi nõuded? V: Jah, klemmühendused tuleb pingutada tootja määratud pingutusmomendini, et tagada kindel mehaaniline side ja madala takistusega elektriline kontakt vaskjuhtmetele suurusega AWG #22 kuni #14.
Välipaigaldusjuhised
- Paigalda kandur horisontaalsele 35 mm DIN-liistule, tagades ülemisele/alamisele poolele vähemalt 5,1 cm ja külgedele 2,54 cm vaba ruumi piisavaks soojuse hajutamiseks.
- Eemalda juhtmetest isolatsioon soovitatud pikkuses ja veendu, et tahked või painduvad vaskjuhtmed on korralikult klemmiplaatide all kinnitatud, et vältida lahtisi ühendusi.
- Kahejuhtmeliste paigaldiste puhul kontrolli, et mõlemad juhtmed oleksid sama suurusega, kuni 0,86 mm² (AWG #18), tagamaks ühtlast pingutust.
- Veendu, et tagaplaadi pistik on täielikult ühendatud kõrvalasuva mooduli või protsessoriga, et vältida katkestusi bussi suhtluses.
- Kontrolli, et kapi sügavus oleks vähemalt 70 mm, et mahutada kanduri jalajälg ja juhtmete painutusradius.
- Järgi standardseid elektromagnetilise ühilduvuse nõudeid, eraldades signaalijuhtmed võimsusjuhtmetest ja maandades DIN-liistu ühisele šassiipunktile.
