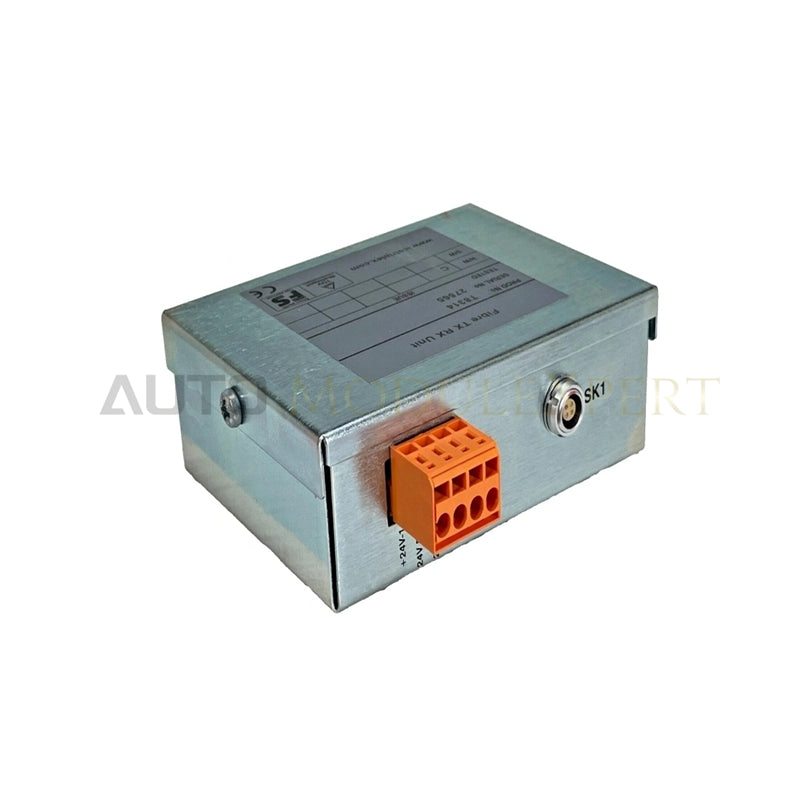

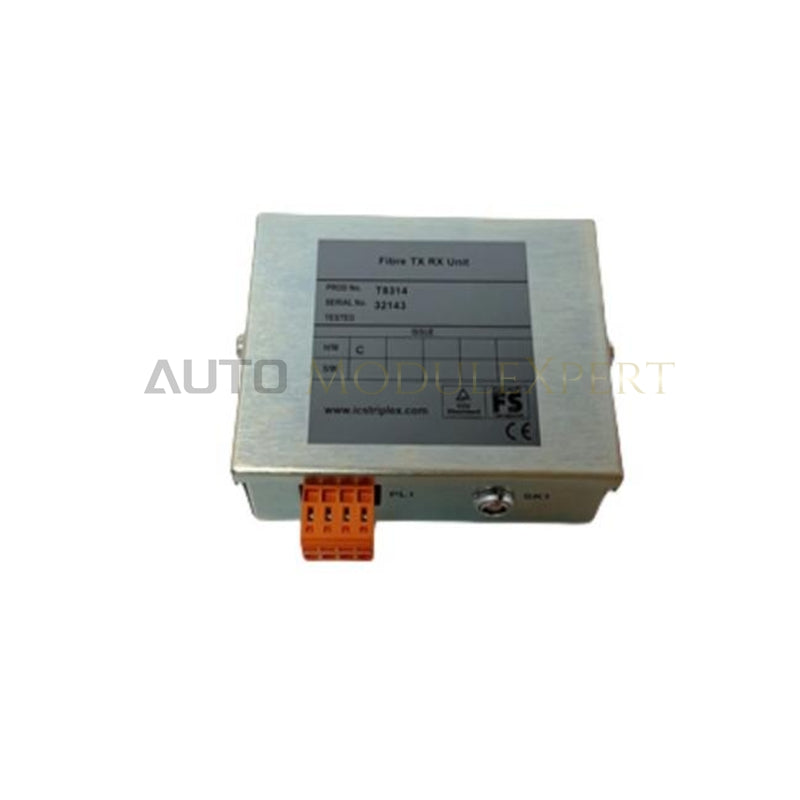

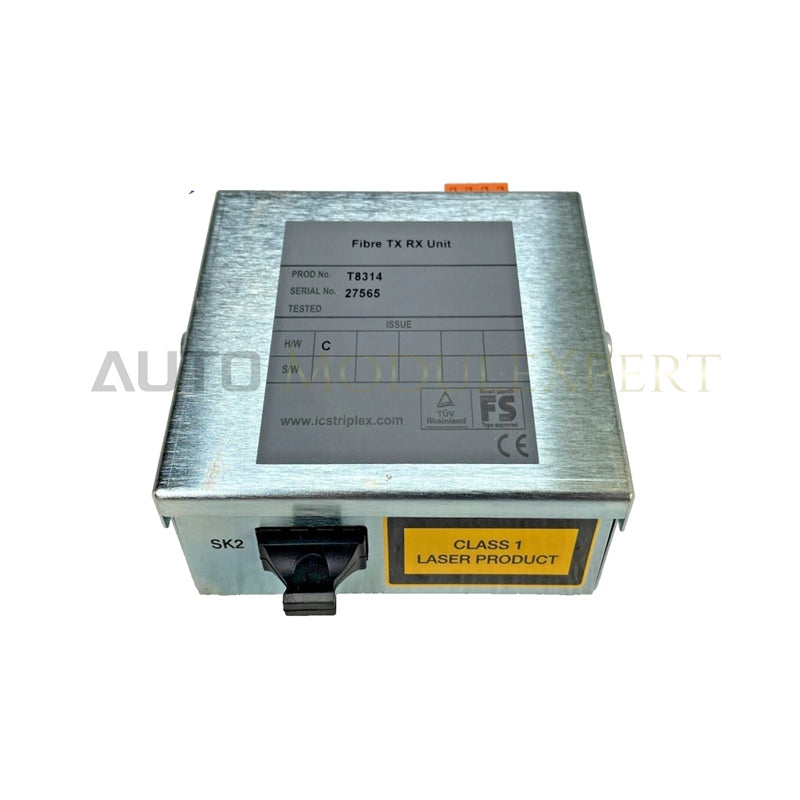

ICS Triplex T8314 usaldusväärne fiiberoptiline TX/RX-seade
Pika vahemaa optilise side ja Trusted-turvasüsteemide kaugpaisutuse jaoks konfigureeritud ICS Triplex T8314 (T8314 fiiberoptiline TX/RX-seade) tagab otsese füüsilise/elektrilise täitmise. Moodul teisendab elektrilised tagaplaani siini signaalid ühemoodilisteks optilisteks edastusteks kuni 10 km kaugusele, ühendades kaugšassiide tagaplaane ilma elektrilist ahelamüra tekitamata.
Riistvara spetsifikatsioonid
| Parameeter | Spetsifikatsioon |
|---|---|
| Mudel | T8314 |
| Kaubamärk | ICS Triplex |
| Päritolu | Ameerika Ühendriigid |
| Kaal | 2,0 kg |
| Mõõtmed | Standardne DIN-liistu mooduli profiil |
| Töötemperatuur | 0 kuni 60 °C |
| Energiatarve | Väike energiatarve, kaks 24 VDC sisendit |
| Toiteallikas | Kaks diood-OR-liidetud redundantset 24 VDC sisendit |
| Fiiberkaabli pistik | Kaks kandilist (SC) tüüpi pistikut TX-i ja RX-i jaoks |
| Fiiberoptilise kaabli tüüp | Ühemoodiline fiiberoptiline kaabel |
| Edastuskaugus | Kuni 10 km |
| Paigaldustüüp | Standardne 35 mm DIN-liistule paigaldus |
| Ohutusklass | SIL3 sertifikaat (IEC 61508) |
Kolmekordse moodulredundantsi (TMR) arhitektuur
SIL3 sertifitseerimisnõuete toetamiseks rikketaluvates turvaarhitektuurides loodud T8314 töötab kaugpaisutuslinkide kaudu kolmekordse moodulredundantsi (TMR) 2oo3-arhitektuuris. Kaugpaisuti šassii seadistuses kasutatakse kokku kuut T8314 seadet, paigutades kolm moodulit kummassegi ühendusotsa, et säilitada optiliste kanalite täielik füüsiline kolmikredundants. Täielik galvaaniline eraldus väljade šassiide asukohtade vahel takistab maandusahela voolu liikumist ja vähendab pikselöökidest põhjustatud kahjustusi pikkadel kaablitrassidel. Sisseehitatud diagnostikarutiinid jälgivad optilise signaali tasemeid ja transiivereid ning käivitavad optilise lingi halvenemise korral automaatselt tõrkekindla oleku.
Korduma kippuvad küsimused
K: Kuidas töötab T8314 DIN-liistul paikneva šassii kahe 24 VDC toiteühendus? V: Moodul võtab vastu kaks sõltumatut 24 VDC toiteahelat, mis suunatakse läbi sisemiste diood-OR-juhtimisahelate, tagades transiiveri pideva töö, kui üks väline toiteallikas peaks rikki minema.
K: Kui palju T8314 fiiberoptilisi TX/RX-seadmeid on vaja kaugpaisuti šassii ühendamiseks? V: Täielik kaugpaisutuse seadistus vajab kokku kuut T8314 moodulit: kolm seadet kohaliku riiuli otsas ja kolm kaugpaisuti otsas, et säilitada täielik kolmekordne moodulredundants.
K: Millised kaablikimbud ühendavad T8314 seadmed paisuti šassii pistikutega? V: Süsteemi juhtmestikus kasutatakse TC-302 kaableid üksikute paisuti liideseadapterite ühendamiseks kolme T8314 seadmega või TC-303 kaableid, millel on tugevad metallist kaitsekatted otseühenduseks paisuti šassiiga.
Paigaldusjuhised objektil
Paigaldage T8314 seade maandatud 35 mm DIN-liistule korpuse sees ning tagage korpuse kohal ja all piisav vaba ruum soojuse hajumiseks. Kinnitage DIN-liistu otsaklambrid kindlalt mooduli mõlemale küljele, et vältida tehase vibratsiooni mõjul külgsuunalist nihkumist.
Viige ühemoodilised fiiberoptilised kaablid läbi kaitsetoru, mis paikneb vasktoitejuhtmetest eraldi. Hoidke fiibri painutusraadius tootja minimaalsest piirväärtusest suuremana, et vältida signaali sumbumist, ning puhastage kõik SC-pistikute otsapinnad ebemevabade optikapuhastuslappidega enne nende ühendamist TX/RX-portidega.
