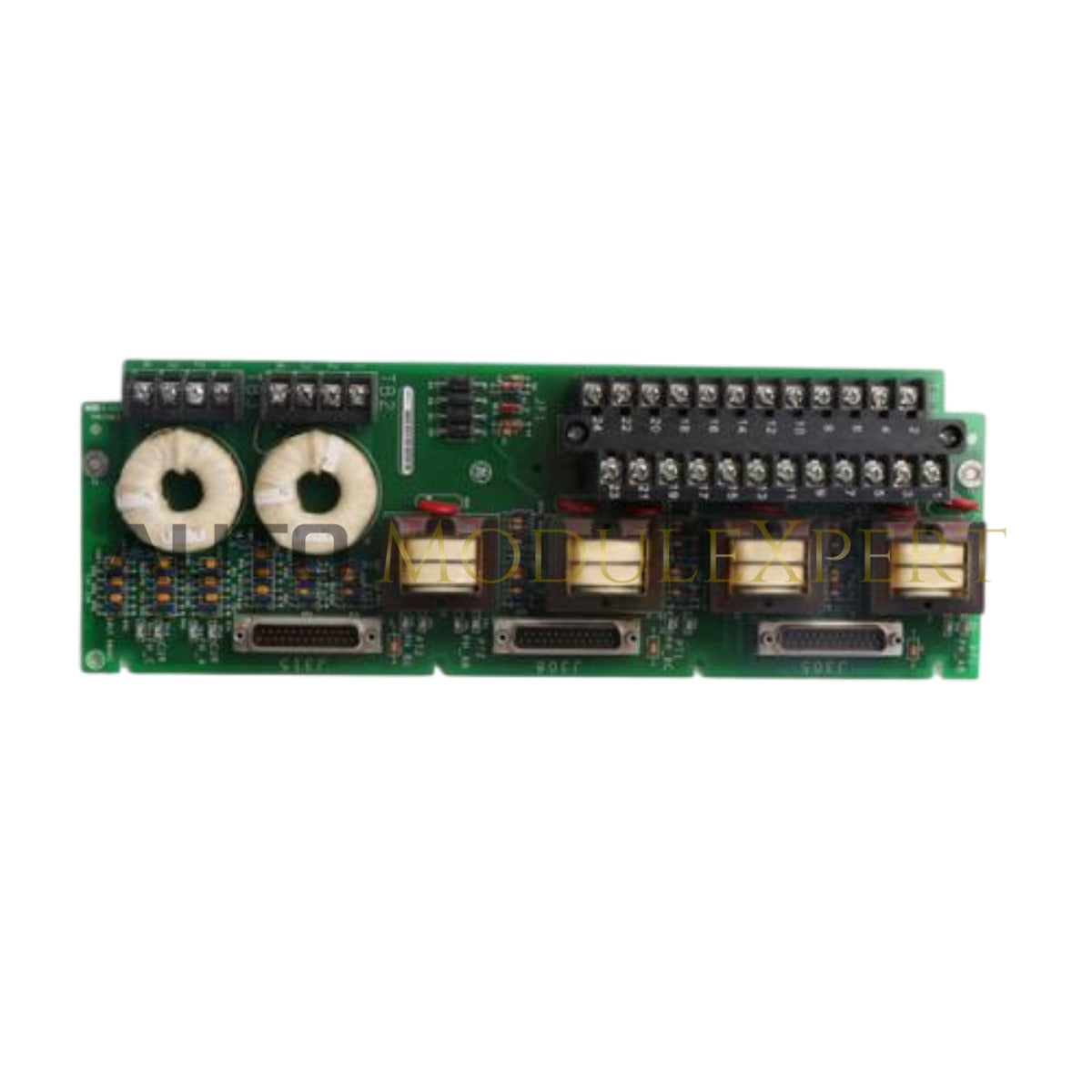

GE IS200EPCTG1A, mida nimetatakse ka IS200EPCTG1 terminaliplaadiks, toimib pühendatud riistvarakomponendina potentsiaalimuunduri (PT) ja voolumuunduri (CT) signaalide konditsioneerimiseks EX2100 ergutuskontrollisüsteemi platvormidel.
Riistvara spetsifikatsioonid
| Parameeter | Spetsifikatsioon |
|---|---|
| Mudel | IS200EPCTG1A |
| Bränd | General Electric |
| Päritolu | USA |
| Kaal | 0,45 kg |
| Mõõtmed | 23,8 cm x 8,6 cm |
| Töötemperatuur | -30 °C kuni +65 °C |
| Võimsuse tarbimine | 28 V alalisvoolu sisend |
| Generaatori PT sisendid | Kaks 3-faasilist |
| Generaatori CT sisendid | Kaks (1 A või 5 A) |
| Maksimaalne kaabli pikkus | 1000 jalga |
| Juhtme ühilduvus | Kuni #10 AWG |
Tagaplaadi bussisuhtlus ja püsivara ühilduvus
IS200EPCTG1A toimib generaatori pinge ja voolu jälgimise peamise liidesena, kasutades integreeritud isolaatormuundureid signaalide konditsioneerimiseks enne andmete edastamist ergutuskontrolli protsessorile. Plaat tagab deterministliku signaaliedastuse, et ergutusregulaator saaks sünkroniseeritud andmed pinge ja voolu tagasiside ahelate jaoks. Püsivara välgu ühilduvus toimub EX2100 kontrolleri arhitektuuri kaudu; kasutajad peavad veenduma, et juhtimistarkvara versioon toetab "A" plaadi varianti integreeritud signaalitöötlusloogika jaoks. Tagaplaadi liides on optimeeritud kõrge kiirusega andmete kogumiseks, et säilitada stabiilsus üleminekuvõrgu tingimustes.
Korduma kippuvad küsimused
K: Kas IS200EPCTG1A suudab töödelda nii 1 A kui ka 5 A CT sisendeid? V: Jah, plaat on konfigureeritud vastu võtma nii 1 A kui ka 5 A voolumuunduri sisendeid. Veenduge, et sisemised plaadi hüppajad või tarkvara seadistused vastaksid väljal paigaldatud CT suhtarvule, et vältida mõõtmise skaleerimisvigu.
K: Kas selle plaadi PT/CT sisendid on galvaaniliselt isoleeritud? V: Plaat kasutab integreeritud isolaatormuundureid nii PT kui ka CT sisendite jaoks, pakkudes vajalikku galvaanilist isolatsiooni kõrgepinge generaatori ahelate ja madalpinge ergutuskontrolli tagaplaadi vahel.
Välipaigalduse juhised
- Enne paigaldust veenduge, et juhtimiskapp on de-energiseeritud ja nullenergia seisundis. Kasutage PT/CT sekundaarsete ahelate juures töötades standardseid isikukaitsevahendeid.
- Juhtmete lõpetamisel kuni #10 AWG suuruseni veenduge, et juhtme traatide kimbud on täielikult terminaliploki poolt haaratud ja pingutatud tootja määratud pöördemomendiga, et vältida ülekuumenemist või signaali katkendlikku kontakti.
- Hoidke ranget eraldust sekundaarsete CT/PT ahelate ja madalpinge juhtsignaalide juhtmete vahel, et vältida analoogsisenditele tekitatavat müra.
- Maandage terminaliplaadi kinnitusraam kappide ühise maandusbussiga, et tagada pardal oleva elektromagnetilise varjestuse tõhusus.
- Kontrollige, et 1000 jala maksimaalse kaabli pikkuse kogu ahela takistus ei ületaks ühendatud PT/CT andurite impedantsi läve, kuna liigne pikkus võib põhjustada signaali nõrgenemist ja faasinihet.
