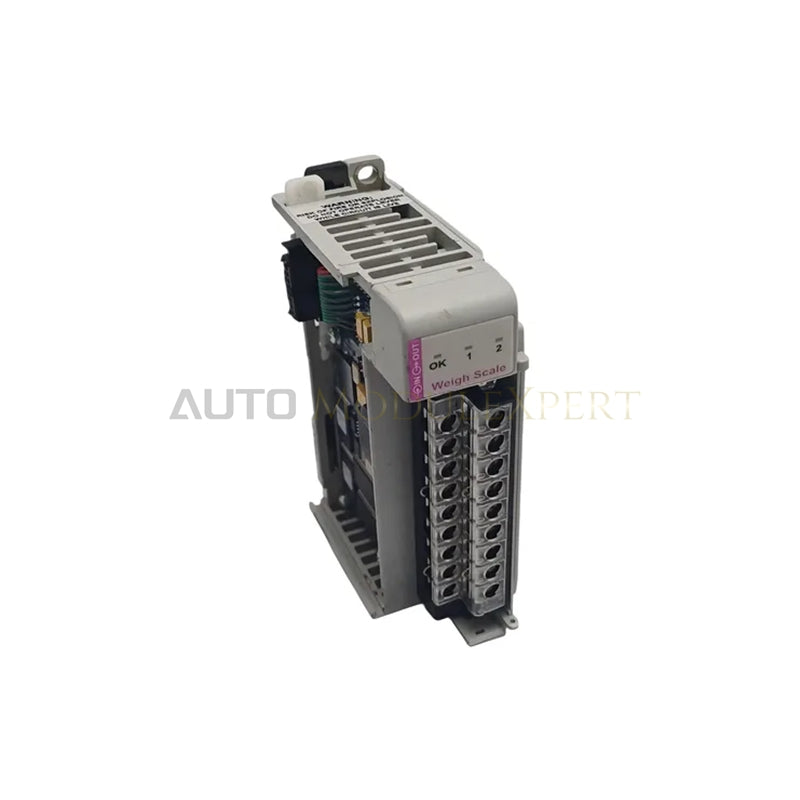

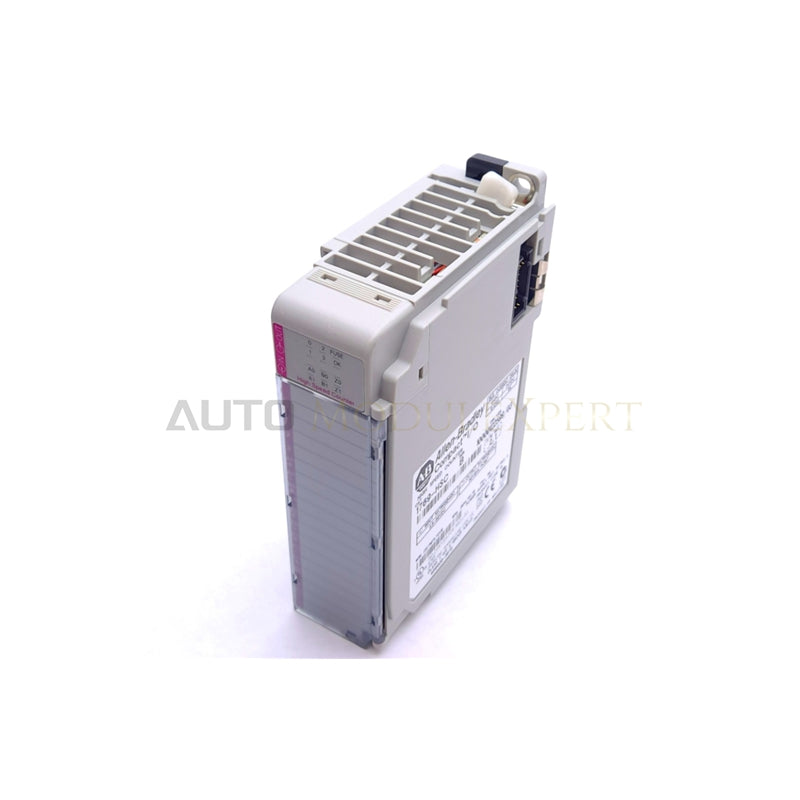

ماژول توزین ALLEN BRADLEY 1769-2WS CompactLogix
ALLEN BRADLEY 1769-2WS که با عنوان ماژول توزین 1769-2WS نیز در کاتالوگ ثبت شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای پردازش سیگنال لودسلهای استرینگیج در سیستمهای CompactLogix و MicroLogix 1500 عمل میکند. این واحد که با 2 کانال مستقل لودسل طراحی شده است، سیگنالهای خام میلیولت از -0.3 mV تا +15.3 mV را به مقادیر وزن دیجیتال 24 بیتی تبدیل میکند. این ماژول ولتاژ تحریک یکپارچه 5 VDC را برای تغذیه حداکثر 8 مبدل استرینگیج موازی فراهم میکند و اندازهگیری مستقیم نیرو را بدون نیاز به آمادهسازی سیگنال توسط ترانسمیتر خارجی، در اختیار منطق کنترلر قرار میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-2WS |
| برند | ALLEN BRADLEY |
| مبدأ | USA |
| وزن | 0.14 kg |
| ابعاد | 118 x 35 x 87 mm |
| دمای کاری | 0 تا 60 deg C |
| مصرف توان | اتلاف حرارت 4.5 W |
| کانالها | 2 ورودی مستقل توزین |
| محدوده ورودی | -0.3 mV تا +15.3 mV |
| ولتاژ تحریک | خروجی 5 VDC |
| تفکیکپذیری | 24 بیت (1:8,388,608 شمارش داخلی) |
| جریان بکپلین | < 500 mA در 5.1 VDC / 0 mA در 24 VDC |
| ولتاژ ایزولاسیون | 125 VAC بین فیلد و بکپلین / 1500 VDC بین کانالها |
یکپارچهسازی قطعی شبکه و مقیاسگذاری چگالی I/O
ماژول 1769-2WS دادههای وزن، تار و نرخ تغییر را با حداکثر 100 بهروزرسانی در ثانیه از طریق بکپلین CompactLogix ارسال میکند و سرعت ارتباط گذرگاه بکپلین را در شبکههای قطعی EtherNet/IP حفظ میکند. این ماژول از روشهای کالیبراسیون الکترونیکی (C2) و وزنه آزمون سنتی مستقیماً در نرمافزارهای RSLogix 5000 و Studio 5000 Logix Designer پشتیبانی میکند. سازگاری فلش فریمور، مقیاسگذاری یکپارچه چگالی I/O و پردازش عیبیابی، از جمله تشخیص اضافهبار لودسل و خطای قطع مدار سیم، را بدون اختلال در همگامسازی بکپلین تضمین میکند.
پرسشهای متداول
س: چند لودسل را میتوان به یک ماژول 1769-2WS متصل کرد؟
پ: این ماژول جریان تحریک کافی 5 VDC را برای راهاندازی حداکثر 8 لودسل استرینگیج استاندارد 350 اهم بهصورت موازی در دو کانال خود تأمین میکند.
س: آیا 1769-2WS میتواند روی بکپلین کنترلر، فرایندهای تار و کالیبراسیون را مستقیماً اجرا کند؟
پ: بله، اپراتورها کالیبراسیون الکترونیکی (C2)، کالیبراسیون اسپن سنتی و تنظیمات تار را مستقیماً از طریق پارامترهای تگ نرمافزار RSLogix 5000 / Studio 5000 اجرا میکنند.
دستورالعملهای نصب در محل
ماژول 1769-2WS را با استفاده از پایههای نصب یکپارچه روی ریل DIN استاندارد IEC یا سطح پنل نصب کنید و مطمئن شوید اهرم باس بهطور ایمن در ماژول Compact I/O مجاور 1769 یا رابط بکپلین کنترلر قفل شده است. بررسی کنید که ماژول در محدوده حداکثر فاصله مجاز از منبع تغذیه خود در بانک I/O قرار داشته باشد.
خطوط حسگر و سیگنال لودسل را با استفاده از کابلهای زوجتابیده شیلددار 4 سیمه یا 6 سیمه متصل کنید. برای کاهش نویز الکتریکی فرکانسبالا و اختلال سیگنال در حالت مشترک، شیلد کابلها را در یک نقطه روی شینه اتصال زمین محفظه زمین کنید. تمام سیمکشی سیگنال میلیولت سطح پایین را از خطوط AC ولتاژبالا و کابلهای موتور درایو فرکانس متغیر، از نظر فیزیکی جدا نگه دارید.
