برد رابط ورودی/خروجی ABB DSQC346G

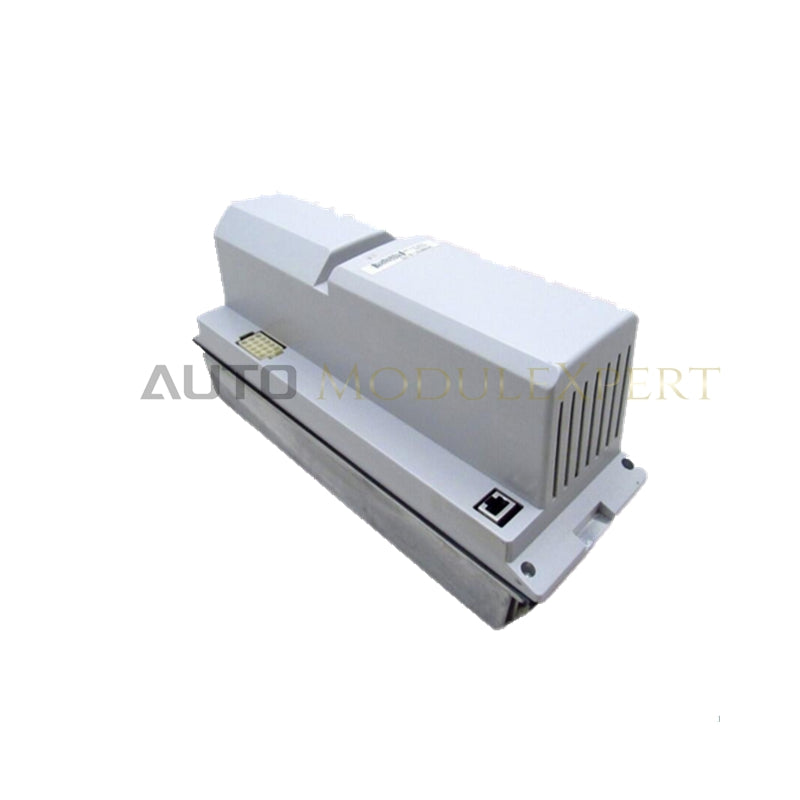

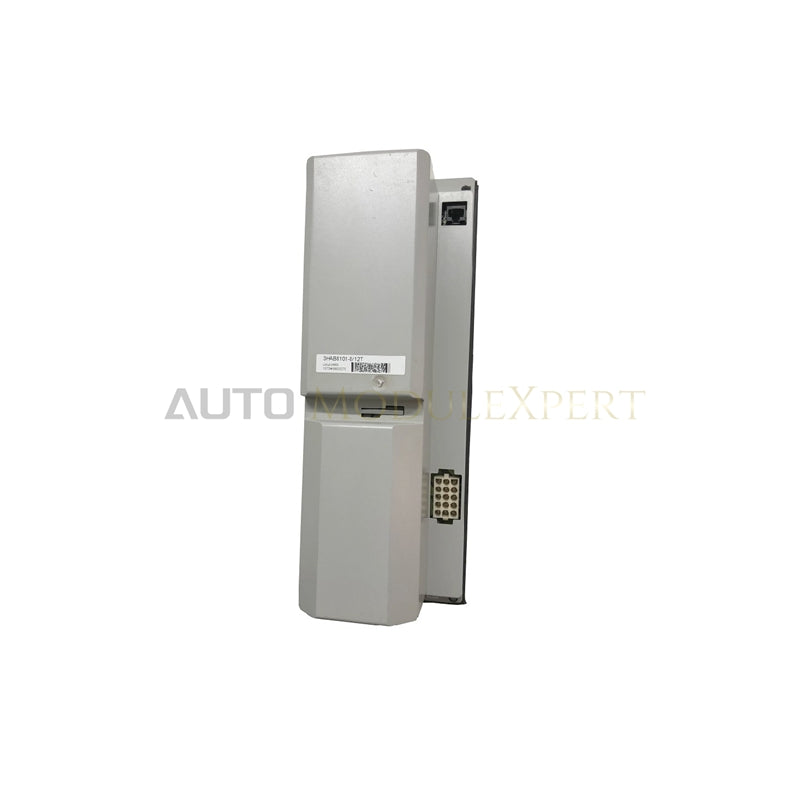

ABB 3HAB8108-8 که با عنوان DSQC346G نیز ثبت شده است (برد رابط ورودی/خروجی 3HAB8101-8)، بهعنوان یک مؤلفه سختافزاری اختصاصی برای آمادهسازی سیگنالهای دیجیتال و آنالوگ چندکاناله در شبکههای کنترل ربات ABB S4C، S4C+ و IRC5 عمل میکند. این برد منطق گسسته حسگرها و بازخورد پیوسته فرایند را از طریق 32 ورودی دیجیتال، 32 خروجی دیجیتال، 4 ورودی آنالوگ و 4 خروجی آنالوگ هدایت میکند تا اقدامات لحظهای ربات دستکاریکننده را در یک حلقه کنترل 24 VDC هماهنگ سازد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSQC346G |
| برند | ABB |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.4 kg |
| ابعاد | 220 mm x 100 mm x 40 mm |
| دمای کاری | -25 تا +55 deg C |
| مصرف برق | 24 VDC +/-10% |
| شماره قطعه | 3HAB8108-8 (جایگزین: 3HAB8101-8) |
| سازگاری سیستم | کنترلرهای ABB S4C، S4C+ و IRC5 |
| نوع محصول | بردهای رابط ورودی/خروجی |
| ورودیهای دیجیتال | 32 کانال، 24 VDC |
| خروجیهای دیجیتال | 32 کانال، 24 VDC، 0.5 A |
| ورودیهای آنالوگ | 4 کانال، 0-10 V یا 4-20 mA |
| خروجیهای آنالوگ | 4 کانال، 0-10 V یا 4-20 mA |
| زمان پاسخ سیگنال | < 5 ms (S4C/S4C+) / < 2 ms (IRC5) |
| ایزولاسیون | ایزولاسیون نوری، 1500 V AC |
| محافظت در برابر نفوذ | IP20 |
| گواهیها | CE، UL، IEC 61131-2 |
حرکت قطعی و اجرای گذرگاه بکپلین
ABB DSQC346G از سرعت ارتباطی بالای گذرگاه بکپلین برای انتقال مستقیم تغییرات وضعیت ورودی/خروجی در لحظه به پردازنده میزبان، بدون تأخیرهای چرخه اسکن داخلی، بهره میگیرد. سازگاری فلش میانافزار در گونههای کنترلر S4C، S4C+ و IRC5، وضوح دقیق آدرسها و همگامسازی عیبیابی سیستم را حفظ میکند. مقیاسپذیری با چگالی بالای ورودی/خروجی امکان دریافت همزمان 64 سیگنال گسسته و 8 سیگنال پیوسته فرایند را فراهم میکند و حلقههای پاسخ قطعی را در معماریهای IRC5 طی کمتر از 2 ms اجرا مینماید.
پرسشهای متداول
پرسش: برد DSQC346G چگونه با نویز الکتریکی شدید در کاربردهای صنعتی سنگین مانند جوشکاری مقابله میکند؟
پاسخ: مدارهای ایزولاسیون نوری سختافزاری، تجهیزات الکترونیکی پردازش داخلی را تا 1500 V AC از ترمینالهای ورودی/خروجی میدانی جدا میکنند و از آسیبدیدن منطق کنترلر اصلی در اثر جهشهای گذرای ولتاژ و حلقههای زمین جلوگیری مینمایند.
پرسش: آیا میتوان ماژول DSQC346G را هنگام روشنبودن سیستم کنترلر نصب یا خارج کرد؟
پاسخ: تعویض در حالت روشن پشتیبانی نمیشود؛ پیش از جداکردن یا وصلکردن بلوکهای ترمینال، خاموشکردن کامل سیستم برای جلوگیری از آسیب الکترونیکی الزامی است.
راهنمای نصب میدانی
- ایزولاسیون برق: پیش از انجام تعمیرات فیزیکی یا تغییرات سیمکشی، همه منابع برق کنترل 24 VDC متصل به رک ربات را بیبرق و قفلگذاری کنید.
- نصب در کابینت: ماژول را روی ریل نصب شاسی داخلی کنترلر محکم کنید و اطمینان یابید که استانداردهای محفظه کابینت IP20 برای جلوگیری از ورود ذرات معلق حفظ شدهاند.
- اتصال زمین شیلد: شیلد کابلهای سیگنال را مستقیماً با استفاده از تسمههای اتصال زمین کمامپدانس به ریل زمین محفظه متصل کنید تا مصونیت در برابر نویز فرکانس بالا حفظ شود.
- جداسازی کابلهای سیگنال: خطوط آنالوگ کمولتاژ (0-10 V / 4-20 mA) را در مسیرهای سیمکشی کابینت، جدا از کابلهای محرک AC با جریان بالا عبور دهید.
| نقل قولهای سریع | قیمت و موجودی را سریع از تیم خدمات مشتری اختصاصی ما دریافت کنید. |
|---|---|
| تحویل | ارسال سریع، حمل و نقل بار و ارسال بینالمللی موجود است. |
| شرایط | 100٪ نو با بستهبندی اصلی |
| پرداخت | ما American Express، Discover، MasterCard، PayPal و Visa را قبول میکنیم. سایت ما توسط RapidSSL ایمن شده است. |
| بندر حمل و نقل | شانگهای، شیامن |
| گارانتی | 12 ماه |
| Q: آیا قیمتگذاری ما رقابتی است؟ |
| A: بله، ما با بیش از ۵۰ کشور در سراسر جهان همکاری میکنیم. به عنوان یکی از تامینکنندگان برتر در چین، تخفیفهای قابل توجهی بر اساس روند بازار ارائه میدهیم. |
| Q: دوره گارانتی چقدر است؟ |
| A: تمام محصولات جدید و اصلی ما دارای گارانتی استاندارد یک ساله هستند. |
| Q: چه روشهای پرداختی را قبول داریم؟ |
| A: ما قبل از ارسال کالا، پرداخت ۱۰۰٪ T/T (انتقال تلگرافی) را میطلبیم. برای اقلامی که زمان تولید دارند، ۳۰٪ پیشپرداخت لازم است و ۷۰٪ باقیمانده قبل از ارسال باید پرداخت شود. اگر نمایندهای در چین دارید، میتوانید انتقال RMB را از طریق او انجام دهید. |
| Q: از چه روشهای حمل و نقلی استفاده میکنیم؟ |
| A: ما عمدتاً از FedEx، DHL، UPS و BRE برای حمل و نقل استفاده میکنیم. اگر حساب کاربری در هر یک از این شرکتها دارید، میتوانید حمل و نقل را مستقیماً انجام دهید. همچنین ارسال رایگان به فورواردهای حمل و نقل مستقر در چین ارائه میدهیم. |
| Q: زمان تحویل ما چقدر است؟ |
| A: تحویل معمولاً ۱ تا ۳ روز پس از دریافت پرداخت اولیه انجام میشود. برای اقلامی که زمان تولید دارند، حمل و نقل طبق برنامه مشخص شده انجام خواهد شد. |
| Q: چگونه کالاها را بستهبندی میکنیم؟ |
| A: ما بستهبندی ایمن را با چندین لایه محافظت تضمین میکنیم. محصولات ابتدا در جعبههای اصلی خود قرار گرفته و با برچسب مهر و موم میشوند. سپس یک لایه حبابدار برای محافظت در برابر ضربه در حین حمل اضافه میشود. در نهایت، اقلام بهطور ایمن در جعبههای مقاوم بستهبندی میشوند. |
| Q: مشتریان چگونه میتوانند با ما تماس بگیرند و درخواست قیمت کنند؟ |
| A: شما میتوانید از طریق ایمیل، واتساپ، ویچت، اسکایپ یا پلتفرم ارتباطی مورد علاقهتان با ما تماس بگیرید. نیازهای خود را با ما در میان بگذارید و ما یک پیشنهاد قیمت سریع و سفارشی ارائه خواهیم داد. |
