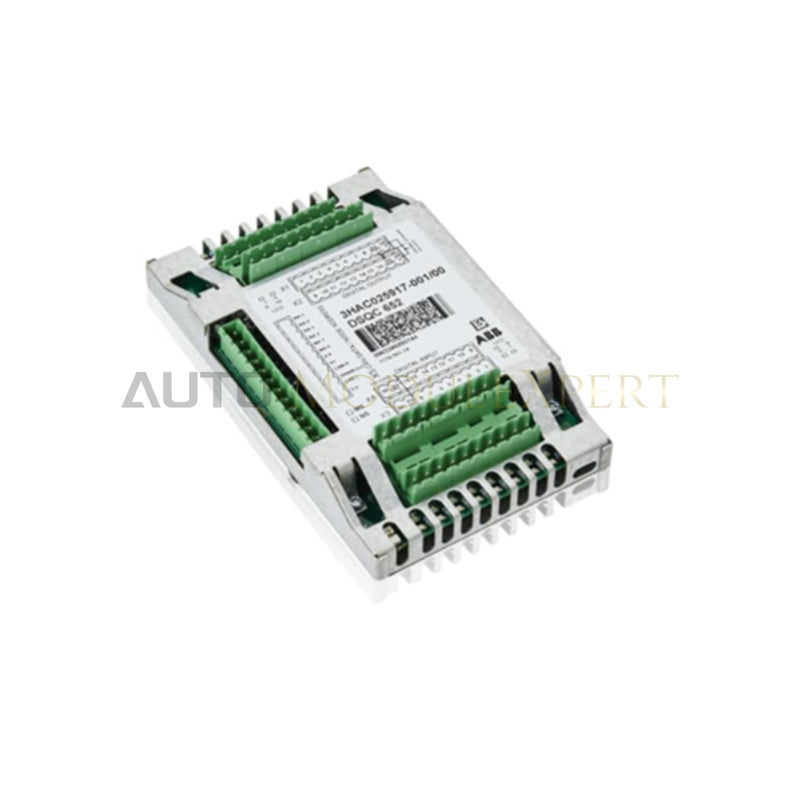

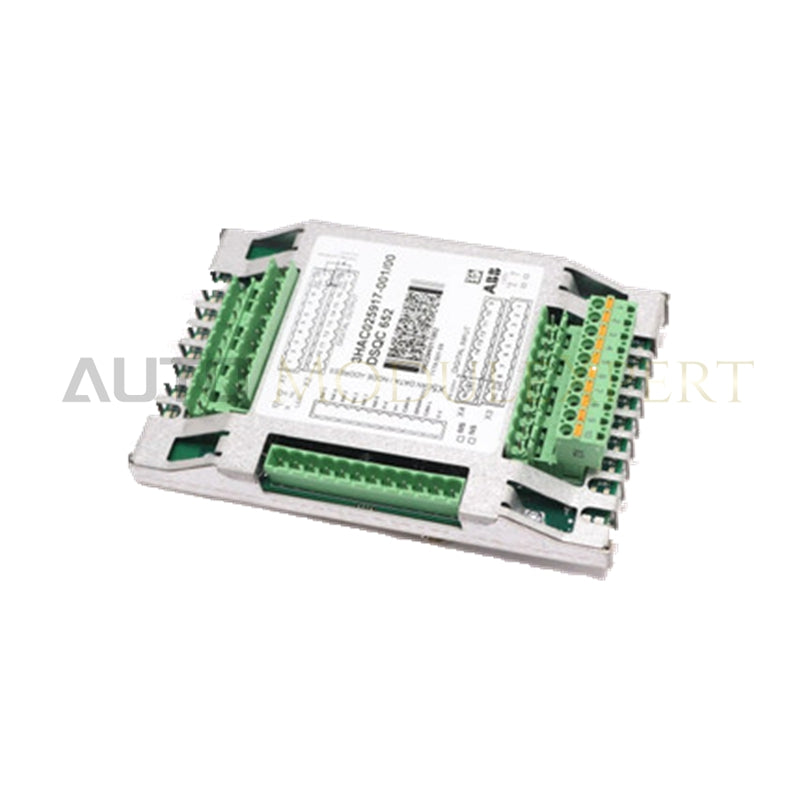

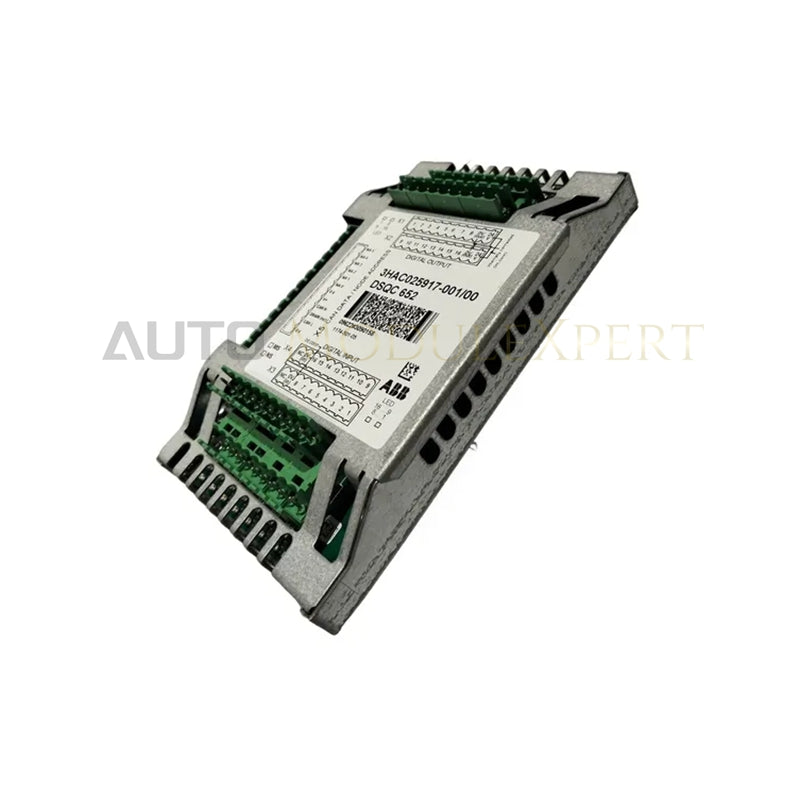

برد مدار ورودی/خروجی دیجیتال ABB DSQC652
ABB 3HAC025917-001/00 که با عنوان DSQC652 نیز در فهرست محصولات ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای دریافت سیگنال‌های دیجیتال و اجرای خروجی‌های کنترلی در شبکه‌های کنترلر ربات ABB IRC5 عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSQC652 |
| برند | ABB |
| شماره قطعه | 3HAC025917-001/00 |
| مبدأ | سوئد / تأسیسات تولید جهانی |
| وزن | 2 کیلوگرم |
| ابعاد | 155.5 میلی‌متر x 98.5 میلی‌متر x 41.3 میلی‌متر |
| دمای کاری | 0 درجه سانتی‌گراد تا 55 درجه سانتی‌گراد |
| مصرف برق | تقریباً 3 W (بدون احتساب جریان مصرفی بارهای خارجی) |
| ورودی‌های دیجیتال | 16 کانال، دارای ریتینگ 24 ولت DC (منطق 1: 15–35 ولت DC، منطق 0: -35 تا 5 ولت DC) |
| خروجی‌های دیجیتال | 16 کانال، دارای ریتینگ 24 ولت DC، 500 میلی‌آمپر برای هر کانال |
| محافظت خروجی | محافظت در برابر اتصال کوتاه، محدودسازی جریان و اضافه‌بار حرارتی |
| رابط ارتباطی | DeviceNet (تشخیص خودکار نرخ بود) |
ارتباط DeviceNet و یکپارچه‌سازی گذرگاه ورودی/خروجی
این ماژول مستقیماً از طریق یک لایه پروتکل استاندارد DeviceNet با پَس‌بک کنترلر ربات ارتباط برقرار می‌کند و از حالت‌های انتقال نظرسنجی‌شده، تغییر وضعیت (COS) و چرخه‌ای پشتیبانی می‌کند. تشخیص خودکار نرخ بود داخلی، تبادل داده را میان گره‌های توزیع‌شده همگام می‌کند و برای همگام‌سازی سلول‌های رباتیک پرسرعت، تأخیر کم شبکه را حفظ می‌کند. پایش سیستم از طریق LEDهای وضعیت برد/شبکه و نشانگرهای وضعیت کانال‌های مجزا انجام می‌شود.
سؤالات متداول
س: آیا می‌توان ماژول DSQC652 را در حالی که کنترلر IRC5 روشن است، به‌صورت داغ تعویض کرد؟
پ: خیر. برای جلوگیری از خرابی گذرگاه پَس‌بک و جهش‌های لحظه‌ای ولتاژ روی ریل‌های تغذیه 24 ولت DC، تعویض داغ مجاز نیست. پیش از خارج‌کردن یا نصب ماژول، برق باید کاملاً ایزوله شود.
س: چه محافظت‌هایی در کانال‌های خروجی دیجیتال تعبیه شده است؟
پ: هر کانال خروجی دارای محافظت داخلی در برابر اتصال کوتاه، مدار محدودکننده جریان و محافظت در برابر اضافه‌بار حرارتی است تا از آن در برابر خطاهای سیم‌کشی خارجی که از ریتینگ 500 میلی‌آمپر فراتر می‌روند، محافظت کند.
س: وضعیت خطای ارتباطی در ماژول چگونه تشخیص داده می‌شود؟
پ: LEDهای وضعیت برد و شبکه، عیب‌یابی دیداری بلادرنگی برای سلامت گره، اعتبارسنجی توان گذرگاه و خطاهای انتقال بسته فراهم می‌کنند.
راهنمای نصب در محل
- نصب در محفظه: دستگاه را با استفاده از بست‌های مکانیکی مناسب، به‌طور محکم داخل شکاف‌های کابینت تعیین‌شده در کنترلر ABB IRC5 یا محفظه خارجی تأییدشده ورودی/خروجی نصب کنید.
- اتصال زمین و شیلدینگ: شیلدهای کابل ارتباطی DeviceNet را برای کاهش تداخل الکترومغناطیسی (EMI) به صفحه ترمینال زمین عملکردی (FE) تعیین‌شده متصل کنید.
- توزیع برق: پیش از برق‌دارکردن ریل‌های گذرگاه ورودی/خروجی، اطمینان حاصل کنید که منبع تغذیه خارجی 24 ولت DC با محدوده کاری تنظیم‌شده 19–35 ولت DC مطابقت دارد.
- بررسی سیم‌کشی: پیش از راه‌اندازی سیستم، قطبیت را در هر 16 ترمینال پیچی ورودی و خروجی دیجیتال بررسی کنید تا از آسیب ناشی از ولتاژ معکوس جلوگیری شود.
