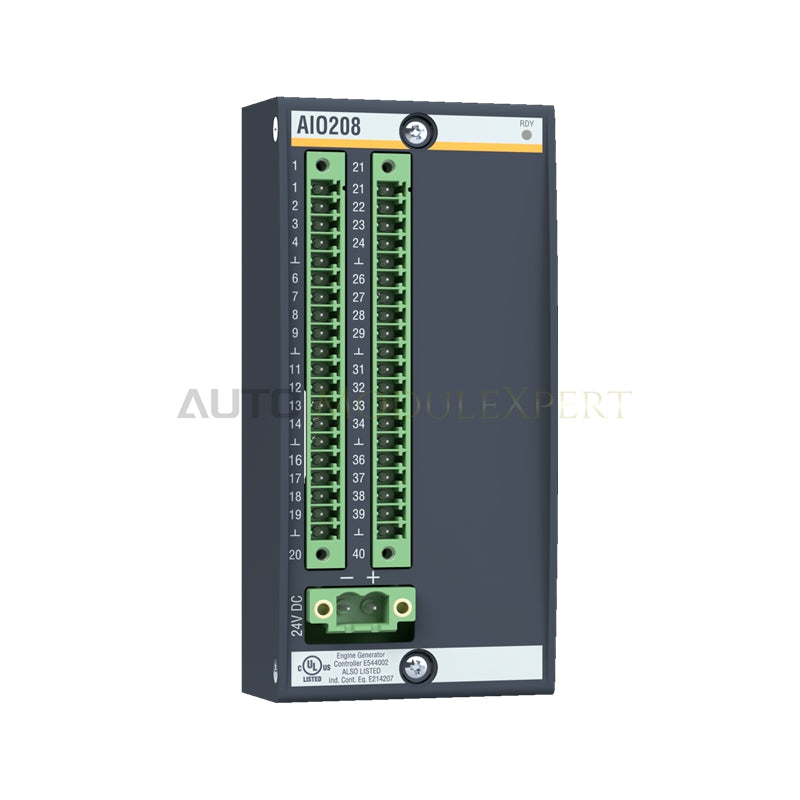

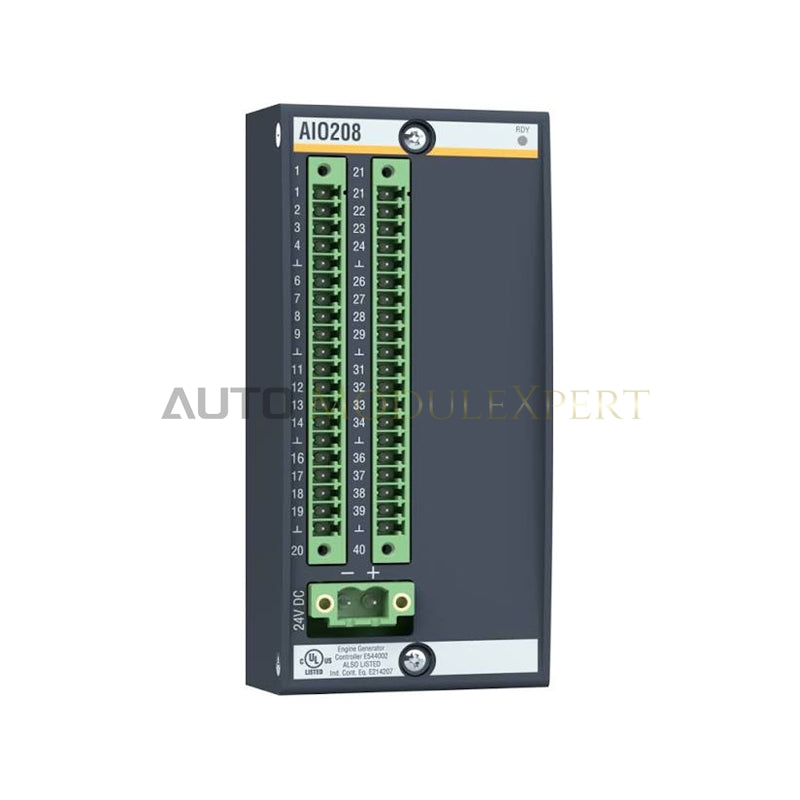

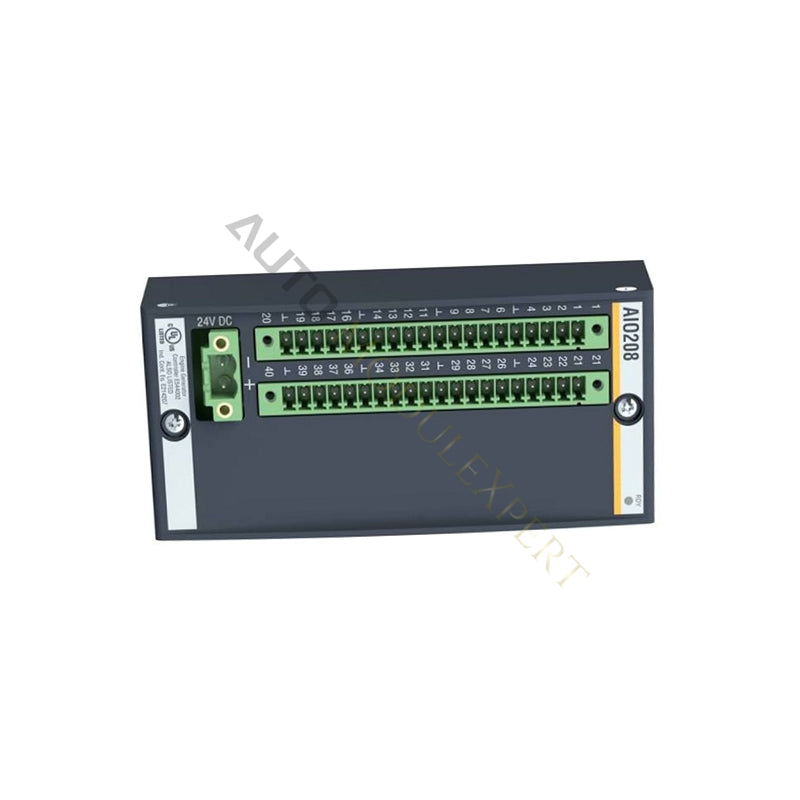

ماژول کنترلر Bachmann AIO208 M1
Bachmann AIO208 که با عنوان AIO208، یعنی ماژول ورودی/خروجی آنالوگ، نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای اندازهگیری سیگنالهای آنالوگ یونیورسال و خروجیدهی به عملگرها در پلتفرمهای سیستم اتوماسیون Bachmann M1 عمل میکند. این واحد متغیرهای حسگرهای میدانی را در ۸ کانال با قابلیت پیکربندی مستقل به دادههای دیجیتال با وضوح بالا تبدیل میکند. این ماژول که مستقیماً با گذرگاه بکپلین داخلی ارتباط دارد، ورودیهای ولتاژ، جریان، حسگر دمای مقاومتی (RTD) و ترموکوپل را پردازش میکند و همزمان سیگنالهای فرمان آنالوگ را به عناصر نهایی کنترل ارسال میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AIO208 |
| برند | Bachmann |
| مبدأ | اتریش |
| وزن | ۰٫۳۰ کیلوگرم (معمول) |
| ابعاد | ابعاد استاندارد ماژول M1 |
| دمای کاری | ۳۰- تا ۶۰+ درجه سانتیگراد |
| مصرف توان | تغذیه از بکپلین (بار استاندارد گذرگاه M1) |
| تعداد کانال | ۸ کانال ورودی/خروجی آنالوگ قابل پیکربندی |
| ورودیهای آنالوگ | ۱۰± ولت، ۱± ولت، ۱۰۰± میلیولت، ۱۰± میلیولت، ۲۰± میلیآمپر، ۰ تا ۲۰ میلیآمپر، ۴ تا ۲۰ میلیآمپر |
| حسگرهای دما | Pt100/Pt1000 (۲، ۳ و ۴ سیمه)، ترموکوپلها (J، K، T، N، E، R، S، B) |
| خروجیهای آنالوگ | ۱۰± ولت (حداکثر ۱۰ میلیآمپر)، ۰(۴) تا ۲۰ میلیآمپر (حداکثر بار ۶۰۰ اهم) |
| وضوح ورودی/خروجی | ورودی ۱۶ بیتی (با فیلتر)، خروجی ۱۴ بیتی |
| چرخه نوسازی کانال | ۱۰۰ میکروثانیه |
| ایزولاسیون | ایزولاسیون گالوانیکی ۵۰۰ ولت |
سرعت ارتباطی گذرگاه بکپلین و مقیاسپذیری چگالی I/O
Bachmann AIO208 از سرعت ارتباطی گذرگاه بکپلین داخلی بهره میگیرد تا چرخه نوسازی سریع ۱۰۰ میکروثانیهای را در هر ۸ کانال ارائه دهد. ترکیب عملکردهای ورودی و خروجی آنالوگ روی یک برد، چگالی I/O را در رک M1 به حداکثر میرساند و نیاز به کارتهای اختصاصی جداگانه را از بین میبرد. فیلترهای دیجیتال پویا در هر کانال بهصورت مستقل، از ۴ کیلوهرتز تا ۰٫۵ هرتز بهروزرسانی میشوند تا نویز الکتریکی را حذف کنند و در عین حال توان عملیاتی سریع حلقه را حفظ نمایند. سازگاری پایدار فریمویر در سطح سختافزار با فلش، بهروزرسانی هماهنگ پارامترها را در ساختارهای کنترل توزیعشده بدون ایجاد وقفه در چرخههای اسکن سیستم تضمین میکند.
پرسشهای متداول
س: ایزولاسیون گالوانیکی ۵۰۰ ولت چگونه از دقت تبدیل سیگنال در پیکربندیهای ترکیبی کانالها محافظت میکند؟
پ: ایزولاسیون گالوانیکی یکپارچه ۵۰۰ ولت، سیگنالهای سیمکشی میدانی را از بکپلین منطق داخلی و گروههای کانال مجاور جدا میکند. این سد، جهشهای ولتاژ مد مشترک را سرکوب کرده و از اختلال نویز حلقه زمین در اندازهگیریهای میلیولتی ترموکوپل یا RTD جلوگیری میکند.
س: وقتی سیستم خطای دمای بیش از حد یا اتصال کوتاه را تشخیص میدهد، چه اتفاقی برای سیگنالهای خروجی کانال رخ میدهد؟
پ: موتور عیبیابی داخلی مدارهای خروجی را بهطور پیوسته پایش میکند. هنگام تشخیص اتصال کوتاه یا وضعیت دمای بیش از حد، ماژول حلقههای حفاظت سختافزاری را فعال میکند، بیتهای وضعیت کانال مربوطه را تغییر میدهد و خروجی آسیبدیده را به حالت ایمنِ بدون انرژی هدایت میکند.
راهنمای نصب در محل
AIO208 را بهصورت عمودی در شکاف ریل پایه Bachmann M1 نصب کنید تا کانکتور بکپلین محکم در جای خود قفل شود. پیچهای نگهدارنده بالا و پایین را محکم کنید تا اتصال پیوسته بدنه به زمین تضمین شود. سیمهای سیگنال سطحپایین ترموکوپل و RTD را از طریق کابلهای زوج بههمتابیده شیلددار عبور دهید و آنها را با حداقل فاصله ۳۰۰ میلیمتر، کاملاً از خطوط برق AC جدا نگه دارید.
برای حذف جریانهای حلقه زمین، شیلد کابلها را در یک نقطه روی شینه اتصال زمین ورودی کابینت زمین کنید. هنگام اتصال حسگرهای Pt100 سهسیمه یا چهارسیمه، از یکسان بودن مقاومت سیمها در تمام رشتهها اطمینان حاصل کنید تا دقت اندازهگیری مشخصشده حفظ شود. پیش از اعمال برق به رک، اتصالات ترمینال را مطابق مشخصات سازنده با گشتاور مناسب محکم کنید.
