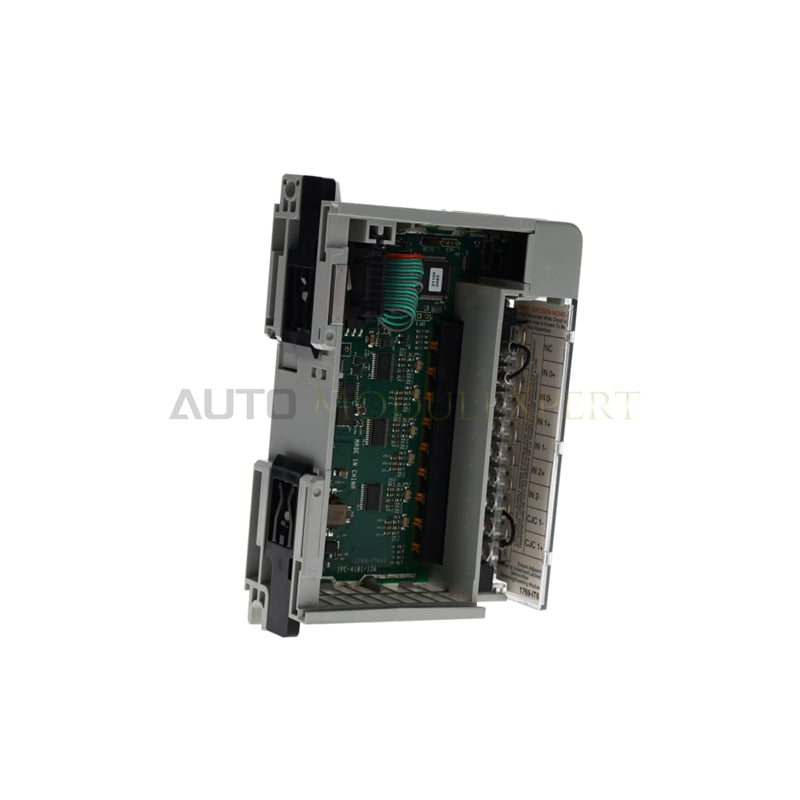

ماژول ورودی ترموکوپل/میلیولت ۶ کاناله Allen-Bradley 1769-IT6 CompactLogix
Allen-Bradley 1769-IT6 که با نام ماژول ورودی ترموکوپل/میلیولت Compact I/O مدل 1769-IT6 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای تبدیل دقیق سیگنالهای دما و میلیولت در شبکههای CompactLogix و MicroLogix 1500 عمل میکند. این ماژول دارای شش کانال ورودی بههمراه دو حسگر جبرانسازی اتصال سرد (CJC) است و با استفاده از معماری مبدل دلتا-سیگما، سیگنالهای کمسطح میلیولت و ترموکوپل را به خوانشهای دیجیتال دما تبدیل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-IT6 |
| برند | Allen-Bradley |
| مبدأ | USA |
| وزن | 0.25 kg (0.55 lbs) |
| ابعاد | 118 x 35 x 87 mm |
| دمای کاری | 0 تا 60 deg C |
| مصرف برق | 100 mA در 5 VDC، 45 mA در 24 VDC |
| کانالهای ورودی | ۶ کانال + ۲ حسگر CJC |
| انواع ترموکوپل | نوع B، C، E، J، K، N، R، S، T |
| محدودههای میلیولت | +/- 50 mV، +/- 100 mV (همچنین +/- 10 mV) |
| نوع مبدل | دلتا-سیگما |
| وضوح | 16-bit |
| ولتاژ ایزولاسیون | 720 VDC بهمدت 1 min (ولتاژ کاری 30 VAC/VDC) |
| اتلاف حرارت | 1.5 W |
| ولتاژ حالت مشترک | حداکثر +/- 10 VDC برای هر کانال |
یکپارچهسازی با کنترل صنعتی و درایو
این ماژول ورودی با وضوح بالا از سرعت ارتباطی گذرگاه بکپلین برای ارسال جداول دادههای حرارتی تبدیلشده به پردازنده سیستم استفاده میکند. کالیبراسیون خودکار پیوسته در پسزمینه و جبرانسازی اتصال سرد (CJC)، پایداری سیگنال را در محیطهای کابینتی با دمای محیط متغیر حفظ میکنند. سازگاری فلش میانافزار برنامهریزیشده، تفسیر دقیق مقیاسبندی خطیشده ترموکوپل و پارامترهای فیلتر ناچ قابلبرنامهریزی را در حلقههای فرایندی متصل تضمین میکند.
پرسشهای متداول
پرسش: آیا ماژول 1769-IT6 از قابلیت خارجکردن و نصب در حالت روشن (RIUP) پشتیبانی میکند؟
پاسخ: خیر، 1769-IT6 از قابلیت RIUP پشتیبانی نمیکند. خارجکردن یا نصب این ماژول در حالی که برق بکپلین CompactLogix وصل است، باعث اختلال در گذرگاه سیستم شده و خطر آسیبدیدن مدارهای داخلی را به همراه دارد.
پرسش: هنگام سیمکشی حسگرهای ترموکوپل به ترمینال، جبرانسازی اتصال سرد چگونه انجام میشود؟
پاسخ: این ماژول به دو ترمیستور اختصاصی CJC متکی است که مستقیماً روی ترمینال قابلجداشدن نصب شدهاند. این حسگرها دمای محیط ترمینال را بهطور پیوسته اندازهگیری میکنند تا خطاهای اتصال سرد را بهصورت خودکار در کانالهای 0 تا 5 جبران کنند.
راهنمای نصب در محل
ماژول را مستقیماً روی ریل DIN با عرض 35 mm نصب کنید یا با استفاده از پایههای نصب یکپارچه، آن را به صفحه محفظه تابلو محکم کنید. پیش از سیمکشی اتصالات ترمینال، برق بکپلین و تمام حلقههای میدانی را قطع کنید. سیم رابط ترموکوپل یا کابل میلیولت شیلددار را از خطوط AC با ولتاژ بالا و کابلهای موتور درایو فرکانس متغیر دور نگه دارید. برای جلوگیری از ایجاد اختلالات ولتاژ حالت مشترک در تبدیلهای 16-bit حسگر، شیلد کابلها را در نقطه ورود به کابینت به یک ترمینال اتصال زمین شاسی تکنقطهای متصل کنید.
