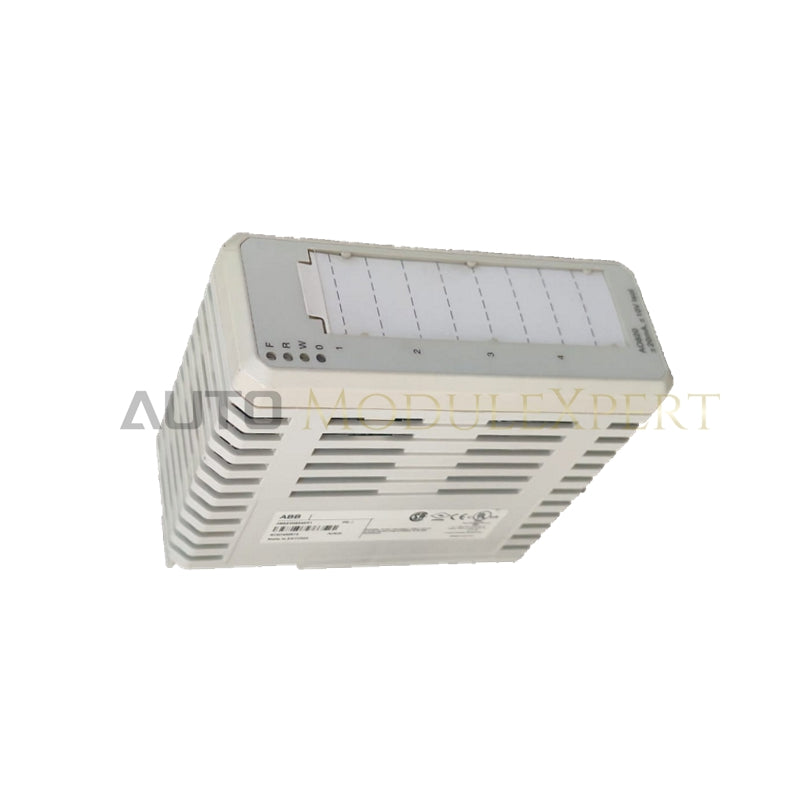

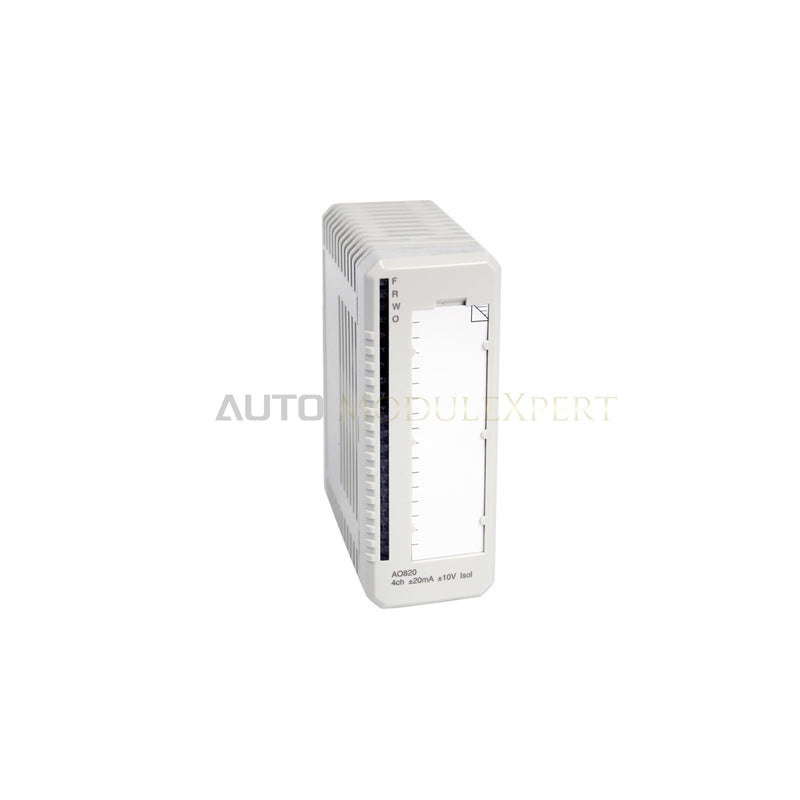

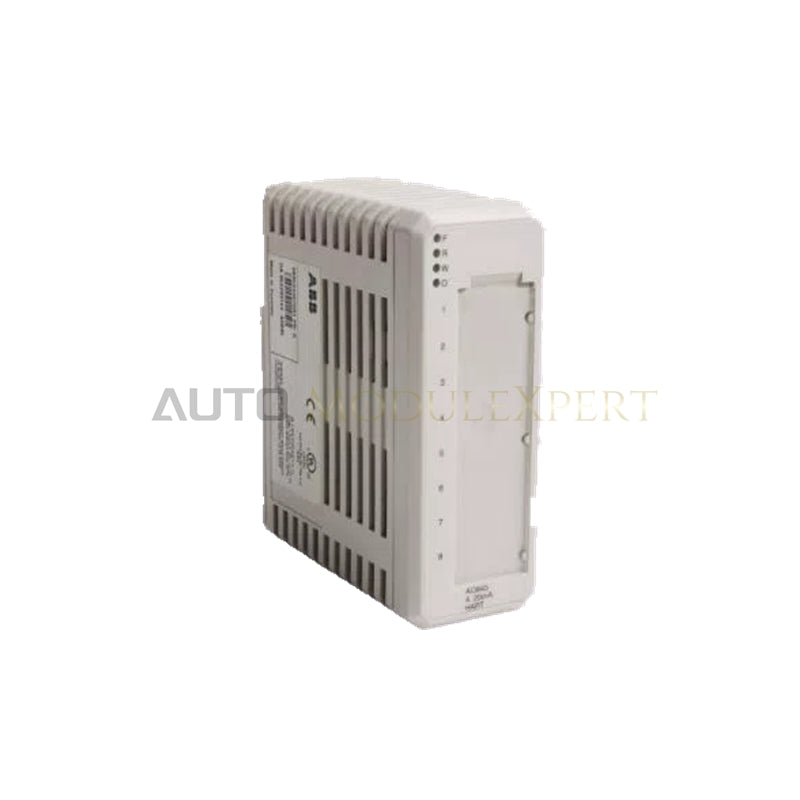

ماژول خروجی آنالوگ ABB AO820 S800 I/O
ماژول ABB AO820 (ماژول خروجی آنالوگ AO820، شماره مقاله 3BSE008546R1) که برای تبدیل سیگنال‌های میدانی با دقت بالا در سیستم‌های ABB System 800xA و S800 I/O پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را از طریق چهار کانال بای‌پولار با پیکربندی مستقل فراهم می‌کند. این واحد با استفاده از مجموعه ترمینال‌های سخت‌افزاری اختصاصی، فریم‌های کنترلی دیجیتال را به خروجی‌های ولتاژی +/-10 VDC یا جریان +/-20 mA تبدیل می‌کند. مدار فیدبک دیجیتال یکپارچه، سیگنال‌های خروجی را به‌طور پیوسته بازخوانی می‌کند تا اجرای مبدل D/A را تأیید کند؛ در همین حال، عیب‌یابی داخلی آستانه‌های ولتاژ فرایند و وضعیت مدار باز را مستقیماً از طریق ModuleBus پایش می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | AO820 |
| برند | ABB |
| شماره مقاله | 3BSE008546R1 |
| مبدأ | سوئد |
| وزن | 0.3 kg (0.66 lbs) |
| ابعاد | 45 mm x 119 mm x 102 mm (1.77 in x 4.68 in x 4.01 in) |
| دمای کاری | 0 deg C تا +55 deg C (+32 deg F تا +131 deg F) |
| مصرف توان | +5 V ModuleBus: 100 mA؛ +24 V ModuleBus: 260 mA (Typ. 6 W) |
| تعداد کانال‌ها | 4 کانال آنالوگ بای‌پولار |
| محدوده سیگنال خروجی | -20 mA تا +20 mA، 0-20 mA، 4-20 mA، -10 V تا +10 V، 0-10 V، 2-10 V |
| بار خروجی | کمتر از یا برابر با 550 Ohm (حالت جریان)، بیشتر از یا برابر با 5 kOhm (حالت ولتاژ) |
| ایزولاسیون سیگنال | ایزولاسیون گالوانیکی مستقل بین کانال‌ها و بین کانال و مشترک |
| رزولوشن | 12 بیت شامل علامت |
| زمان خیز | کمتر از 0.7 ms |
| چرخه به‌روزرسانی | کمتر از یا برابر با 1.5 ms |
| ولتاژ عایقی نامی | 50 V |
| درجه حفاظت محفظه | IP20 (IEC 60529) |
| کلاس محیط خطرناک | ATEX Zone 2، cULus Class 1 Div 2 / Zone 2 |
اجرای قطعی ModuleBus و ایزولاسیون کانال‌ها
AO820 داده‌های بک‌پلین را با استفاده از سرعت ارتباطی قطعی گذرگاه بک‌پلین پردازش می‌کند تا تأخیر چرخه به‌روزرسانی در تمام چهار درایور خروجی حداکثر 1.5 ms باشد. ایزولاسیون گالوانیکی مستقل بین کانال‌ها از ایجاد حلقه‌های زمین و تداخل متقابل که می‌تواند شکل‌موج‌های ولتاژ یا جریان بای‌پولار را مخدوش کند، جلوگیری می‌کند. سازگاری فلش فریم‌ور داخلی امکان عیب‌یابی پیوسته سخت‌افزار را فراهم می‌کند و مقادیر تحریک مبدل D/A را به‌طور مداوم با سطوح واقعی اجرای میدانی تطبیق می‌دهد تا یکپارچگی حلقه پیش از ارسال فریم‌های تأیید به کنترلر کلاستر بررسی شود.
پرسش‌های متداول
س: چگونه بین حالت‌های ولتاژ و جریان در ماژول AO820 انتخاب می‌کنید؟
پ: پارامترهای نرم‌افزاری نوع سیگنال کانال را در System 800xA تعیین می‌کنند؛ در حالی که هادی‌های میدانی باید به ترمینال‌های فیزیکی متناظر ولتاژ یا جریان که روی بیس‌پلیت ترمینال S800 مشخص شده‌اند، متصل شوند.
س: چه فرایند عیب‌یابی، خطای مدار باز را هنگام کار در حالت جریان تشخیص می‌دهد؟
پ: مدارهای نظارتی داخلی، انطباق حلقه و مقادیر بازخوانی خروجی را به‌طور پیوسته اندازه‌گیری می‌کنند؛ اگر یکپارچگی حلقه میدانی کاهش یابد یا توان فرایند قطع شود، ماژول سیگنال خطای کانال را از طریق ModuleBus تولید می‌کند.
س: آیا می‌توان ماژول AO820 را در حالی که کلاستر I/O باقی‌مانده S800 همچنان روشن است، تعویض کرد؟
پ: بله. AO820 از تعویض گرم در حالت فعال روی بیس‌پلیت ModuleBus پشتیبانی می‌کند، مشروط بر اینکه رویه‌های ایزولاسیون توان میدانی با شیوه‌های ایمنی محلی مطابقت داشته باشند.
راهنمای نصب میدانی
بیس‌پلیت S800 را محکم روی یک ریل DIN بدون رنگ 35 mm نصب کنید و مطمئن شوید گیره اتصال زمین، تماس فلز با فلز محکمی با صفحه پشتی تابلو ایجاد می‌کند. شیارهای راهنمای بالایی و پایینی ماژول AO820 را با کانکتورهای بلوک ترمینال هم‌راستا کنید و ماژول را با فشار محکم جا بزنید تا ضامن‌های نگهدارنده با صدای کلیک بسته شوند.
تجهیزات میدانی را بر اساس پیکربندی کانال برای عملکرد ولتاژ یا جریان، به پین‌های صحیح ترمینال فیزیکی سیم‌کشی کنید. تمام سیم‌کشی‌های آنالوگ را از مسیرهای سیم ارت‌دار جداگانه و دور از خطوط برق AC یا درایوهای موتور با فرکانس بالا عبور دهید. کابل‌های زوج‌تابیده با شیلد دوبل را مستقیماً به شینه اتصال زمین مهار کنید تا مصونیت در برابر نویز به حداکثر برسد. برای حفظ عملکرد مطمئن تا دمای +55 deg C، حداقل 50 mm فضای خنک‌کاری همرفتی در اطراف دریچه‌های بالایی و پایینی ماژول باقی بگذارید.
