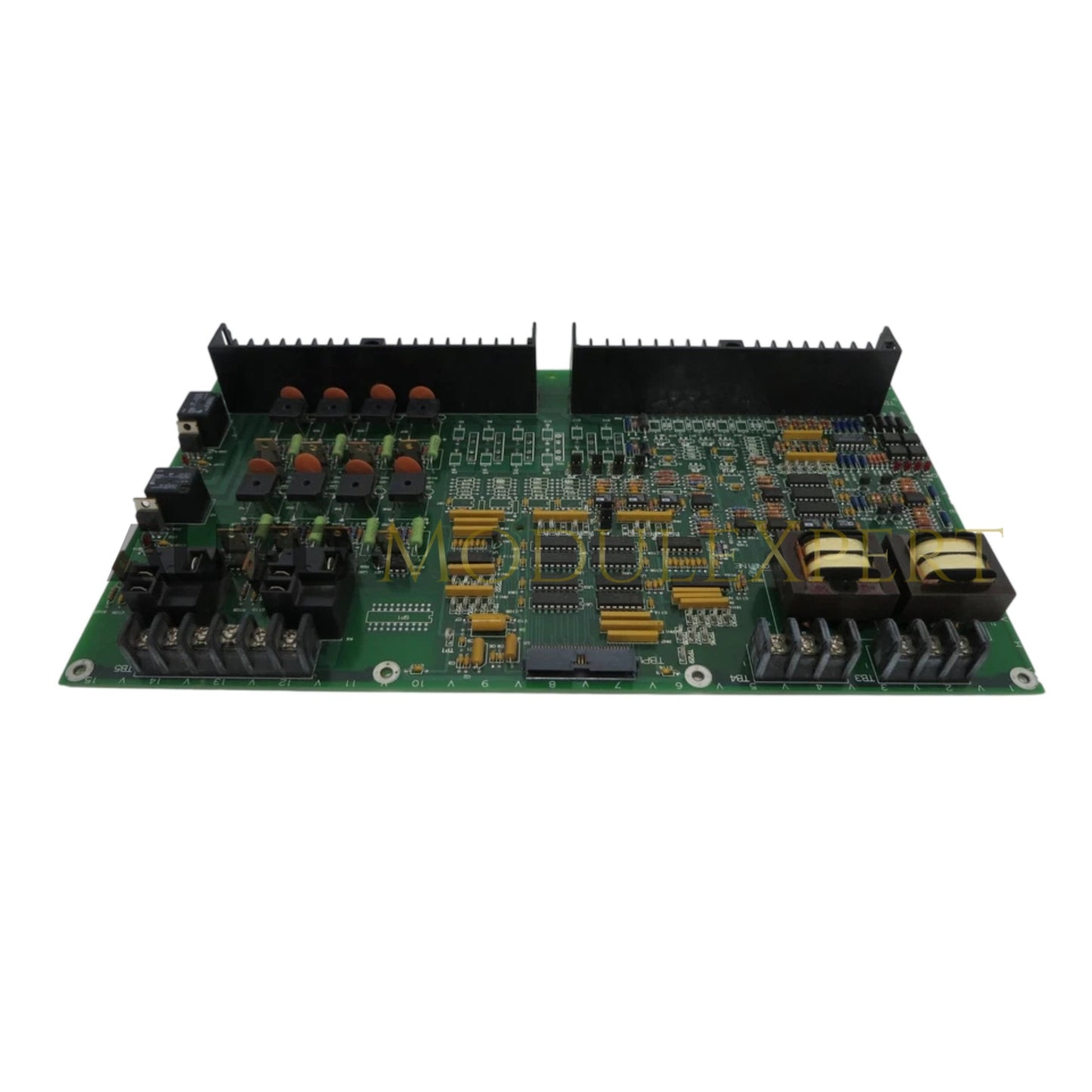

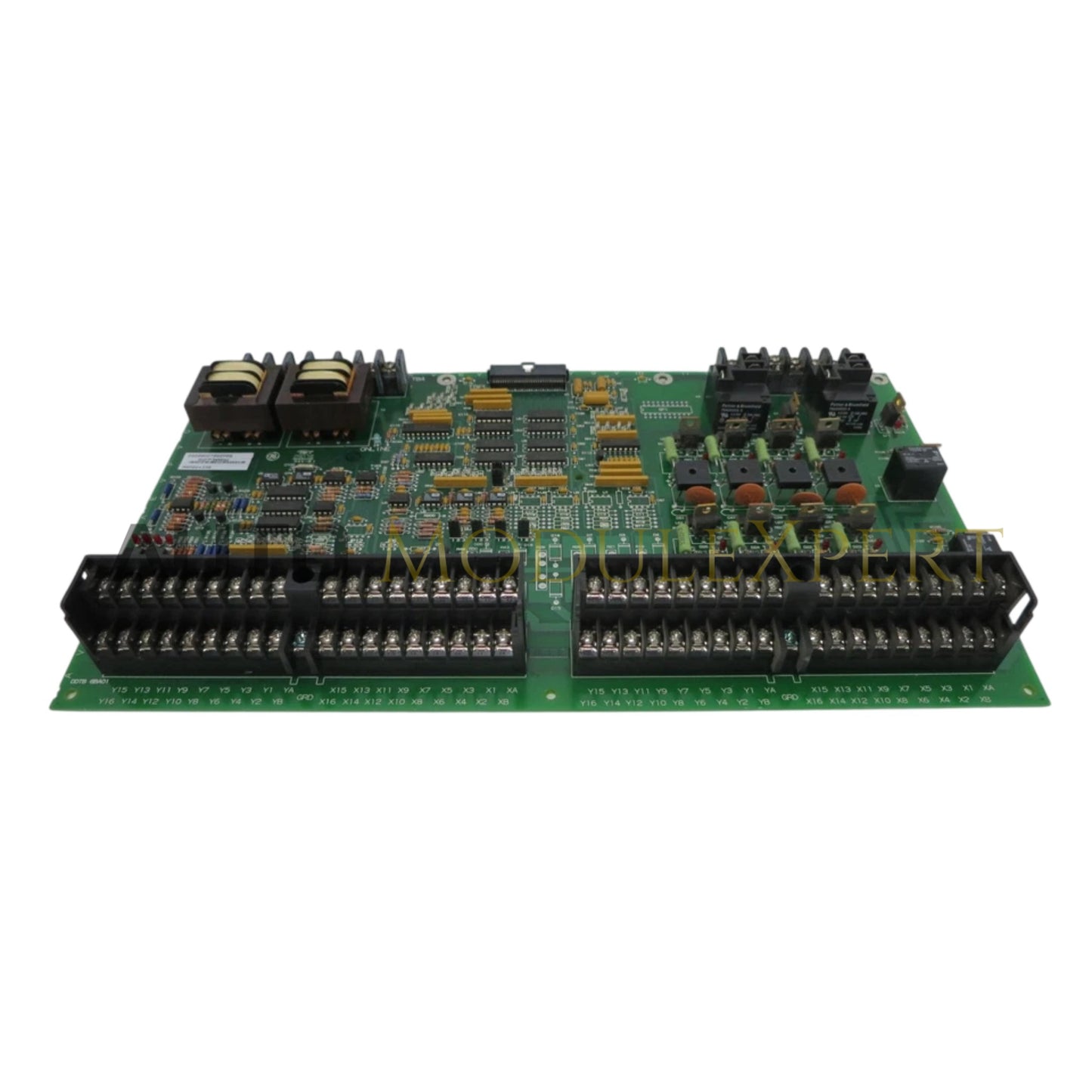

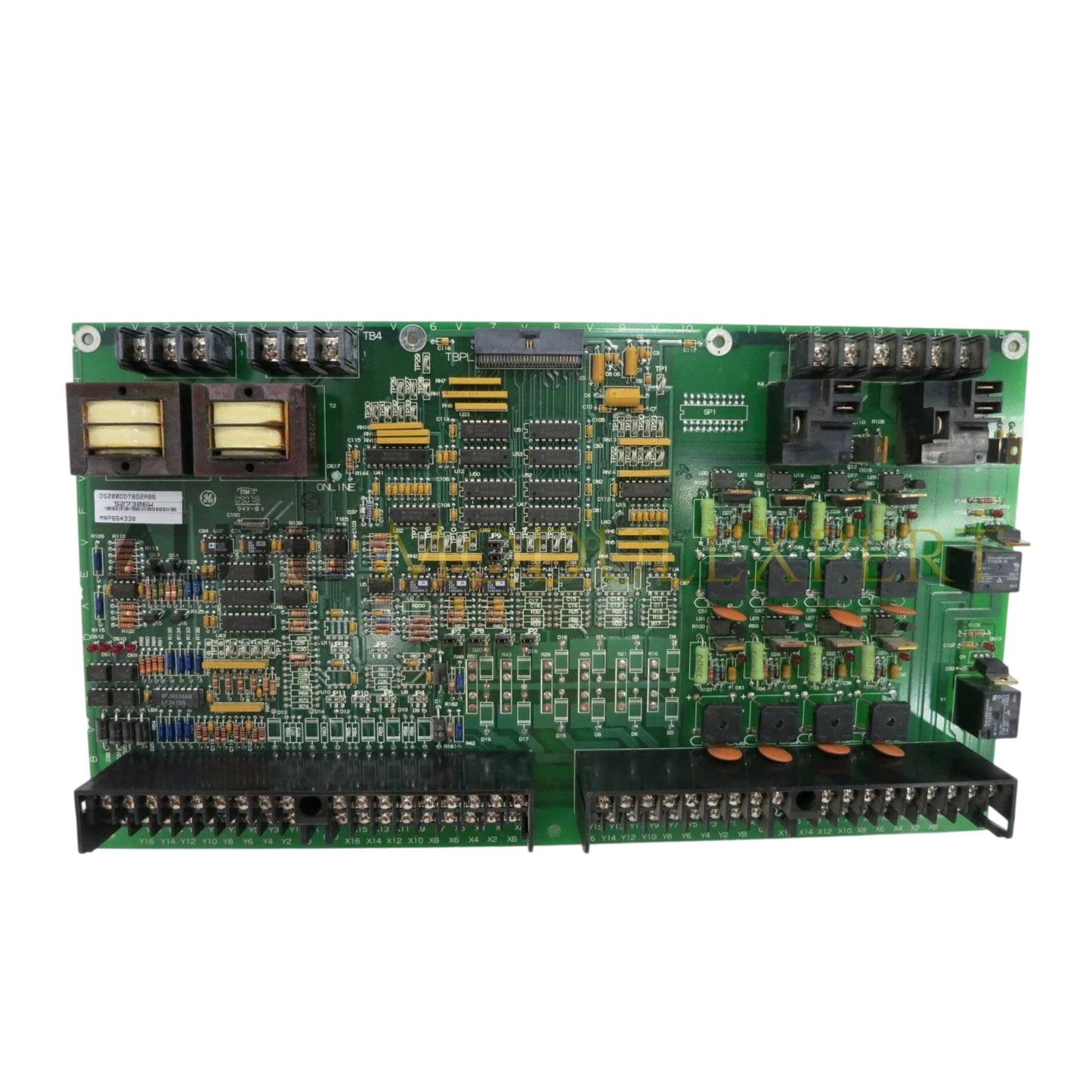

GE DS200DDTBG2A، که همچنین به عنوان DS200DDTBG2A برد ترمینال ورودی/خروجی کمکی LCI شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای تنظیم و ایزولاسیون سیگنال در سیستم کنترل استارت استاتیک LS2100 عمل میکند. این برد انتقال داده با چگالی بالا را بین ماژول آنالوگ به دیجیتال ADMA و ابزارهای جانبی خارجی انجام میدهد.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200DDTBG2A |
| برند | GE |
| ساخت | ایالات متحده آمریکا |
| وزن | ۰.۵ کیلوگرم |
| ابعاد | ابعاد استاندارد LS2100 |
| دمای کاری | منفی ۲۰ درجه سانتیگراد تا مثبت ۶۰ درجه سانتیگراد |
| مصرف برق | ۲۸ ولت DC (نامی) |
| ظرفیت ورودی/خروجی | ۱۲ کانال (ترکیبی آنالوگ/دیجیتال) |
| خروجی رله | ۲ عدد فرم-C (۲۰ آمپر در ۲۴۰ ولت AC / ۱۰ آمپر در ۳۰ ولت DC) |
| کانکتورها | کانکتور روبان با چگالی بالا ۶۰ پین / ردیف دوبل ۳۶ موقعیتی |
سازگاری باس بکپلین و فریمور
GE DS200DDTBG2A از کانکتورهای روبان با چگالی بالا برای حفظ سرعت انتقال داده در معماری بکپلین LS2100 استفاده میکند. برای اطمینان از عملکرد قطعی شبکه، سازگاری فریمور باید با نسخه ماژول میزبان ADMA بررسی شود. این برد همگامسازی مسیر سیگنال داخلی را تسهیل میکند و نیازمند تنظیمات سرعت ارتباطی خاص در باس بکپلین است تا از تأخیر در توالی فعالسازی استارت استاتیک جلوگیری شود. عملیات فلش فریمور باید از طریق رابط کنترل رک مشخص شده انجام شود تا از ناسازگاری نقشهبندی ورودی/خروجی یا تایماوت پردازش سیگنال جلوگیری شود.
سؤالات متداول
س: آیا خروجیهای رله فرم-C روی DS200DDTBG2A در حین عملکرد سیستم قابل تعویض داغ هستند؟
ج: خیر. به دلیل احتمال ایجاد جرقه الکتریکی و اختلال در حلقههای کنترل LS2100، سیستم باید قبل از برداشتن یا تعویض برد خاموش شود.
س: چگونه باید کابلهای روبان با چگالی بالا را محکم کرد تا از تضعیف سیگنال جلوگیری شود؟
ج: کانکتورهای روبان باید کاملاً جا زده شده و کلیپهای قفلکننده فعال باشند. مسیر کابل باید از خطوط برق AC با ولتاژ بالا دور نگه داشته شود تا تداخل الکترومغناطیسی روی کانالهای سیگنال آنالوگ به حداقل برسد.
راهنمای نصب در محل
- قطع برق: اطمینان حاصل کنید که منبع تغذیه ۲۸ ولت DC ایزوله و قفل شده است تا از آسیب تصادفی به قطعات جلوگیری شود.
- نصب: برد را با استفاده از سوراخهای نصب ارائه شده روی پنل یا پایههای رک مشخص شده محکم کنید. اطمینان حاصل کنید که تماس مداوم با صفحه زمین شاسی برقرار باشد تا نویز کاهش یابد.
- کابلکشی: ابتدا کابل روبان ۶۰ پین را به هدر TBPL متصل کنید و جهت پینها را به درستی رعایت نمایید. سیمهای ورودی/خروجی خارجی را به ترمینالهای TB1 تا TB5 وصل کنید و مشخصات گشتاور پیچهای ترمینال استاندارد را رعایت کنید.
- شیلدینگ: همه کابلهای شیلددار باید سیم تخلیه خود را به زمین سیستم در یک نقطه مشترک متصل کنند تا حلقههای زمین حذف شوند.
- بازرسی: پس از روشن کردن مجدد سیستم، همه نشانگرهای LED وضعیت را بررسی کنید تا از وضعیت صحیح رله و تأمین برق اطمینان حاصل شود.
