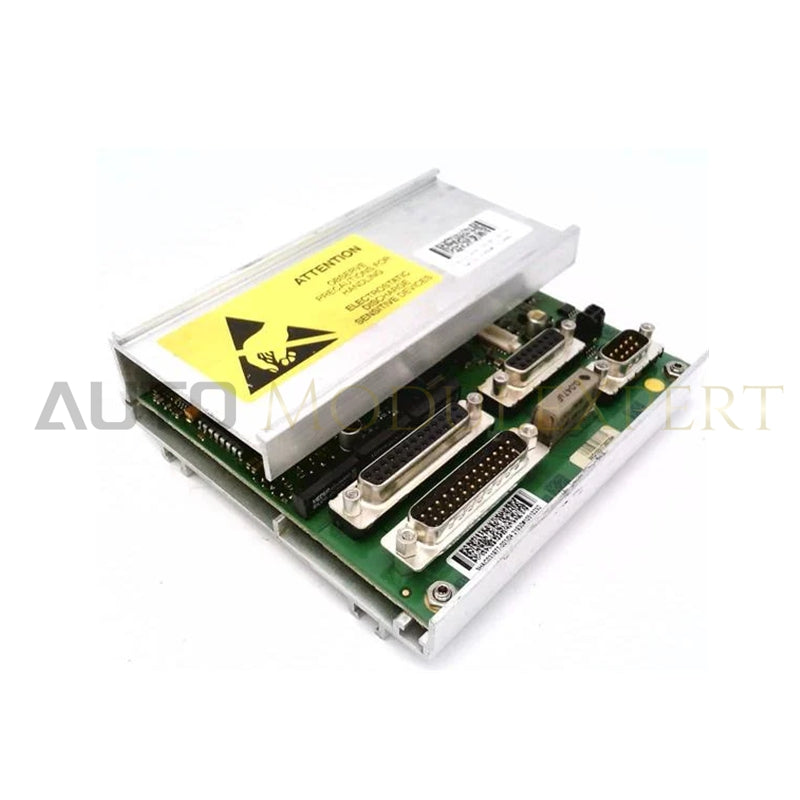

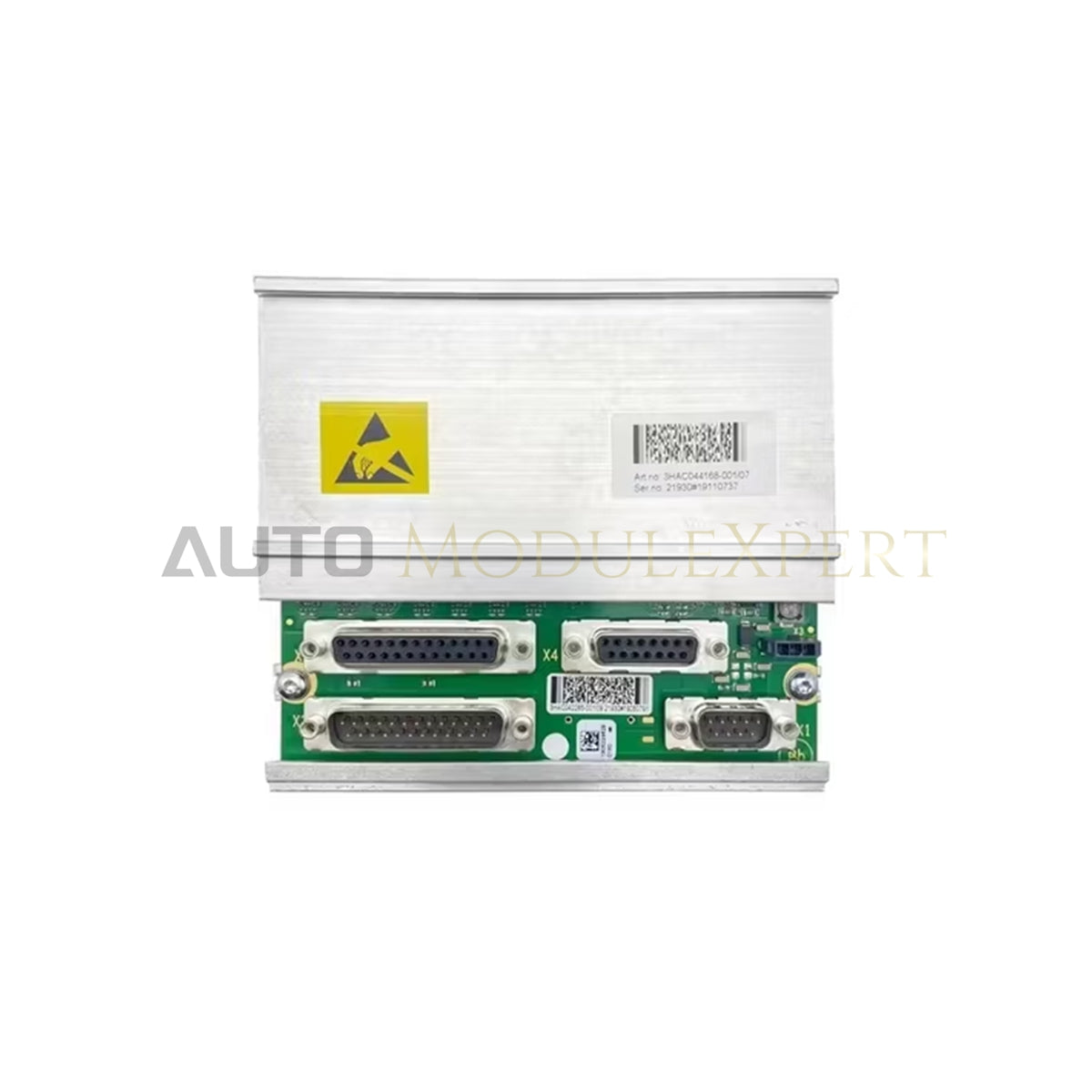

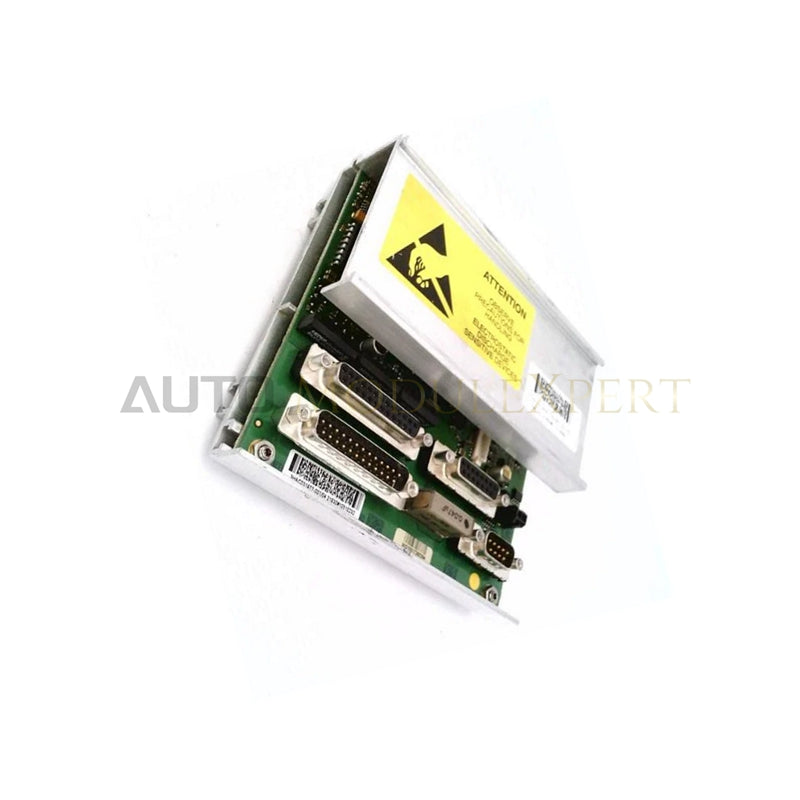

برد ارتباطی ورودی/خروجی ABB DSQC633A 3HAC031851-001
برد ABB 3HAC031851-001 (DSQC633A، برد ارتباطی ورودی/خروجی) که برای پردازش سیگنالهای دیجیتال و آنالوگ در شبکههای کنترلر ABB IRC5 پیکربندی شده است، اجرای مستقیم فیزیکی/الکتریکی را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DSQC633A (3HAC031851-001) |
| برند | ABB |
| مبدأ | لیتوانی |
| وزن | 0.5 کیلوگرم |
| ابعاد | 250 x 180 x 25 میلیمتر |
| دمای کاری | -10 تا +55 درجه سانتیگراد |
| مصرف برق | تغذیه از طریق ریل داخلی منبع 24 VDC |
| ورودیهای دیجیتال | 32 کانال، 24 VDC |
| خروجیهای دیجیتال | 32 کانال، 24 VDC، 0.5 A برای هر کانال |
| ورودیهای آنالوگ | 4 کانال، +/-10 V یا 4-20 mA |
| خروجیهای آنالوگ | 4 کانال، +/-10 V |
| سازگاری سیستم | کنترلرهای ربات ABB IRC5 (M2004 و نسخههای بعدی) |
ارتباطات قطعی گذرگاه بکپلین
ماژول DSQC633A مقادیر دادههای گسسته و آنالوگ را با استفاده از پروتکلهای استاندارد ارتباطی گذرگاه CAN، از طریق بکپلین رک داخلی IRC5 منتقل میکند. مسیرهای سختافزاری اختصاصی امکان افزایش مقیاس چگالی ورودی/خروجی را بین واحدهای پردازش اصلی و تجهیزات خارجی سلول فراهم میکنند. سازگاری فلش میانافزار داخلی، راهاندازی و تخصیص سیگنالها را در ABB RobotWare بهصورت یکپارچه امکانپذیر میکند و زمانهای بهروزرسانی قطعی را در حلقههای کنترل دیجیتال تضمین میکند.
سؤالات متداول
س: چه ریل برقی ولتاژ کاری ماژول DSQC633A را تأمین میکند؟
پ: برد، برق تنظیمشده 24 VDC را مستقیماً از گذرگاه توزیع داخلی درون کابینت کنترل اصلی IRC5 دریافت میکند.
س: DSQC633A چگونه ورودیهای آنالوگ را برای بازخورد فرایند پردازش میکند؟
پ: این برد 4 کانال ورودی آنالوگ دارد که سیگنالهای ولتاژی +/-10 V یا حلقههای جریان 4-20 mA را میپذیرند تا تجهیزات حسگر را به کنترلر اصلی ربات متصل کنند.
س: آیا میتوان برد را بدون قطع برق کابینت IRC5 نصب کرد؟
پ: خیر، تکنسینها باید پیش از تعویض برد، برق اصلی کنترلر را قطع کنند تا از ایجاد گذراهای الکتریکی در رابط گذرگاه CAN و آسیب به پینهای کانکتور بکپلین جلوگیری شود.
دستورالعملهای نصب در محل
پیش از باز کردن درِ کابینت کنترل اصلی IRC5، همه منابع برق ورودی را خاموش و ایزوله کنید. برای جلوگیری از آسیب ناشی از تخلیه الکترواستاتیکی، مچبند ضدالکتریسیته ساکن ESD را ببندید و کابل آن را به قاب اتصال زمین کابینت وصل کنید. لبههای کارت DSQC633A را با ریلهای راهنمای کارت درون قاب رک همراستا کنید و آن را محکم فشار دهید تا کانکتور پشتی در سوکت بکپلین قرار گیرد. برای حفظ پایداری در برابر لرزش و اتصال زمین شاسی، بستهای نگهدارنده کارت را محکم کنید. ترمینالبلوکهای مربوط به خطوط ورودی/خروجی 24 VDC و دستهسیمهای جانبی گذرگاه CAN را دوباره وصل کنید. برق سیستم را وصل کنید و روشن شدن LED تشخیصی سبز را بررسی کنید؛ این چراغ نشاندهنده تأمین صحیح برق و عملکرد ارتباطی است.
