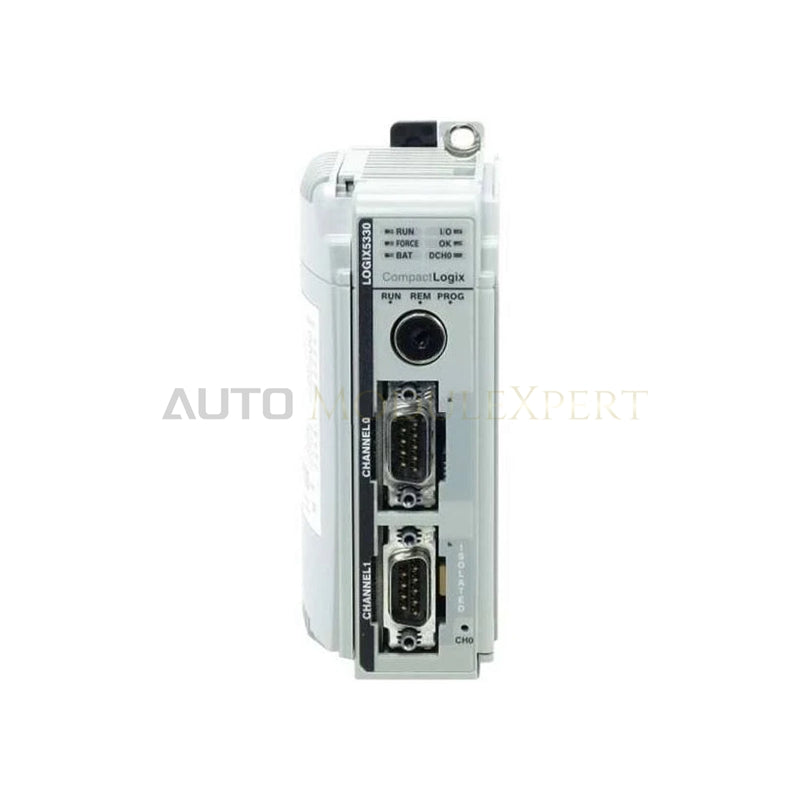

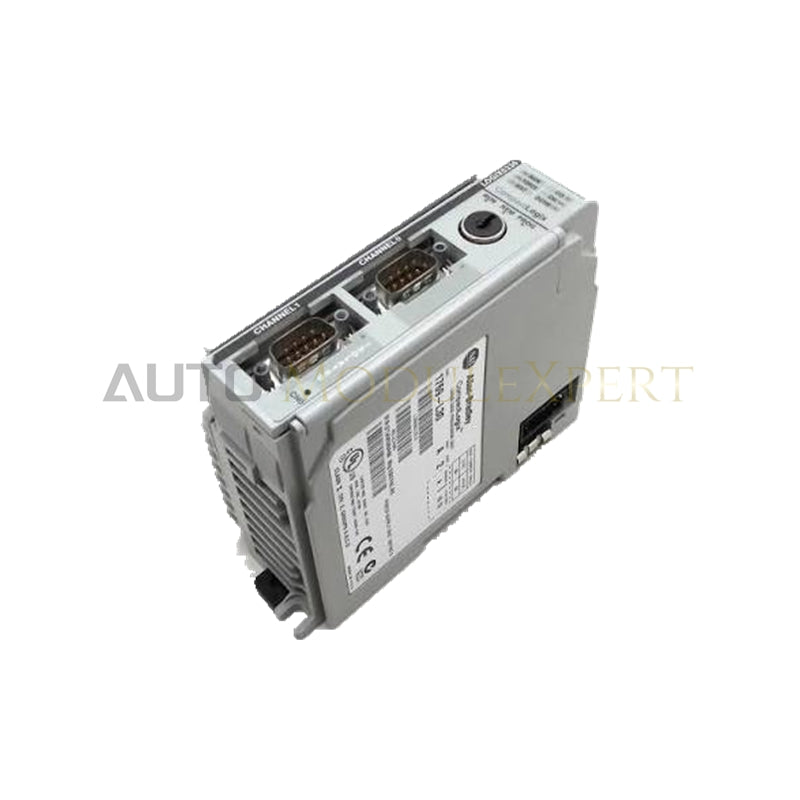

ماژول پردازنده CompactLogix مدل 1769-L30 از Allen-Bradley
Allen-Bradley 1769-L30 که با عنوان ماژول پردازنده 1769-L30 نیز فهرست شده است، بهعنوان یک قطعه سختافزاری اختصاصی برای اجرای منطق فرایندهای صنعتی و ارتباطات سریال در پلتفرمهای CompactLogix عمل میکند. این واحد با استفاده از دو درگاه ارتباط سریال RS-232 یکپارچه، حداکثر 16 ماژول توسعه ورودی/خروجی محلی 1769 Compact I/O را در حداکثر 3 بانک ورودی/خروجی مدیریت میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | 1769-L30 |
| برند | Allen-Bradley |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.37 کیلوگرم (0.81 پوند) |
| ابعاد | فرمفاکتور استاندارد CompactLogix 1769 |
| دمای کاری | 0 تا 60 درجه سلسیوس |
| مصرف برق | به منبع تغذیه 1769 Compact I/O نیاز دارد (رتبه فاصله منبع تغذیه: 4) |
| حافظه کاربر | 256 کیلوبایت |
| کنترلرهای همخانواده | 1769-L30ER، 1769-L30ER-NSE، 1769-L30ERM، 1769-L30ERMK |
| درگاههای ارتباطی | دو (2) درگاه سریال RS-232 (کانال 0: متصل به زمین، کانال 1: دارای ایزولاسیون الکتریکی) |
| پروتکلهای پشتیبانیشده | DF1، DH485، ASCII |
| حداکثر ماژولهای ورودی/خروجی | 16 ماژول |
| حداکثر بانکهای ورودی/خروجی | 3 بانک |
| پیکربندی وظایف | 32 وظیفه، 100 برنامه برای هر وظیفه |
| باتری جایگزین | 1747-BA |
| ترمینال جایگزین | 1769-RTBN18 |
یکپارچهسازی کنترل صنعتی و درایو
ماژول پردازنده سرعت ارتباط گذرگاه بکپلین را در شاسیهای توسعه متصل حفظ میکند و همزمان 32 وظیفه اجرای همزمان کنترلر را مدیریت میکند. مهندسان سیستم سازگاری فلش میانافزار را در اسلاتهای بکپلین بررسی میکنند تا چرخههای اسکن قطعی حفظ شده و از خرابشدن دادهها هنگام اجرای ترتیبی برنامهها جلوگیری شود. ثباتهای تشخیصی بلادرنگ، وضعیتهای ارتباطی گذرگاه را پایش میکنند تا دسترسپذیری بالای سیستم حفظ شود.
سؤالات متداول
س: آیا پردازنده 1769-L30 از خارجکردن یا نصب در حالت روشن (RIUP) پشتیبانی میکند؟
پ: خیر، معماری شاسی 1769 CompactLogix از RIUP پشتیبانی نمیکند. خارجکردن یا نصب ماژول پردازنده 1769-L30 در حالی که برق بکپلین وصل است، باعث بروز خطاهای سیستمی میشود و میتواند به رابط فیزیکی سختافزاری گذرگاه بکپلین آسیب برساند.
س: برای برقراری اتصال ارتباطی مستقیم با درگاههای سریال RS-232 ماژول 1769-L30 به چه کابلهای برنامهنویسی نیاز است؟
پ: اتصال سریال به درگاههای RS-232 به یک کابل رابط اختصاصی 1747-CP3 یا 1756-CP3 نیاز دارد که مستقیماً به رایانه یا ترمینال برنامهنویسی مجهز به نرمافزار کنترل سازگار متصل شود.
راهنمای نصب در محل
ماژول پردازنده 1769-L30 را مستقیماً روی ریل DIN استاندارد 35 میلیمتری نصب کنید یا با استفاده از پیچهای نصب پنل، آن را روی صفحه پشتی محفظه دارای اتصال زمین محکم کنید. با نصب پردازنده در فاصله حداکثر 4 اسلات از ماژول منبع تغذیه سیستم، رتبه فاصله منبع تغذیه را رعایت کنید. تمام سیمکشیهای ارتباط سریال RS-232 را از مسیرهای اختصاصی و جدا از خطوط برق AC ولتاژبالا یا کابلهای برق موتور عبور دهید. اطمینان حاصل کنید که هادیهای مسی توپر با محدوده 22-14 AWG یا هادیهای افشان با محدوده 22-16 AWG، دارای درجهبندی دمایی 90 درجه سلسیوس، بهدرستی در ترمینالها نصب و محکم شده باشند تا از افت سیگنال یا بروز خطاهای الکتریکی غیرمنتظره جلوگیری شود.
