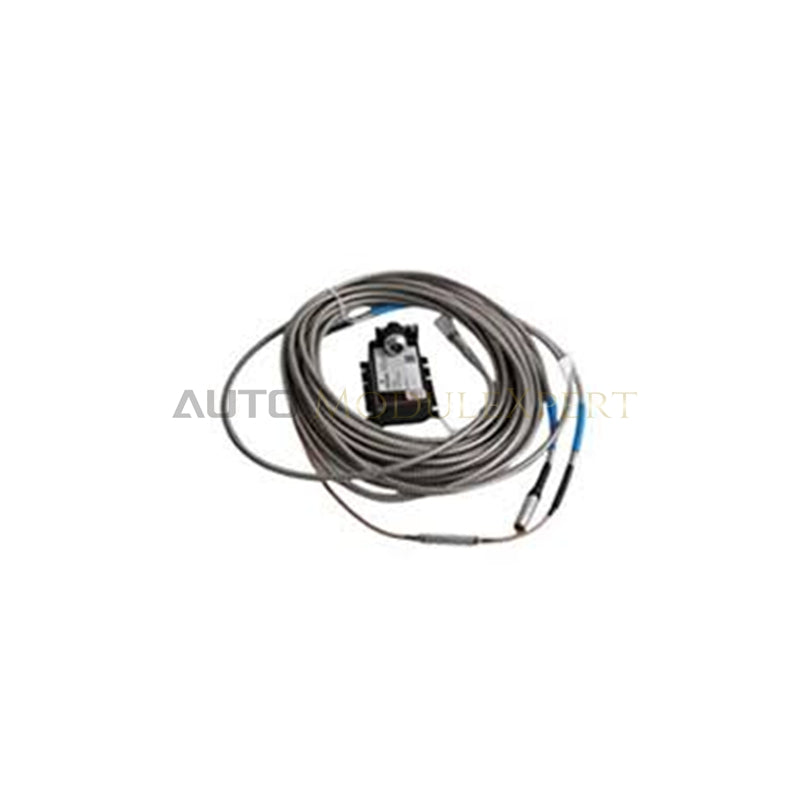

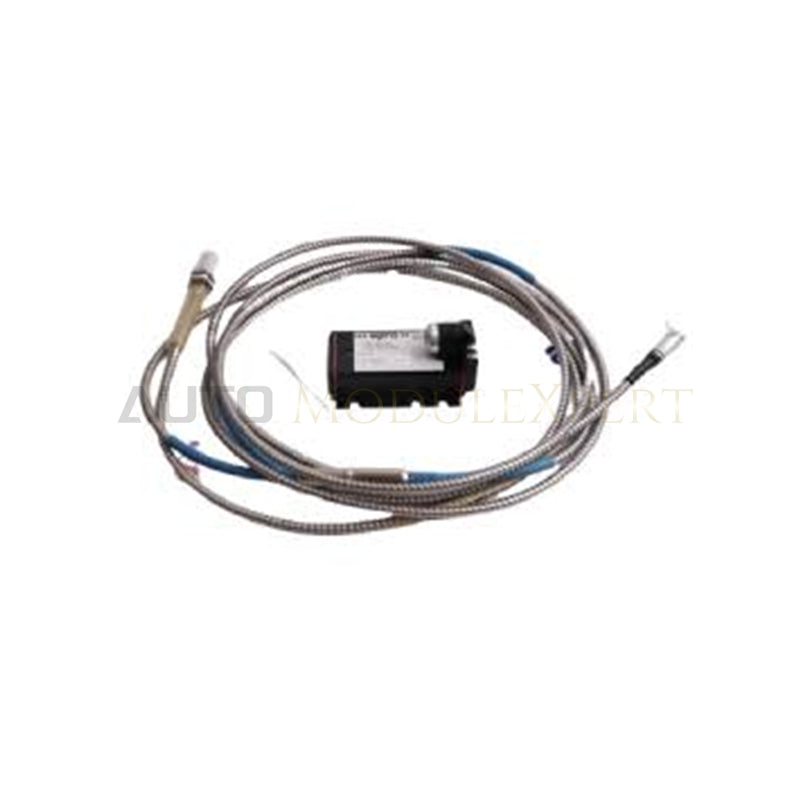

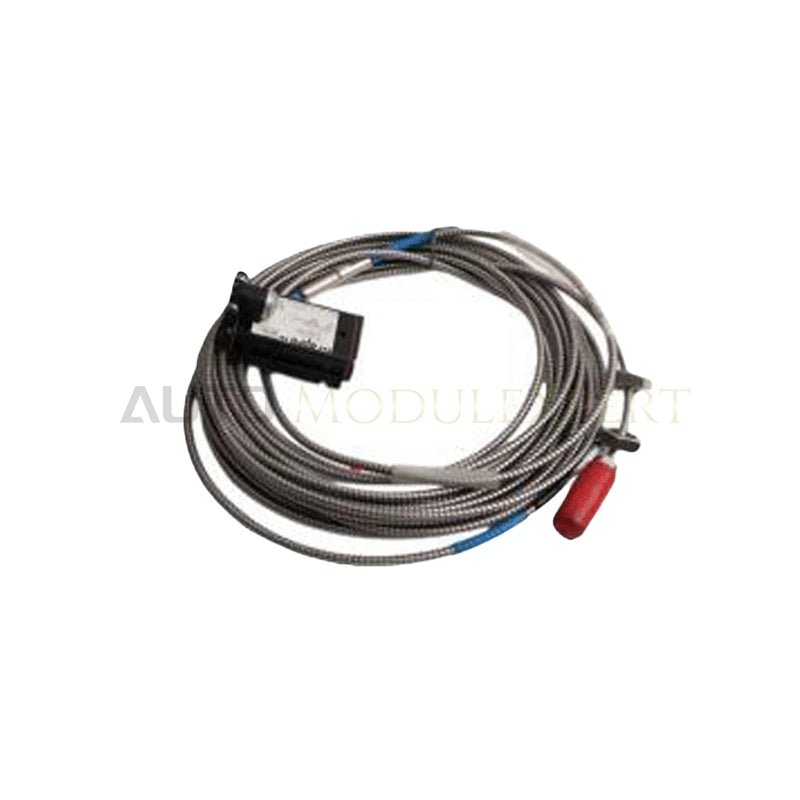

حسگر مجاورتی جریان گردابی EPRO PR6423/013-110
این حسگر که برای پایش بدون تماس جابهجایی محور و ارتعاش نسبی در سکوهای حفاظت ماشینآلات TSI پیکربندی شده است، EPRO PR6423/013-110 (حسگرهای مجاورتی PR6423)، اجرای فیزیکی/الکتریکی مستقیم را فراهم میکند.
جزئیات پسوند و ماتریس مدل
ساختار الفبایی-عددی پسوند، ابعاد فیزیکی، ویژگیهای حسگری و پیکربندی کابل را تعیین میکند:
- PR6423: شناسه طراحی سختافزار پایه برای مبدلهای مجاورتی جریان گردابی بدون تماس EPRO.
- 013: نشاندهنده قطر ۱۳ میلیمتری نوک حسگر است و محدوده اندازهگیری خطی مشخص هدف و مشخصات تفکیک مکانی را تعیین میکند.
- 110: پیکربندی سیمکشی مجموعه ترکیبی را مشخص میکند که شامل یک کابل کواکسیال یکپارچه ۱٫۰ متری متصل به یک کابل رابط ۱٫۰ متری است و طول کل سیستم را به ۲٫۰ متر میرساند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | PR6423/013-110 |
| برند | EPRO |
| مبدأ | آلمان |
| وزن | ۰٫۲ کیلوگرم |
| ابعاد | قطر نوک ۱۳ میلیمتر، مجموعه کابل با طول کل ۲٫۰ متر |
| دمای کاری | ۳۵- تا ۱۸۰+ درجه سانتیگراد (نوک پروب و مجموعه کابل) |
| مصرف توان | حسگر غیرفعال؛ تغذیهشده توسط مبدل سیگنال خارجی |
| نوع اندازهگیری | جابهجایی نسبی بدون تماس، موقعیت محور و ارتعاش |
| جنس محفظه | فولاد زنگنزن |
| رابط سیگنال | سیگنال امپدانس خام با فرکانس بالا از طریق رابط کواکسیال |
مقیاسبندی پروب جریان گردابی و اعتبارسنجی ولتاژ گپ
نوک حسگر ۱۳ میلیمتری یک میدان الکترومغناطیسی با فرکانس بالا ایجاد میکند که با سطوح رسانای هدف روتور برهمکنش کرده و تغییرات فیزیکی گپ را به تغییرات متناسب امپدانس تبدیل میکند. برای دستیابی به مقیاسبندی خطی پروب جریان گردابی در سراسر محدودههای پویای جابهجایی محور، تکنسینهای میدانی باید هنگام نصب، همراستاسازی مکانیکی دقیقی انجام دهند. اعتبارسنجی ولتاژ گپ مستلزم پایش خروجی ولتاژ بایاس DC تصحیحنشده از مبدل سیگنال خارجی است؛ همزمان پروب در براکت نصب پیچانده میشود تا به تنظیمات هدف، مانند -10 VDC، برسد. این تنظیم مکانیکی دقیق، خطیبودن اندازهگیری را در سراسر حرکات پویای روتور حفظ کرده و در عین حال سرکوب تداخل متقابل بین حسگرهای شعاعی و محوری نصبشده در نزدیکی یکدیگر را بهینه میکند.
پرسشهای متداول
س: آیا حسگر PR6423/013-110 مستقیماً به کارتهای ورودی آنالوگ استاندارد PLC متصل میشود؟
پ: خیر، PR6423/013-110 یک مبدل جریان گردابی غیرفعال است که سیگنال امپدانس خام با فرکانس بالا تولید میکند و برای ایجاد خروجی فرایندی کالیبرهشده 4-20 mA یا ولتاژ DC به یک مبدل سیگنال خارجی EPRO (درایور) نیاز دارد.
س: پسوندهای مدل "013" و "110" چه پیکربندیهای فیزیکی را مشخص میکنند؟
پ: پسوند "013" قطر ۱۳ میلیمتری نوک حسگر را مشخص میکند، در حالی که پسوند "110" نشاندهنده یک کابل یکپارچه ۱٫۰ متری متصل به یک کابل رابط ۱٫۰ متری است که طول کل کابل سیستم را به ۲٫۰ متر میرساند.
س: چه اقداماتی از اعوجاج سیگنال هنگام مسیردهی کابل کواکسیال حسگر جلوگیری میکنند؟
پ: تکنسینها باید حداقل شعاع خم کابل کواکسیال را ۳۰ میلیمتر حفظ کنند، از حلقهکردن کابل اضافی در دستههای پرتراکم خودداری کنند و خطوط سیگنال را در مجراهای فلزی مجزای دارای اتصال زمین، دور از هادیهای موتور AC، عبور دهند.
راهنمای نصب در محل
محفظه پروب فولادی زنگنزن PR6423/013-110 را با استفاده از رزوههای نصب مناسب، داخل براکت محفظه یاتاقان ماشین نصب کنید. پروب را به سمت سطح هدف پیش ببرید و همزمان خروجی ولتاژ DC را در ترمینالهای مبدل سیگنال متصل مشاهده کنید تا به تنظیم موردنیاز اعتبارسنجی ولتاژ گپ برسید (معمولاً با هدف -10 VDC). مهره قفل را سفت کنید تا موقعیت فیزیکی تثبیت شود.
کابل کواکسیال ترکیبی ۲٫۰ متری، شامل کابل یکپارچه و کابل رابط، را از مجراهای فلزی اختصاصی عبور دهید. خروجی کابل رابط را مستقیماً به ترمینالهای مبدل سیگنال خارجی متصل کنید. شیلد کابل را در یک نقطه واحد روی شینه اتصال زمین محفظه مرکزی زمین کنید تا حلقههای زمین گردشی حذف شوند و از تأثیر تداخل الکترومغناطیسی بر سیگنال اندازهگیری خام با فرکانس بالا جلوگیری شود.
