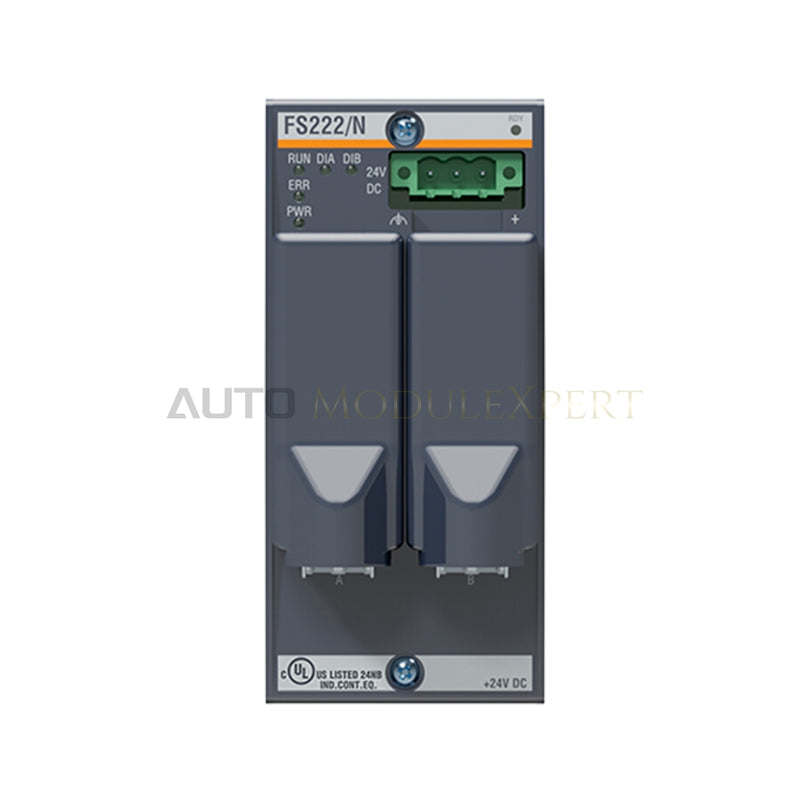

ماژول فیبر نوری Slave FASTBUS مدل BACHMANN FS222/N
BACHMANN FS222/N (ماژول Slave FASTBUS مدل FS222/N) که برای توسعه پرسرعت و قطعی فیلدباس در سیستمهای اتوماسیون Bachmann M1 پیکربندی شده است، اجرای فیزیکی/الکتریکی مستقیم را برای توپولوژیهای شبکه صنعتی چندگرهی در خوشههای شاسی راهدور فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | FS222/N |
| برند | BACHMANN |
| مبدأ | اتریش |
| وزن | 0.70 kg (1.54 lbs) |
| ابعاد | 108 mm x 114 mm x 63 mm |
| دمای کاری | -20 deg C تا +60 deg C |
| مصرف برق | منبع تغذیه یکپارچه با قابلیت خروجی 17 W |
| ولتاژ ورودی | 24 VDC (محدوده 18 تا 34 VDC) |
| خروجی توان باس | +5 VDC در 3000 mA، +15 VDC در 250 mA، -15 VDC در 200 mA |
| رابط نوری | 2x پورت FO با کانکتورهای LC |
| نوع کابل فیبر | فیبر چندحالته 50/125 um یا 62.5/125 um |
| حداکثر فاصله | حداکثر 2000 m |
| توپولوژی شبکه | حداکثر 15 ایستگاه فرعی توزیعشده |
| گزینههای کانکتور | فیبر نوری LC، کابل پچ RJ45، دوشاخه Harting PushPull |
مقیاسپذیری قطعی شبکه و همگامسازی Firmware
این ماژول مستقیماً با اکوسیستم Licences سرعت ارتباطی باس بکپلین Bachmann یکپارچه میشود و بستههای پروتکل قطعی FASTBUS را با کمترین تأخیر در فواصل طولانی منتقل میکند. این ماژول از مقیاسپذیری پویاي چگالی I/O در حداکثر 15 ایستگاه فرعی توزیعشده، بدون کاهش زمان چرخه بکپلین، پشتیبانی میکند. کنترلهای دقیق سازگاری فلش Firmware، برقراری دستدهی بلادرنگ و بدون وقفه میان کنترلرهای Master محلی FASTBUS و گرههای Slave راهدور را تضمین میکنند و فریمهای داده همگام را در خطوط نوری چندحالته و ایزوله حفظ میکنند.
سؤالات متداول
س: محدودیتهای اصلی هنگام سیمکشی پورتهای نوری FS222/N چیست؟
پ: مهندسان باید از فیبر چندحالته 50/125 um یا 62.5/125 um با کانکتورهای LC استفاده کنند و اطمینان یابند که طول کل لینک نقطهبهنقطه از 2000 m بیشتر نباشد تا از تضعیف بیشازحد سیگنال نوری جلوگیری شود.
س: آیا منبع تغذیه داخلی میتواند مستقیماً ماژولهای I/O توسعه را تغذیه کند؟
پ: بله، بخش تغذیه یکپارچه، ریلهای ثانویه ایزوله (+5 VDC در 3000 mA، +15 VDC در 250 mA و -15 VDC در 200 mA) را تا سقف 17 W مستقیماً به ماژولهای مجاور بکپلین ارائه میکند.
راهنمای نصب در محل
دستگاه را بهطور ایمن روی ریل DIN استاندارد 35 mm یا سطح پنل تخت، داخل محفظه دارای درجه حفاظت IP54، نصب کنید. تغذیه اولیه 24 VDC را به ترمینالهای پیچی تعیینشده متصل کنید و در عین حال اطمینان یابید که ولتاژ تغذیه ورودی دقیقاً در محدوده 18 تا 34 VDC باقی میماند. اطمینان حاصل کنید که تکنسینهای محل هنگام مسیردهی کابلهای فیبر نوری چندحالته به پورتهای LC، حداقل شعاع خمش را رعایت میکنند. برای کاهش تداخل ناشی از نوسانات فرکانس بالا، همه محفظههای فلزی و سیمهای تخلیه شیلد را مستقیماً به شینه ارت اصلی سیستم متصل کنید.
