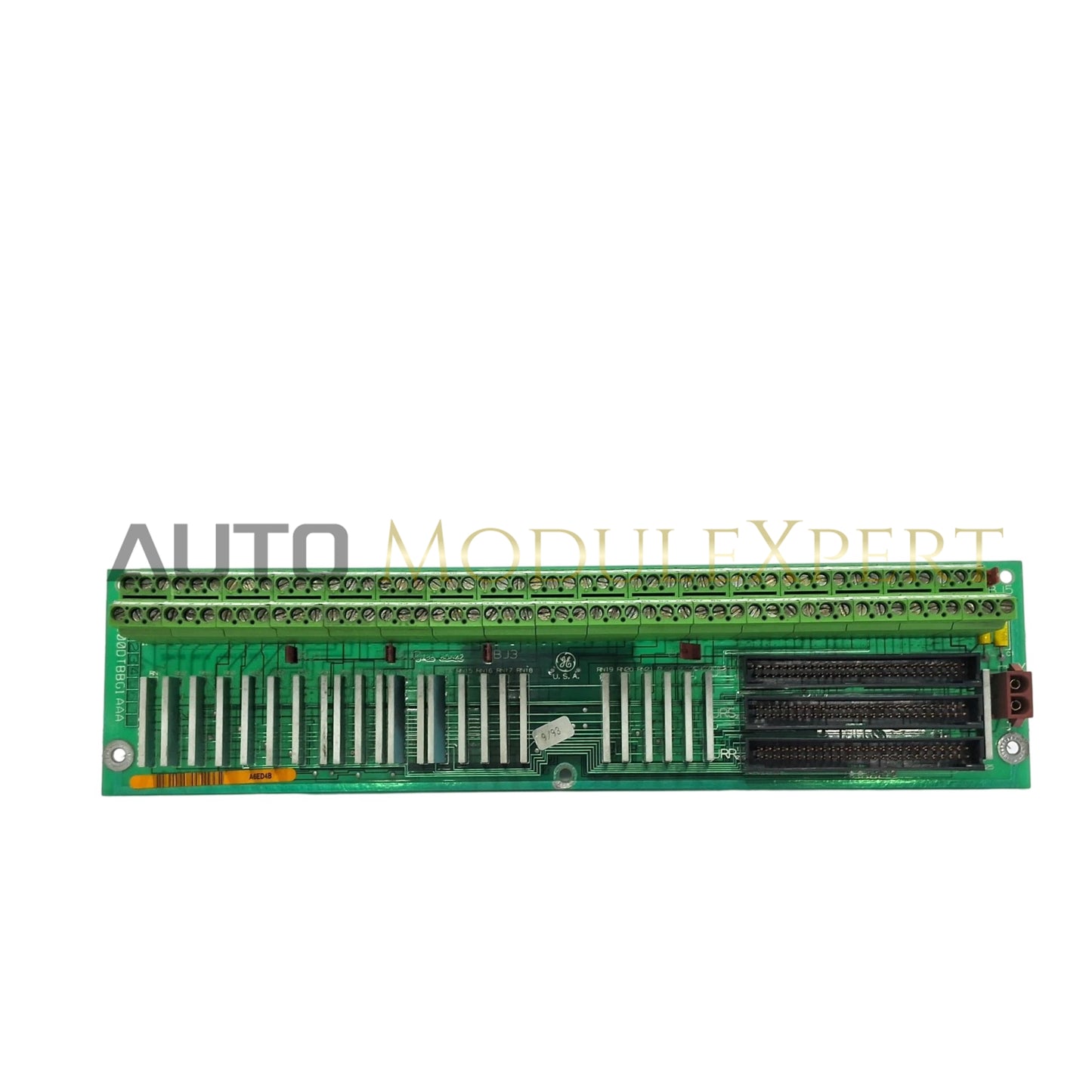

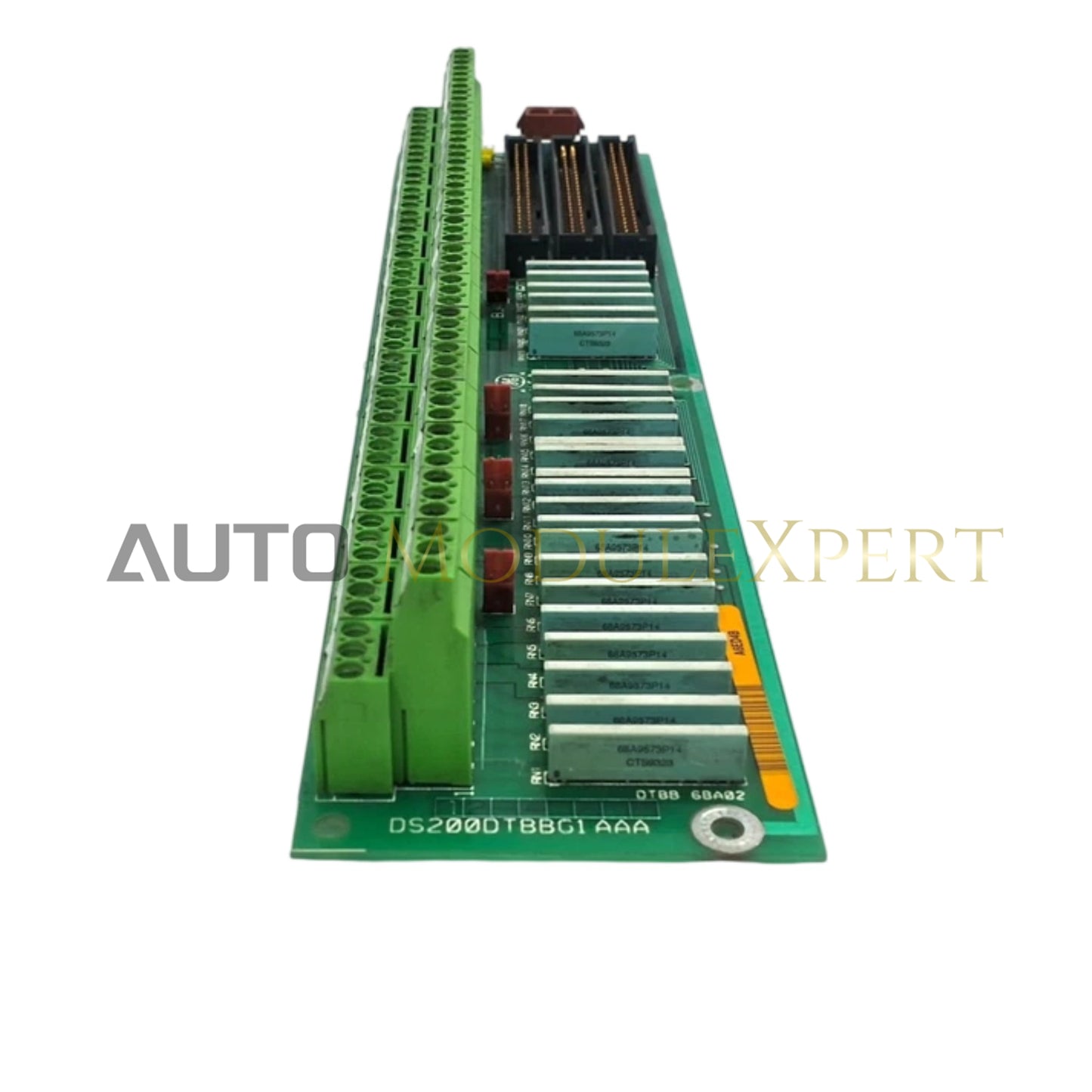

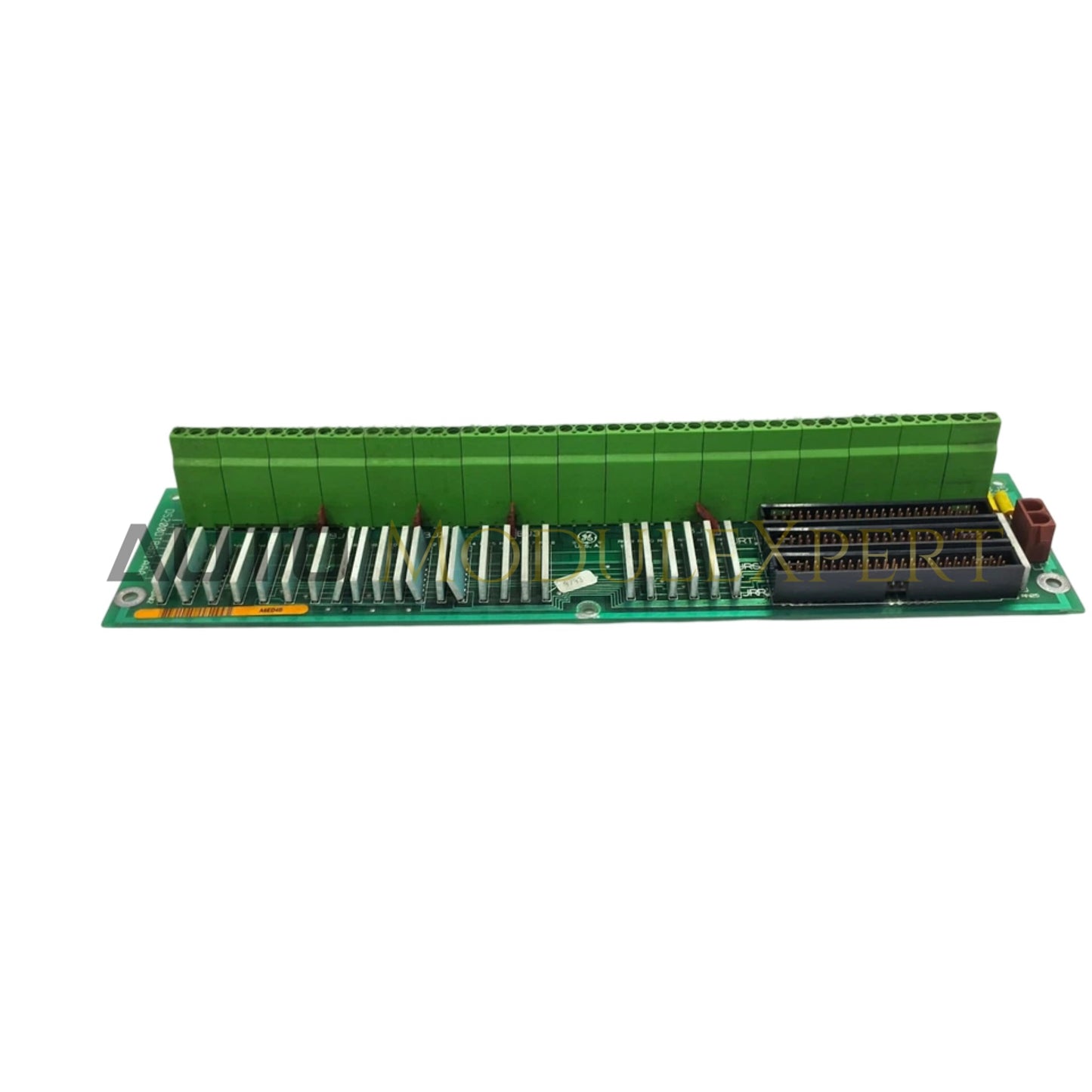

برد ترمینال GE FANUC DS200DTBBG1AAA، که بهعنوان DS200DTBBG1 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای خاتمه سیگنالهای میدانی و توزیع رابط در معماریهای سیستم کنترل Mark V عمل میکند. این برد بهعنوان نقطه اتصال فیزیکی اصلی برای اجرای مسیریابی سیگنال بین ابزار دقیق میدانی و پردازندههای کنترل در پلتفرمهای Mark V بهکار میرود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200DTBBG1AAA |
| برند | GE FANUC |
| ساخت | ایالات متحده آمریکا |
| وزن | ۰.۳ کیلوگرم |
| ابعاد | ۳.۵ سانتیمتر × ۱۳ سانتیمتر × ۱۳.۵ سانتیمتر |
| دمای کاری | محیط استاندارد صنعتی |
| مصرف برق | خاتمه سیگنال غیرفعال |
| محل نصب | قاب کابینت Mark V |
ارتباط باس بکپلین و سازگاری با فریمور
برد DS200DTBBG1AAA انتقال سیگنالهای میدانی به محیط باس بکپلین Mark V را تسهیل میکند. بهعنوان یک رابط خاتمه، این ماژول باید یکپارچگی فیزیکی خود را حفظ کند تا سرعت ارتباطی مطابق با نیازهای سیستم باقی بماند. اگرچه این برد یک قطعه غیرفعال است و نیازی به سازگاری با فریمور فلش ندارد، پرسنل فنی باید اطمینان حاصل کنند که اتصال باس بکپلین پایدار باقی بماند تا از تضعیف سیگنال یا تأخیر که میتواند بر ماهیت قطعی شبکه کنترل Mark V تأثیر بگذارد، جلوگیری شود.
سؤالات متداول
س: آیا این برد ترمینال میتواند در پیکربندی کنترل افزونه بدون تأثیر بر یکپارچگی مسیر سیگنال استفاده شود؟
ج: بله. این برد برای ادغام در معماریهای Mark V که پیکربندیهای افزونه را پشتیبانی میکنند طراحی شده است. اطمینان حاصل کنید که مسیر کابل به کنترلر افزونه متعادل باشد تا از ناسازگاری امپدانس در خطوط سیگنال جلوگیری شود.
س: آیا نیازهای خاصی برای زمین کردن نقاط خاتمه روی این برد وجود دارد؟
ج: بله. تمام شیلدهای کابل میدانی که به بلوکهای ترمینال متصل هستند باید به زمین مرجع کابینت متصل شوند. این کار از تأثیر نویز حالت مشترک بر سیگنالهای آنالوگ یا دیجیتال عبوری از برد جلوگیری میکند.
راهنمای نصب میدانی
- اطمینان حاصل کنید که تمام تغذیههای برق به حلقه کنترل مربوطه قبل از نصب برد قطع شده باشد.
- برد را با پایههای نصب کابینت تراز کرده و محکم ببندید تا پشتیبانی مکانیکی محکمی فراهم شود.
- بررسی کنید که تمام سیمکشی میدانی به طول مناسب لخت شده باشد تا از مس معرض که ممکن است باعث اتصال کوتاه موقتی شود جلوگیری شود.
- سیمها را در بلوکهای ترمینال وارد کرده و با کشیدن ملایم هر هادی، تثبیت مکانیکی را تأیید کنید.
- سیمهای شیلد تخلیه را به باس زمین کابینت متصل کنید و اطمینان حاصل کنید که اتصال محکم و بدون اکسیداسیون است.
- قبل از نصب نهایی در رک سیستم، کانکتورهای بکپلین را از نظر وجود هرگونه آلودگی یا ناهماهنگی پینها بررسی کنید.
