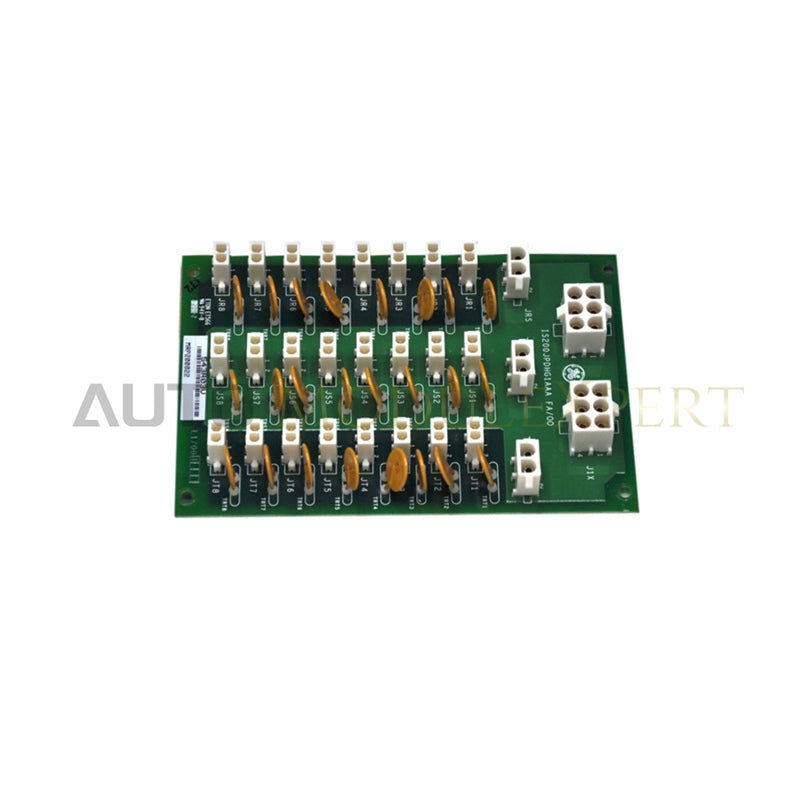

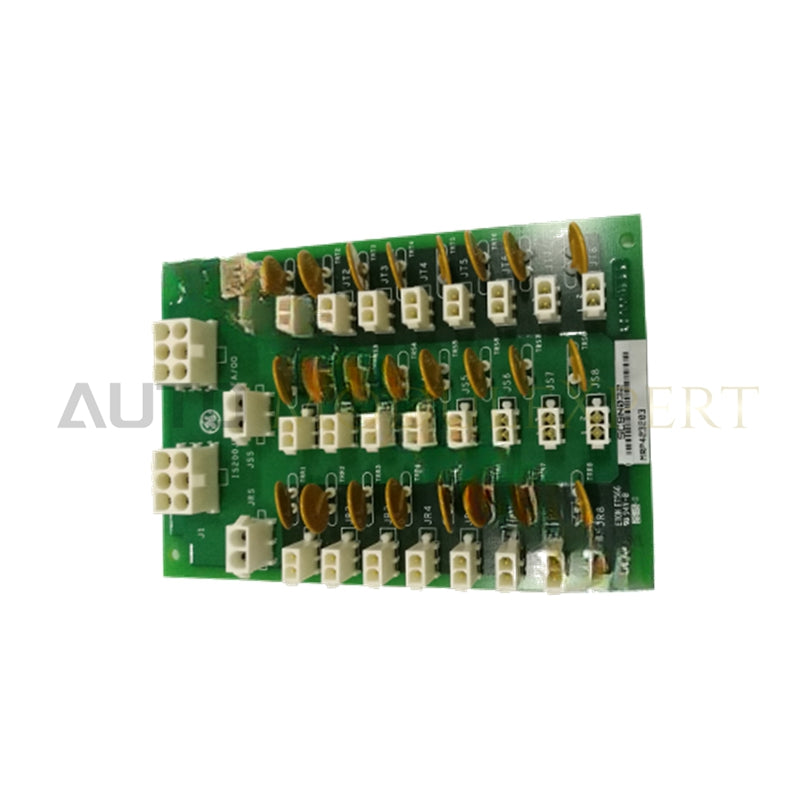

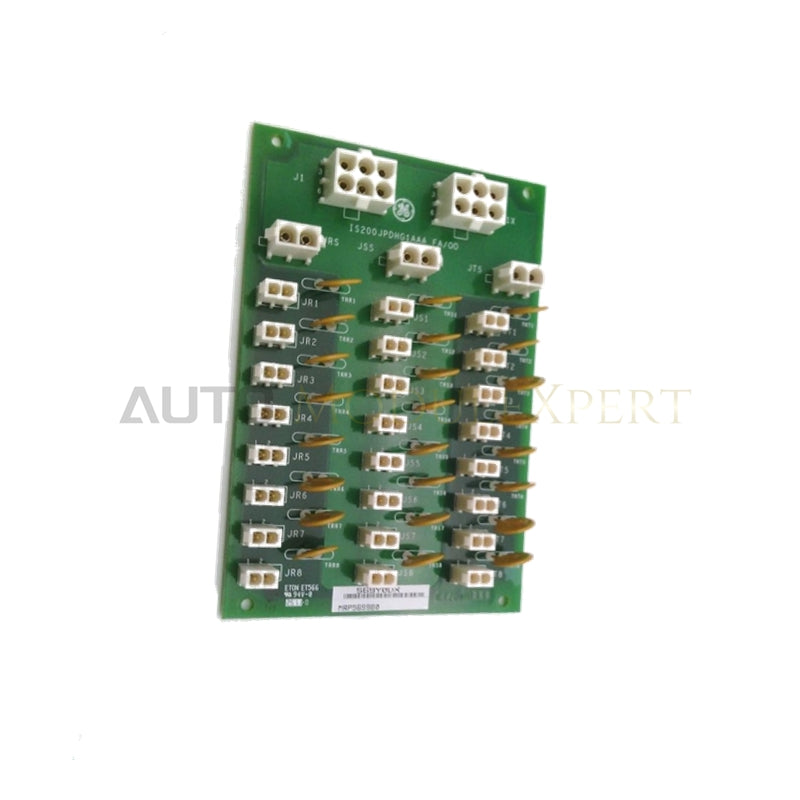

برد توزیع برق چگالی‌بالای GE IS200JPDHG1AAA
GE IS200JPDHG1AAA که با عنوان IS200JPDHG1 نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای توزیع انشعاب برق 24/28 VDC و حفاظت مدار در پلتفرم‌های سیستم کنترل توربین GE Mark VI و Mark VIe عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200JPDHG1AAA |
| برند | General Electric (GE) |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.9 kg |
| ابعاد | 20 cm x 11.5 cm x 5.7 cm |
| دمای کاری | -30 تا 65 deg C |
| مصرف برق | برد توزیع برق (ریل DC غیرفعال) |
| ولتاژ ورودی نامی | 24 / 28 VDC |
| ظرفیت توزیع | حداکثر 24 بسته I/O و 3 سوئیچ اترنت |
| تعداد کل کانکتورهای پلاگ | 29 کانکتور پلاگ مادگی (2 عدد 6 پین، 27 عدد 2 پین) |
| حفاظت مدار انشعاب | تجهیزات حالت جامد قابل‌تنظیم مجدد PTC |
| نوع نصب | ریل DIN |
سرعت ارتباط گذرگاه بک‌پلین و قطعیّت شبکه
این برد ریل‌های تحریک تنظیم‌شده 28 VDC را در سراسر تجهیزات شبکه IONet و بسته‌های I/O توزیع‌شده متصل تأمین می‌کند تا از قطع شبکه جلوگیری شود. تجهیزات حالت جامد PTC جریان بیش‌ازحد انشعاب را محدود می‌کنند و تضمین می‌کنند که خطاهای الکتریکی موضعی، سرعت ارتباط گذرگاه اصلی VME بک‌پلین را مختل نکنند یا اجرای قطعی شبکه EtherNet/IP و IONet را در ماژول‌های رک مجاور کاهش ندهند.
پرسش‌های متداول
پرسش: برد برق چگونه از بسته‌های I/O پایین‌دست هنگام رخدادهای جریان بیش‌ازحد محافظت می‌کند؟
پاسخ: خروجی انشعاب هر بسته I/O به یک تجهیز ضریب دمایی مثبت (PTC) مجهز است که هنگام عبور جریان خطا، مقاومت را به‌طور خودکار افزایش می‌دهد و پس از رفع وضعیت اضافه‌بار حرارتی، تنظیم مجدد می‌شود.
پرسش: آیا می‌توان چند برد توزیع برق را برای رک‌های کنترل بزرگ‌مقیاس به یکدیگر متصل کرد؟
پاسخ: کابل‌کشی میدانی از گسترش زنجیره‌ای از طریق هدرهای ورودی برق 6 پین پشتیبانی می‌کند تا بردهای JPDH اضافی از یک منبع مرکزی 28 VDC تغذیه شوند.
پرسش: چه نوع کانکتورهایی روی صفحه جلویی برد مدار یکپارچه شده‌اند؟
پاسخ: این برد دارای 29 کانکتور پلاگ مادگی است که شامل دو هدر ورودی برق 6 پین و بیست‌وهفت هدر 2 پین Mate-N-Lok است که در سه ردیف برای کابل‌کشی مستقیم بسته‌های I/O چیده شده‌اند.
راهنمای نصب میدانی
پیش از نصب مجموعه توزیع برق، مطمئن شوید تمام تغذیه‌کننده‌های برق اصلی بالادست 24/28 VDC کاملاً بی‌برق و برچسب‌گذاری و قفل‌گذاری شده‌اند. کارت را روی ریل DIN کابینت نصب کنید و آن را محکم فشار دهید تا گیره‌های نگهدارنده با پایه ریل درگیر شوند و از جابه‌جایی ناشی از ارتعاش عملیاتی توربین جلوگیری شود. تسمه‌های اتصال به زمین باید مستقیماً به قاب سازه‌ای محفظه متصل شوند تا مسیر زمین الکترواستاتیکی با امپدانس پایین ایجاد شود.
کانکتور هر دسته‌سیم 2 پین و 6 پین Mate-N-Lok را با پریز اختصاصی آن روی برد هم‌راستا کنید و مستقیم به داخل فشار دهید تا مکانیزم‌های ضامن پلاستیکی در جای خود قفل شوند. تمام کابل‌های توزیع برق DC را از کانال‌های سیم‌کشی مشخص‌شده کابینت عبور دهید و حداقل فاصله 300 mm را از هادی‌های AC ولتاژبالا و خروجی‌های درایو موتور حفظ کنید تا کوپلینگ میدان الکترومغناطیسی سرکوب شود. پیش از برق‌دار کردن منبع تغذیه اصلی، قطبیت تمام سیم‌های ورودی برق را بررسی کنید.
