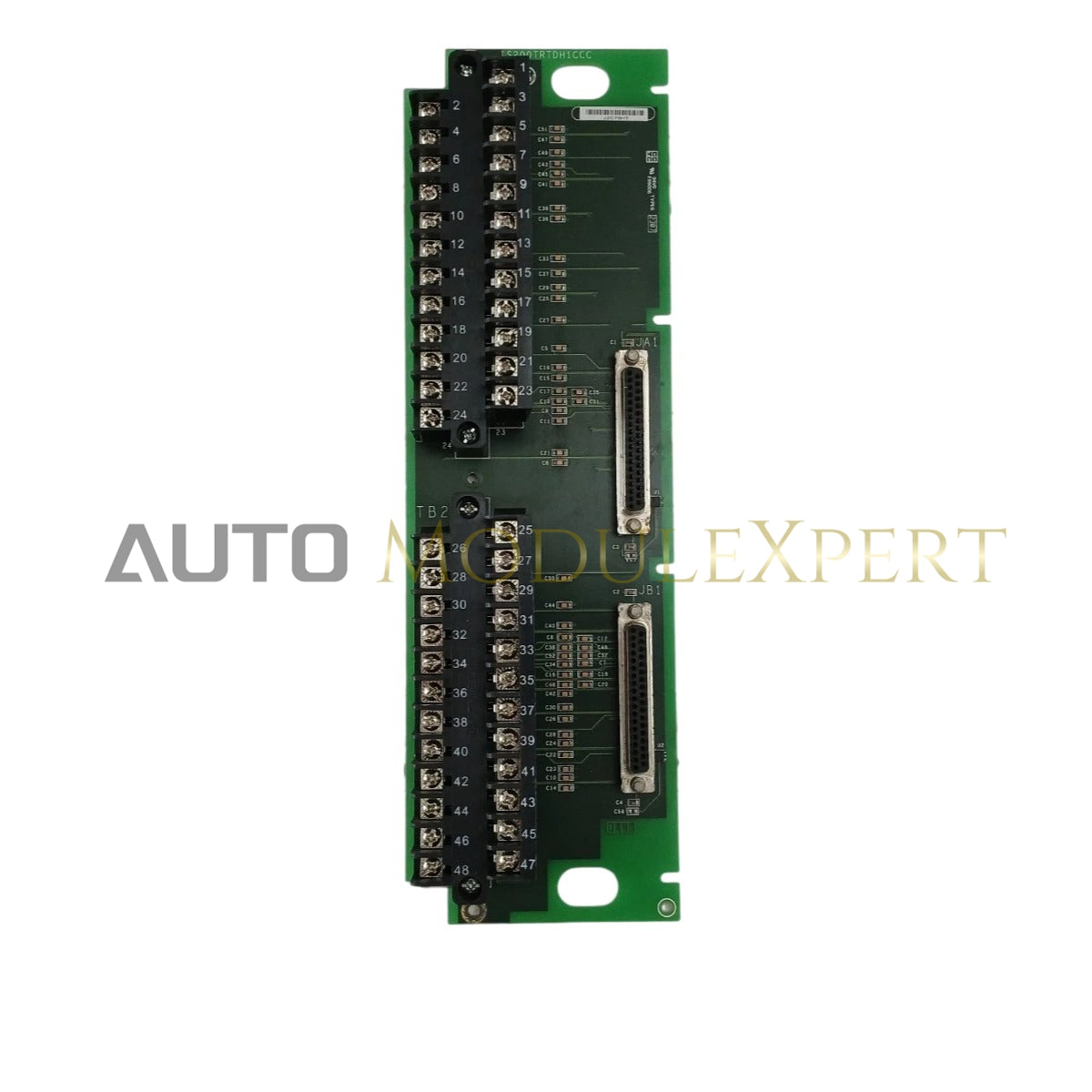

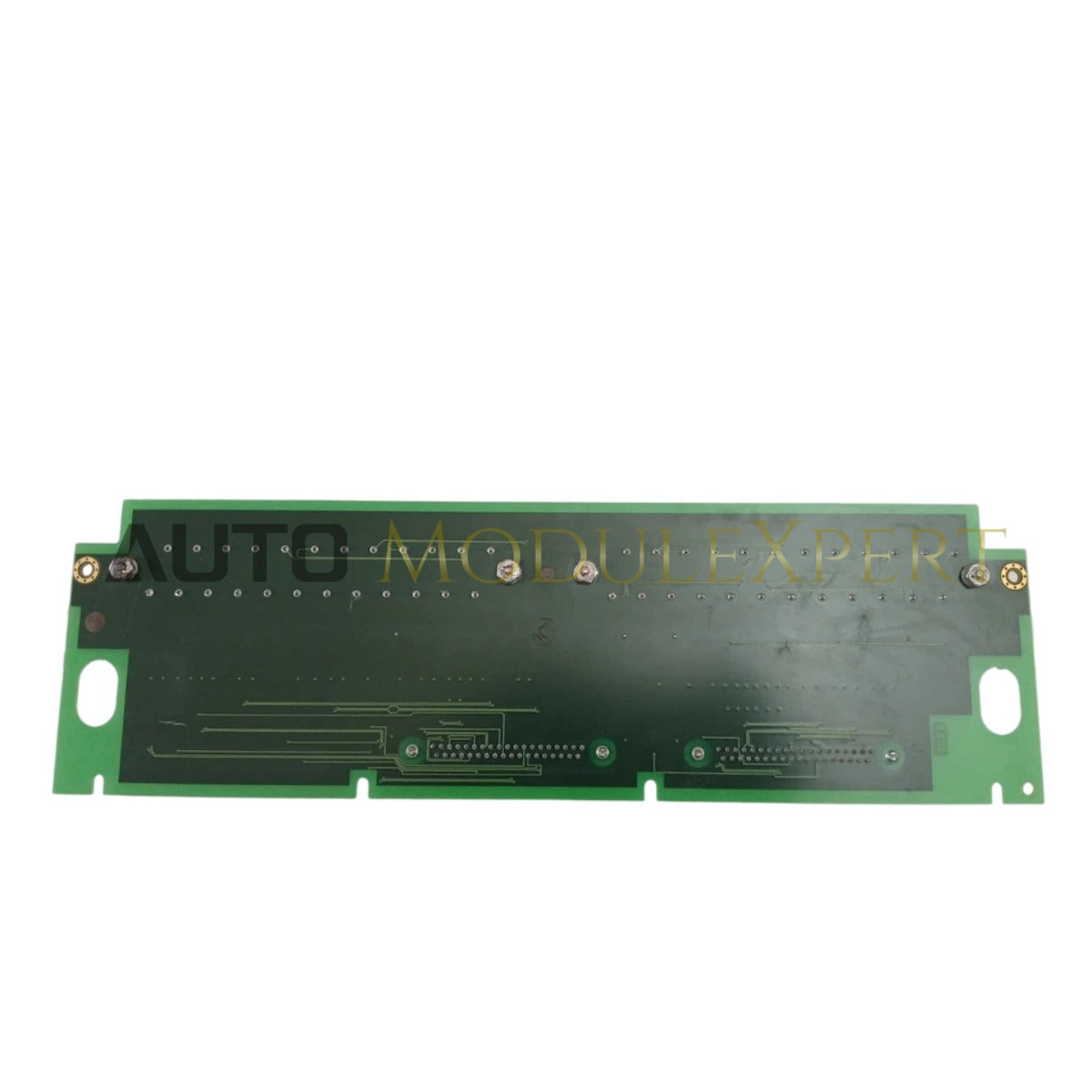

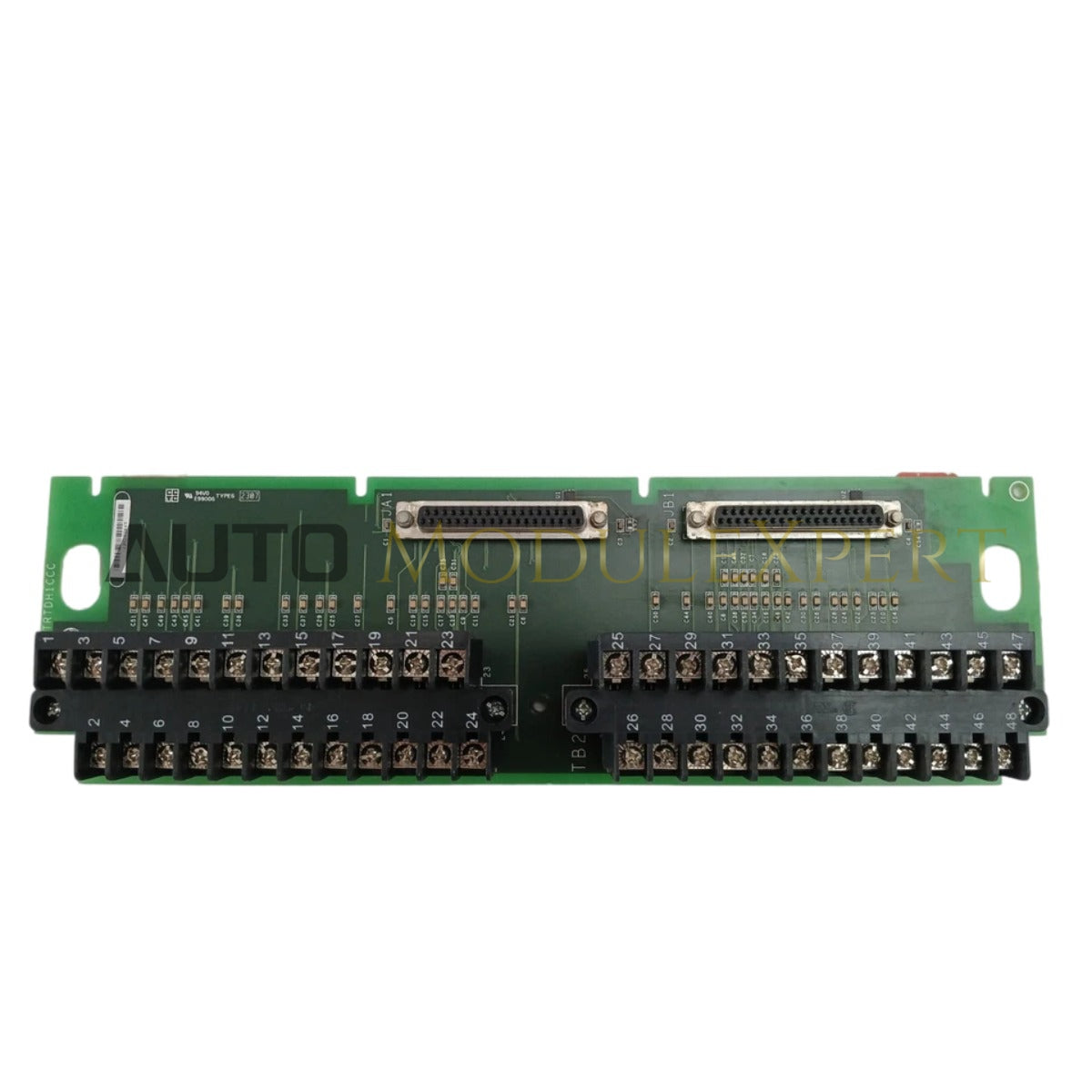

پیکربندی شده برای خاتمه سیگنال دمای با دقت بالا در سیستمهای کنترل توربین Mark VI، GE IS200TRTDH1C CC (برد ترمینال IS200TRTDH1C) اجرای فیزیکی و الکتریکی مستقیم اتصال حسگر RTD را فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200TRTDH1C CC |
| برند | GE |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.75 کیلوگرم |
| ابعاد | فرم فاکتور استاندارد برد ترمینال Mark VI |
| دمای کاری | منفی ۳۰ تا ۶۵ درجه سانتیگراد |
| مصرف برق | غیرفعال (تحریک توسط بسته I/O تأمین میشود) |
| ورودی سیگنال | RTD (حسگر دمای مقاومتی) |
سازگاری با فلش فرمافزار و یکپارچگی باس
IS200TRTDH1C CC با تسهیل مسیر سیگنال غیرفعال به بسته I/O مربوطه، یکپارچگی در محیط کنترل Mark VI را حفظ میکند. در حالی که خود برد شامل پردازش منطقی نیست، برای سازگاری با نسخههای خاص فرمافزار بسته I/O طراحی شده است. سرعت ارتباط باس پشتصفحه و تبدیل سیگنال توسط ماژولهای I/O مرتبط مدیریت میشود؛ بنابراین، اطمینان حاصل کنید که فرمافزار موجود روی پردازنده کنترل متصل، نیازهای مقیاسبندی ورودیهای RTD خاصی که از طریق این برد ترمینال مسیردهی شدهاند را پشتیبانی میکند. بهروزرسانی حافظه فلش بسته I/O بر ویژگیهای فیزیکی خاتمه تأثیر نمیگذارد اما برای خطیسازی دقیق دما و گزارشگیری تشخیصی لازم است.
سؤالات متداول
س: آیا این برد ترمینال میتواند جبران اتصال سرد RTD را به صورت محلی انجام دهد؟
ج: خیر. سیگنالهای RTD مبتنی بر مقاومت هستند و نیازی به جبران اتصال سرد (CJC) ندارند. سیگنال مستقیماً به بسته I/O هدایت میشود که تبدیل مقاومت به دما را انجام میدهد.
س: آیا انجام تعمیرات زنده یا تعویض سیم در حالی که سیستم روشن است مجاز است؟
ج: رویه استاندارد این است که قبل از تغییر ترمینالها روی این برد، تغذیه حلقه I/O مربوطه قطع شود. در حالی که برد غیرفعال است، اتصال کوتاه ناخواسته پایههای ورودی هنگام تغییر سیمکشی میتواند باعث خطا در بسته I/O یا اختلال در حلقه کنترل شود.
راهنمای نصب در محل
- نصب: برد را با استفاده از سختافزار نصب ارائه شده، به ریل DIN کابینت یا سطح نصب شاسی محکم کنید. اطمینان حاصل کنید که فضای کافی برای جریان هوا وجود دارد.
- سیمکشی سیگنال: برای تمام اتصالات RTD از کابلهای جفتپیچخورده شیلددار استفاده کنید. شیلد کابل را به نقطه زمین ترمینال مشخص شده روی برد متصل کنید تا تداخل الکترومغناطیسی کاهش یابد.
- خاتمهدهی: عایق را به عمق مناسب جدا کنید. هادیها را زیر پیچهای ترمینال با گشتاور 0.5 نیوتنمتر محکم کنید تا اتصال با مقاومت پایین تضمین شود.
- بررسی حلقه: قبل از راهاندازی سیستم، بررسی مقاومت حلقه را در برد ترمینال انجام دهید تا اطمینان حاصل شود مقاومت کل در محدوده مشخص شده برای نوع RTD متصل شده قرار دارد.
