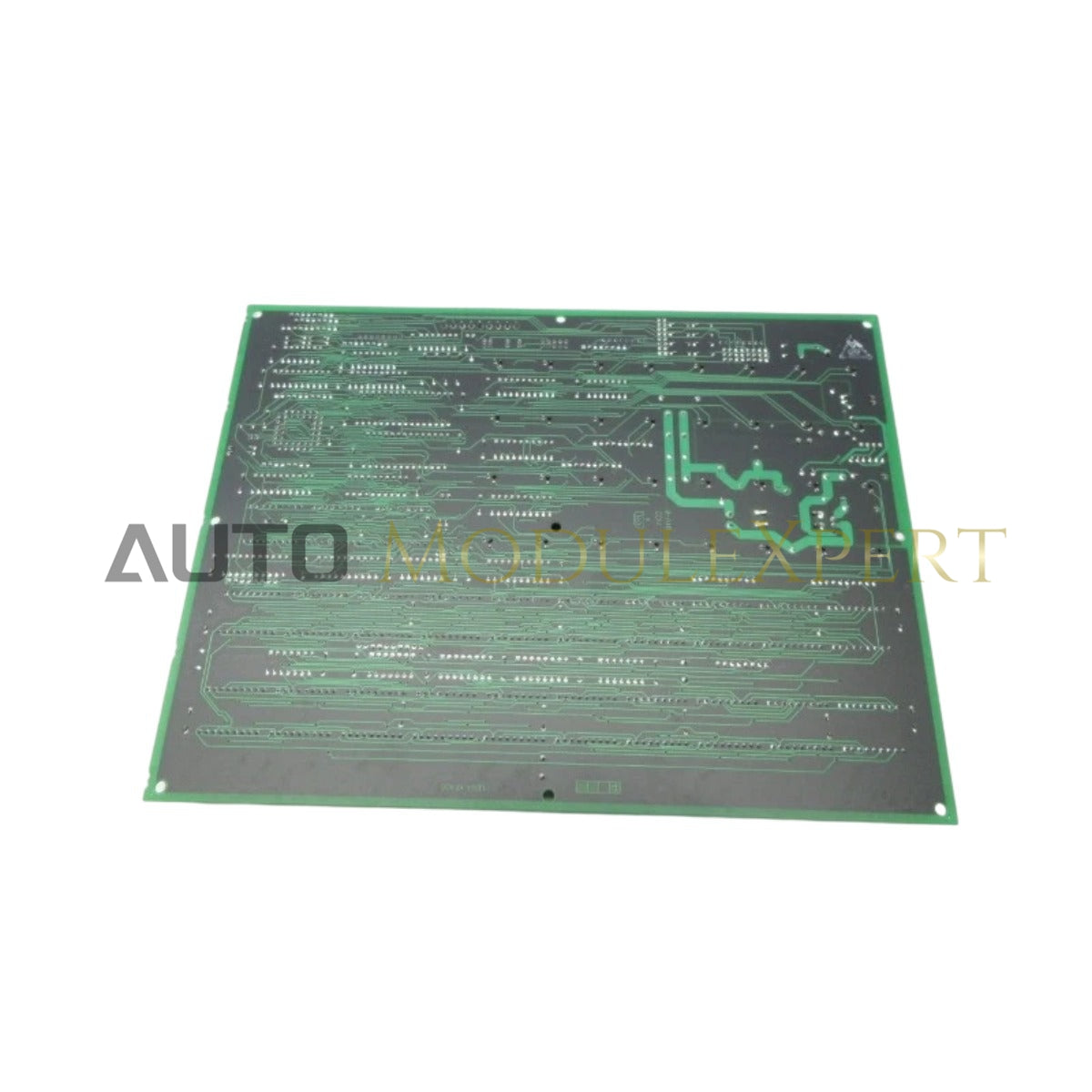

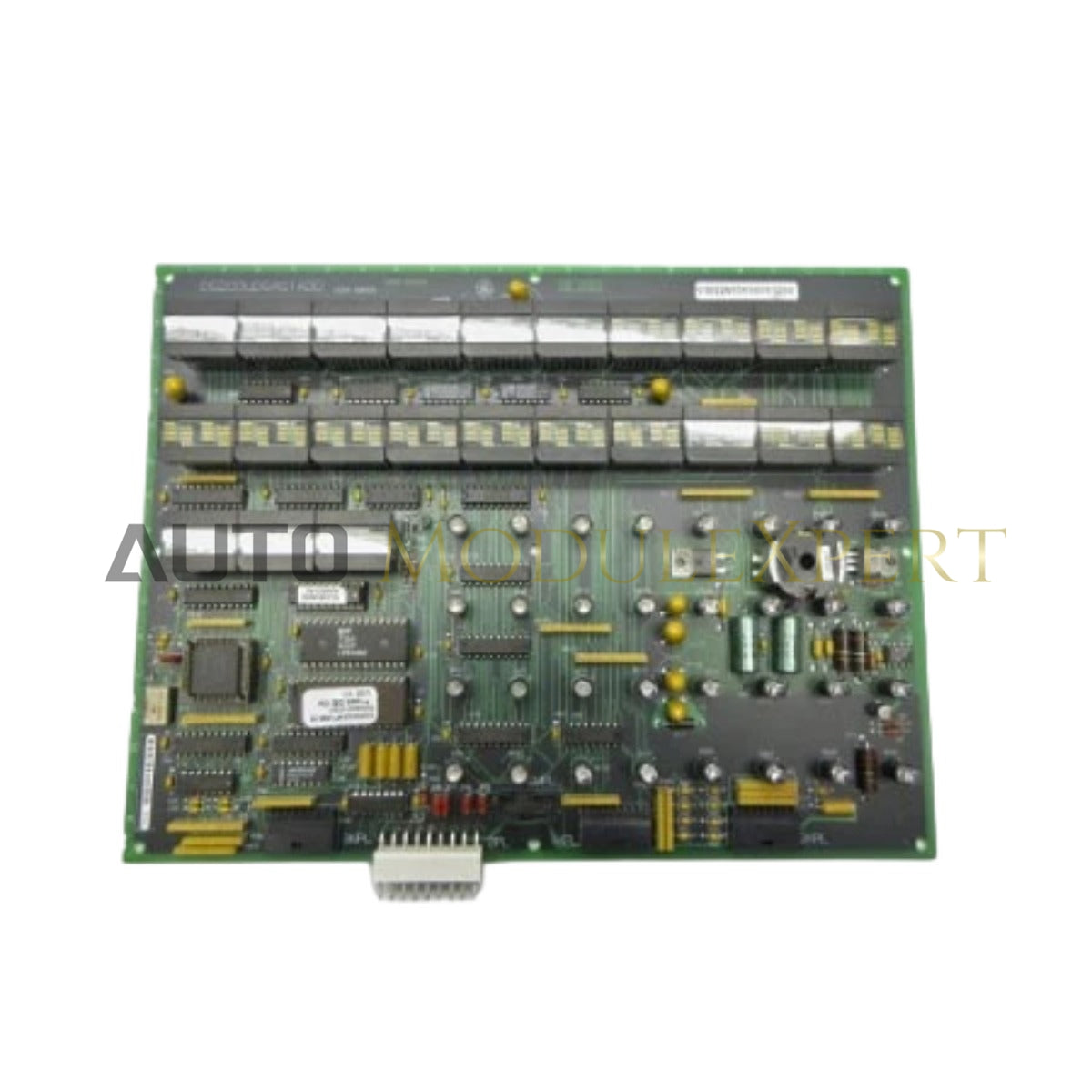

برد تحریک General Electric DS200UDSAG1ADD، که بهعنوان DS200UDSAG1 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای تحریک میدان مبتنی بر SCR و تنظیم ولتاژ در سیستمهای درایو و کنترل عمل میکند. این ماژول بازخورد آنالوگ را پردازش میکند تا سیگنالهای گیت را تعدیل کرده و خروجی جریان بالا به میدانهای الکتریکی را مدیریت کند و در عین حال همگامسازی دقیق حلقه کنترل را حفظ نماید.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | DS200UDSAG1ADD |
| برند | General Electric |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.1 کیلوگرم |
| ابعاد | 26 سانتیمتر × 18 سانتیمتر × 5 سانتیمتر |
| دمای کاری | -10 تا 60 درجه سانتیگراد |
| مصرف برق | 15 W (توان کنترل اسمی) |
| منبع تغذیه | 125 VDC با تلورانس +/- 20% |
| خروجی تحریک | 5 آمپر پیوسته، 10 آمپر اوج |
| کانالهای SCR | 6 |
| ذخیره انرژی | 470 میکروفاراد در 200 ولت |
شبکههای قطعی Profinet / EtherNet/IP
برد DS200UDSAG1ADD برای ادغام در معماریهای کنترل قطعی طراحی شده است. این برد از منطق گیت با سرعت بالا استفاده میکند تا اطمینان حاصل شود که توالیهای فایرینگ با چرخه اسکن کنترلر اصلی همگام باقی میمانند. سازگاری با فلش فریمور تضمین میکند که منطق ماژول با بهروزرسانیهای سطح سیستم هماهنگ باقی بماند و عملکرد شبکه بدون نوسان سیگنال حفظ شود. درایورهای گیت اپتو ایزوله شده جداسازی لازم برای ارتباط باس با سرعت بالا و تحریک دقیق SCR در حلقههای کنترل صنعتی پرتقاضا را فراهم میکنند.
سؤالات متداول
س: آیا DS200UDSAG1ADD میتواند در پیکربندی کنترل افزونه استفاده شود؟
ج: بله، این ماژول برای سازگاری با طرحهای تحریک افزونه استاندارد طراحی شده است. با این حال، هنگام کار موازی، کاربران باید اطمینان حاصل کنند که مقیاسبندی سیگنال بازخورد در تمام ماژولها بهطور یکسان کالیبره شده است تا از جریانهای چرخشی بین کانالهای تحریک جلوگیری شود.
س: آیا کانکتور روبان 50 پین مستعد خستگی مکانیکی است؟
ج: کانکتور روبان 50 پین یک رابط استاندارد برای سیستمهای درایو GE است. برای جلوگیری از خستگی پینها یا تماس متناوب سیگنال، کابل روبان باید با تسکین تنش مناسب محکم شود و پس از نصب نهایی نباید در معرض لرزش یا فشار قرار گیرد.
راهنمای نصب در محل
- سیستم را خاموش کرده و قبل از دست زدن به برد، تخلیه خازنهای ذخیره انرژی را تأیید کنید.
- ماژول را در رک کابینت مشخص شده تراز کرده و اطمینان حاصل کنید که اتصال بکپلین بهطور محکم قرار گرفته است قبل از سفت کردن سختافزار نصب.
- کابل روبان 50 پین را از نظر هرگونه نشانه اکسیداسیون یا پینهای خمیده قبل از اتصال به رابط کنترل بررسی کنید.
- سیمکشی میدان را در ترمینال 8 پین با استفاده از مشخصات گشتاور مناسب به پایان برسانید تا اتصال با امپدانس پایین تضمین شود.
- اطمینان حاصل کنید که همه زمینهای شیلد برای ورودیهای بازخورد آنالوگ به یک نقطه مرجع زمین کابینت متصل شدهاند تا از تداخل حلقه زمین جلوگیری شود.
- بررسی کنید که ولتاژ تغذیه (125 VDC) در محدوده تلورانس +/- 20% تحت شرایط بار کامل باقی بماند.
