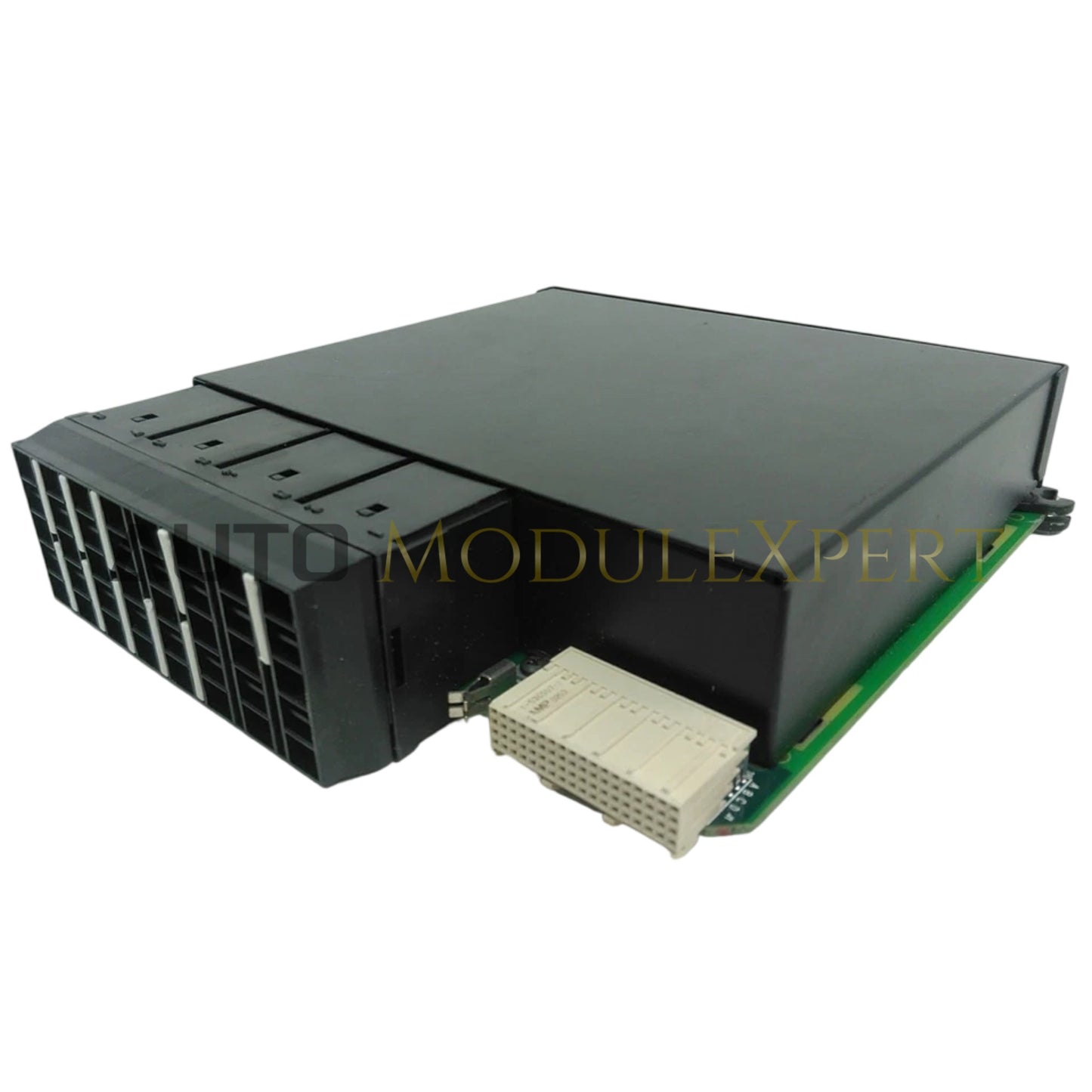

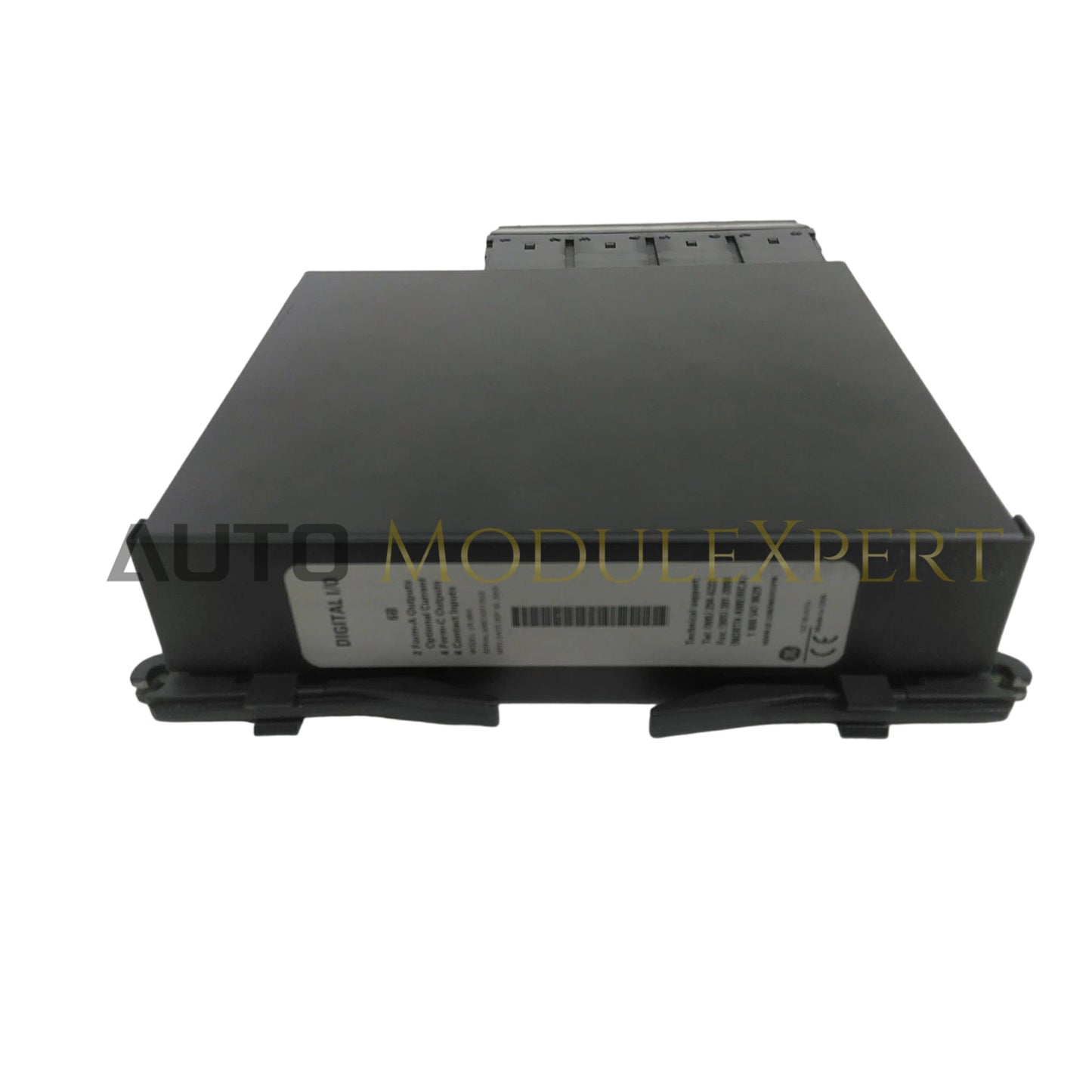

کارت دیجیتال ورودی/خروجی General Electric UR 6BH که به عنوان 6BH نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای پردازش سیگنالهای گسسته با چگالی بالا در پلتفرمهای رله یونیورسال مولتیلین (UR) عمل میکند. این ماژول رابط فیزیکی لازم برای نظارت بر ورودیهای وضعیت خارجی و اجرای خروجیهای کنترلی را فراهم میکند و به عنوان پیوند حیاتی بین دستگاههای گسسته سطح میدانی و منطق حفاظتی داخلی رله عمل میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | UR 6BH |
| برند | General Electric |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.6 کیلوگرم |
| ابعاد | 28 سانتیمتر × 11.5 سانتیمتر × 4.5 سانتیمتر |
| دمای کاری | محیط استاندارد صنعتی |
| مصرف برق | بسته به وضعیت بار ورودی/خروجی |
| نوع ماژول | ماژول دیجیتال ورودی/خروجی |
| پلتفرم سیستم | رله یونیورسال مولتیلین (UR) |
ارتباط باس بکپلین و شرایطدهی سیگنال
ماژول UR 6BH با باس بکپلین رله ادغام میشود تا انتقال دادههای قطعی بین حسگرهای میدانی و پردازنده مرکزی را تسهیل کند. این ماژول از رابطهای باس با سرعت بالا استفاده میکند تا اطمینان حاصل شود که تغییرات سیگنال گسسته در چرخه اجرای منطق از پیش تعریف شده رله اسکن و پردازش میشوند. سازگاری فلش فریمور به نسخه شاسی رله میزبان بستگی دارد؛ نصابها باید تأیید کنند که نسخه نرمافزار واحد پایه از پیکربندی ماژول 6BH پشتیبانی میکند تا نگاشت ورودی/خروجی و گزارشگیری تشخیصی به درستی انجام شود.
سؤالات متداول
س: آیا UR 6BH از تعویض داغ در حالی که رله روشن است پشتیبانی میکند؟
ج: خیر. UR 6BH برای نصب یا جداسازی در حالت روشن طراحی نشده است. رله باید کاملاً خاموش شود تا از آسیب الکتریکی به پینهای بکپلین جلوگیری شده و پایداری پیکربندی داخلی رله در طول نگهداری تضمین شود.
س: چگونه باید ورودیهای دیجیتال را مدیریت کرد تا یکپارچگی سیگنال حفظ شود؟
ج: ورودیهای دیجیتال باید با کابلهای جفتپیچخورده شیلددار سیمکشی شوند. شیلدها باید به پیچ زمین شاسی رله متصل شوند تا تداخل الکترومغناطیسی کاهش یافته و تشخیص وضعیت در محیطهای پست فشارقوی بهطور قابل اطمینانی انجام شود.
راهنمای نصب در محل
- اطمینان حاصل کنید که شاسی رله UR از تمام منابع تغذیه ایزوله شده و محل کار از هرگونه زباله هادی پاک است.
- اطمینان حاصل کنید که شکاف تعیین شده در شاسی رله تمیز و بدون مانع است.
- ماژول UR 6BH را با راهنمای شکاف شاسی تراز کرده و آن را به داخل رله تا زمانی که کانکتورهای بکپلین نصب شده در پشت کاملاً جا بیفتند، وارد کنید.
- ماژول را با استفاده از پیچهای قفلکننده پنل جلویی یکپارچه محکم کنید تا پایداری مکانیکی و تماس زمین مناسب تضمین شود.
- تمام سیمکشی گسسته خارجی را به ترمینالهای تعیین شده متصل کنید و اطمینان حاصل کنید که عایق به دقت برداشته شده تا هادیهای برهنه وجود نداشته باشد.
- یک تست خودکار سختافزاری از طریق پنل جلویی رله یا نرمافزار EnerVista UR اجرا کنید تا تأیید شود ماژول به درستی شناسایی شده و تمام نقاط ورودی/خروجی عملیاتی هستند.
