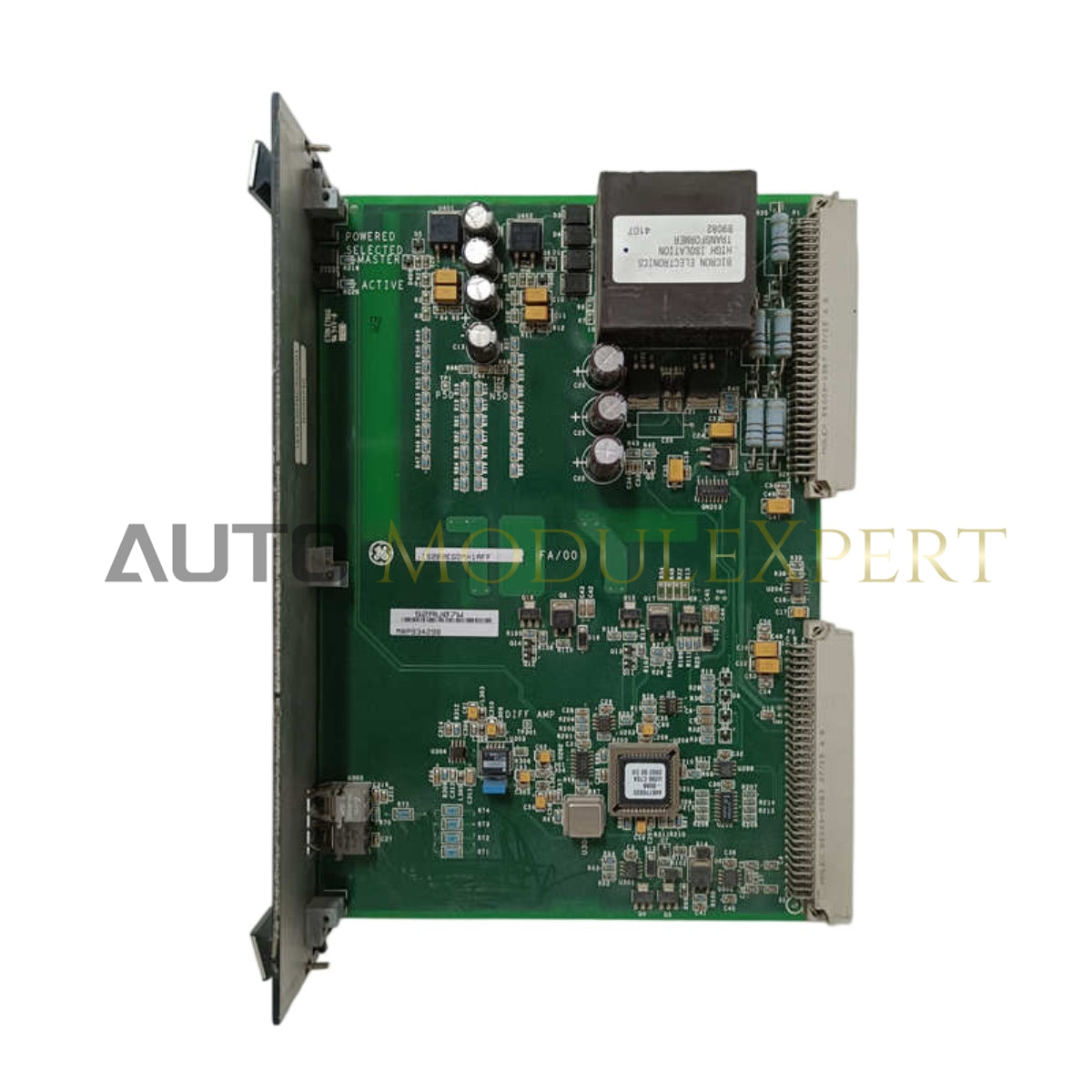

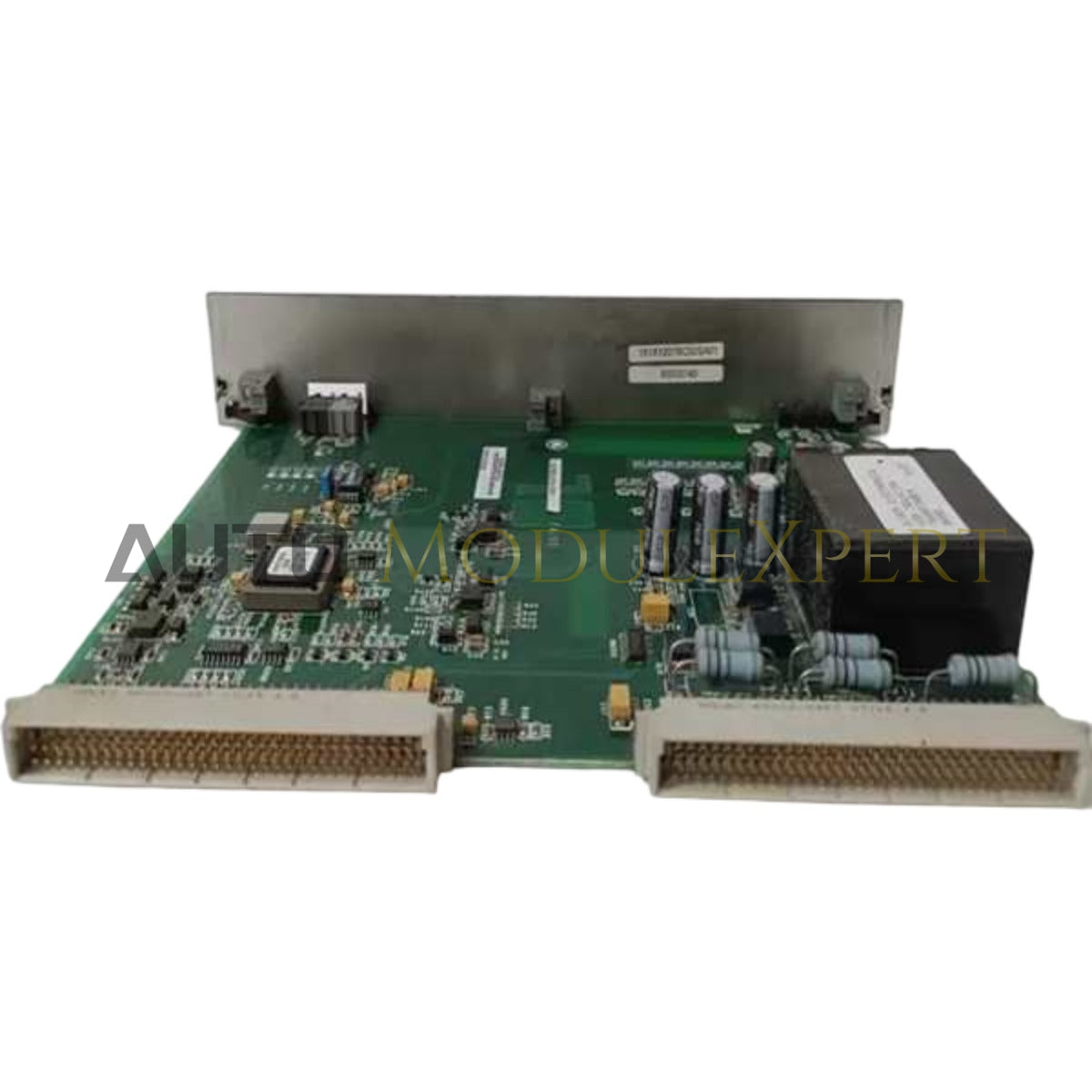

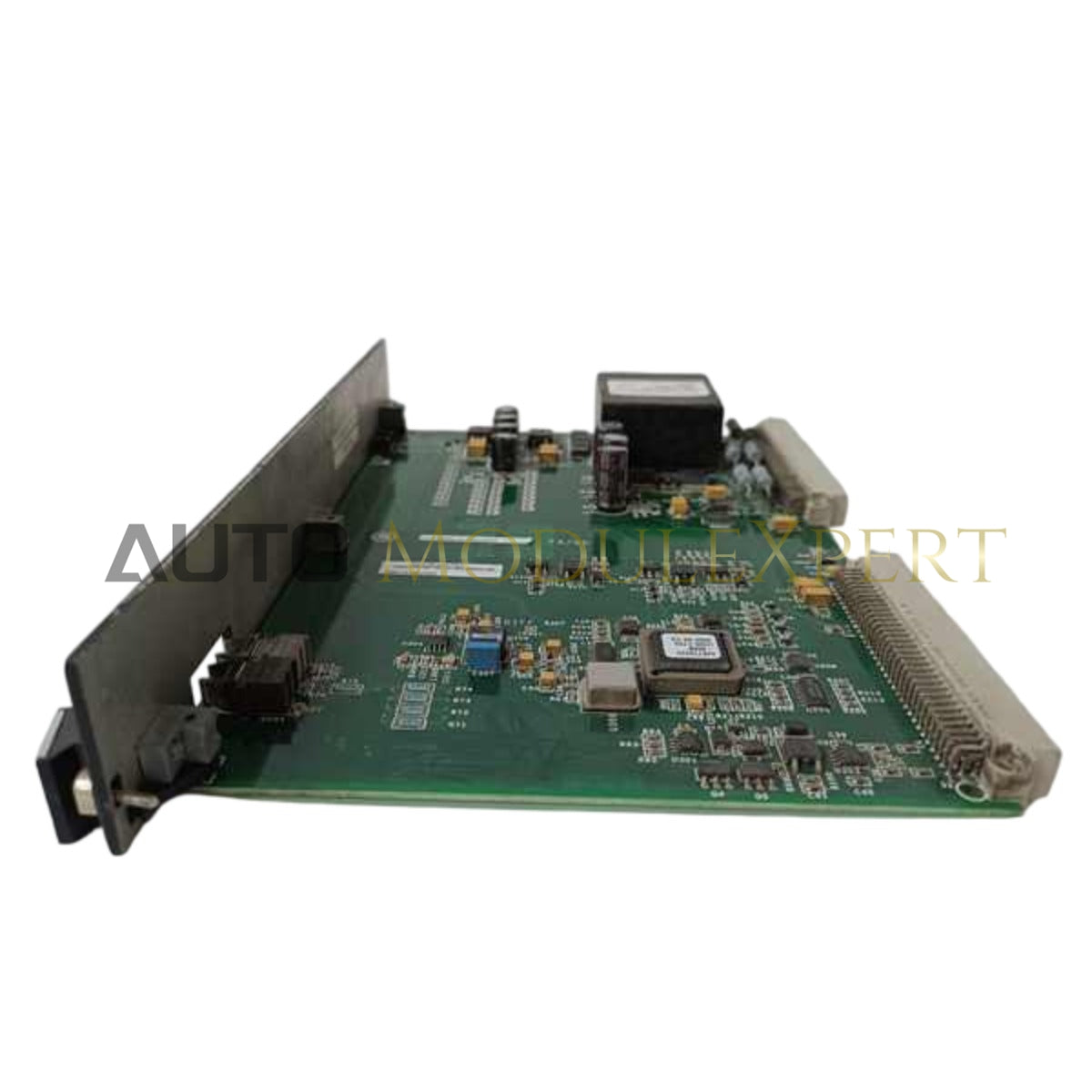

ماژول تشخیص اتصال زمین میدان تحریک General Electric IS200EGDMH1AFF، که بهعنوان IS200EGDMH1 نیز شناخته میشود، بهعنوان یک قطعه سختافزاری اختصاصی برای پایش مداوم عایقبندی در سیستمهای کنترل تحریک EX2100 عمل میکند. این ماژول، حسگری الکتریکی مستقیم از سیمپیچ میدان ژنراتور نسبت به پتانسیل زمین فراهم میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200EGDMH1AFF |
| برند | General Electric |
| ساخت | ایالات متحده آمریکا |
| وزن | 0.54 کیلوگرم (1 پوند و 3 اونس) |
| ابعاد | 22.86 سانتیمتر × 15.24 سانتیمتر × 3.81 سانتیمتر |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| مصرف برق | 15 وات |
| محل نصب | قفسه پشتتخته تغذیه تحریک (EPBP) |
تشخیص اتصال زمین تحریک و اجرای حالت ایمن
این ماژول برای شناسایی خطاهای با امپدانس بالا در مدار میدان ژنراتور طراحی شده است. این ماژول از توپولوژی مدار پل برای پایش مداوم ولتاژ پتانسیل هر دو باس میدان مثبت و منفی استفاده میکند. اگر جریان نشتی اندازهگیریشده از آستانه برنامهریزیشده فراتر رود، ماژول یک وقفه سختافزاری به تنظیمکننده تحریک ارسال میکند و سیستم کنترل را برای اجرای خاموشی کنترلشده یا اعلام هشدار فعال میسازد. این فرآیند اجرای حالت ایمن را تضمین میکند تا از عملکرد طولانیمدت در شرایط عایقبندی آسیبدیده جلوگیری شود، که در غیر این صورت منجر به آسیب فاجعهبار به سیمپیچ روتور خواهد شد.
سؤالات متداول
س: آیا میتوان IS200EGDMH1AFF را در حالی که تحریک فعال است تعویض کرد؟
ج: این ماژول میتواند در حین عملیات تعویض شود به شرطی که سیستم EX2100 در حالت «آزمایش» یا «خاموش» برای عملکرد تشخیص زمین از طریق رابط کاربری قرار گیرد تا از قطعهای ناخواسته در هنگام وارد یا خارج کردن ماژول جلوگیری شود.
س: پسوند «AFF» در مورد سازگاری سختافزاری چه معنایی دارد؟
ج: پسوند «AFF» نشاندهنده سطح بازنگری سختافزاری خاص است. هنگام تعویض این ماژول، لازم است اطمینان حاصل شود که واحد جایگزین با نرمافزار کنترل EX2100 موجود از نظر سازگاری فلش فرمور مطابقت دارد، زیرا سطوح بازنگری قدیمیتر ممکن است پارامترهای حساسیت مورد نیاز توسط ثابتهای کنترل جدید را پشتیبانی نکنند.
راهنمای نصب در محل
- نصب: اطمینان حاصل کنید که ماژول بهطور محکم در شکافهای تعیینشده روی پشتتخته تغذیه تحریک (EPBP) قرار گرفته است. ماژول برای ارتباط و تأمین برق کمولتاژ به پشتتخته متکی است.
- زمین کردن: اتصال زمین شاسی روی EPBP را بررسی کنید که تمیز و محکم باشد. امپدانس زمین ضعیف باعث خوانشهای نادرست خطای زمین به دلیل نویز مشترک القایی خواهد شد.
- سیمکشی سیگنال: هنگام اتصال سیمهای پایش میدان، اطمینان حاصل کنید که سیمها از طریق کانالهای محافظ EMI مشخص شده عبور داده شدهاند. سیمهای میدان باید از مدارهای AC با ولتاژ بالا جدا باشند تا از خرابی عایق ورودی حسگر جلوگیری شود.
- کالیبراسیون: پس از نصب فیزیکی، با استفاده از روشهای دستی GEI-100467 حساسیت تشخیص زمین را بررسی کنید تا اطمینان حاصل شود که ماژول سطوح ولتاژ مرجع را بهدرستی به تنظیمکننده گزارش میدهد.
