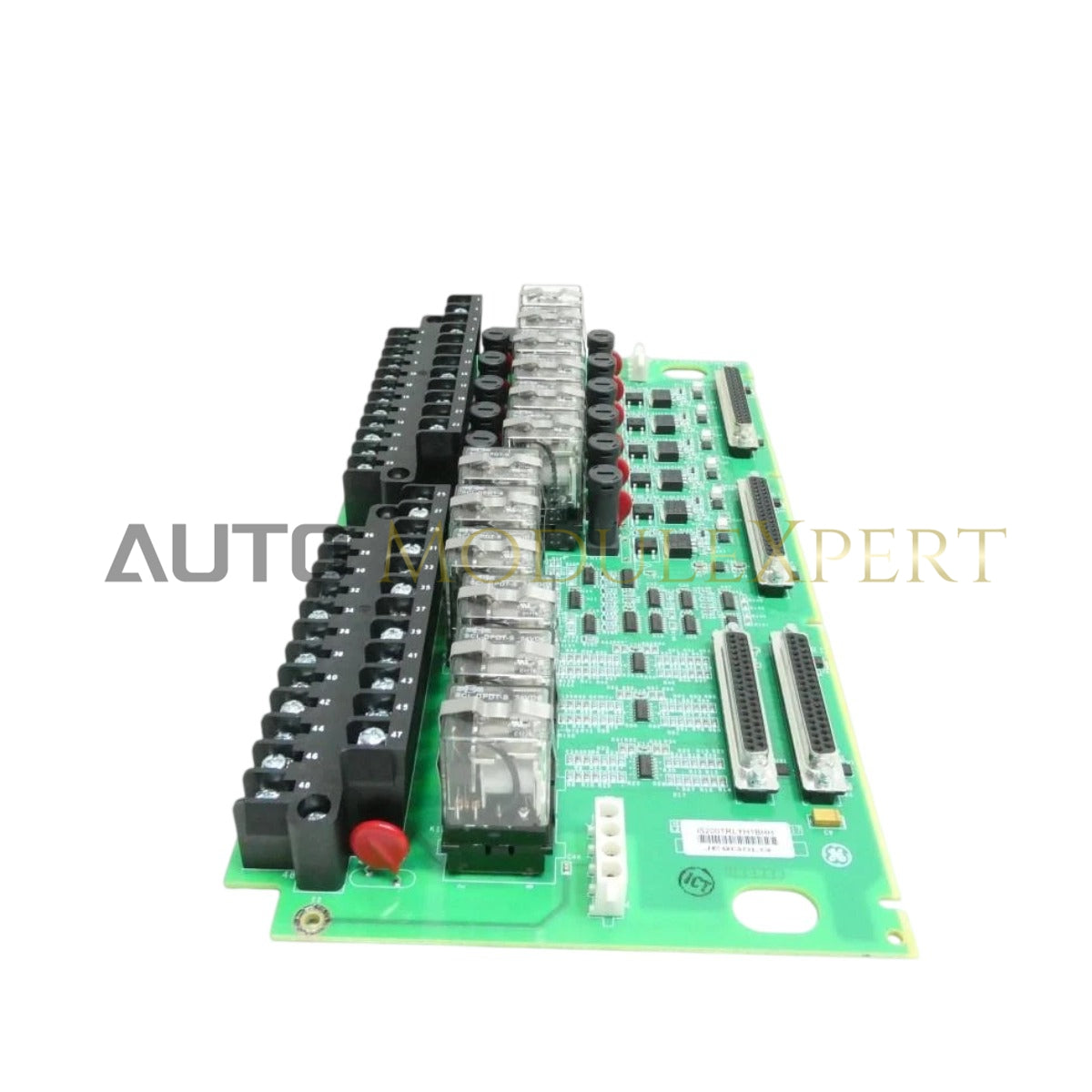

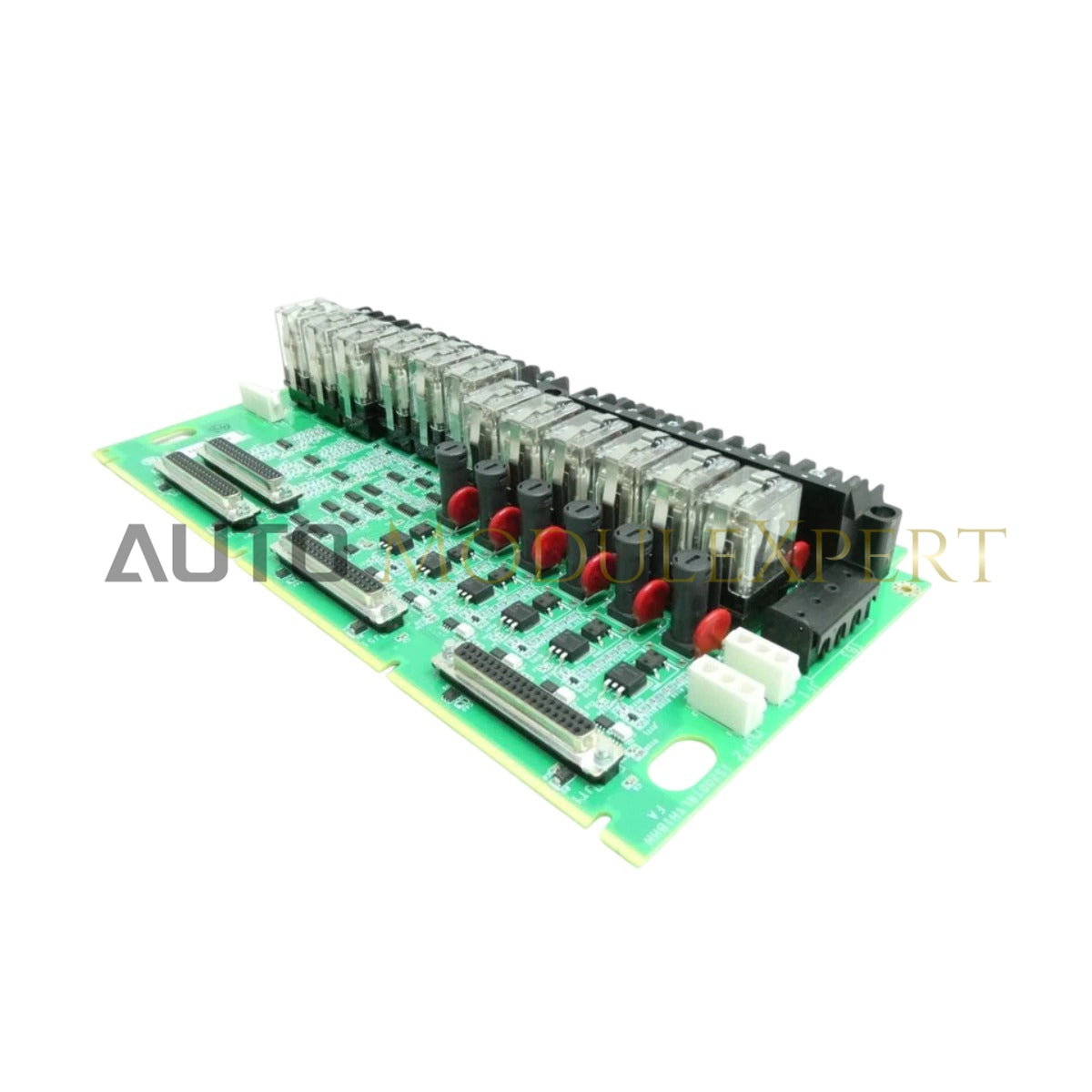

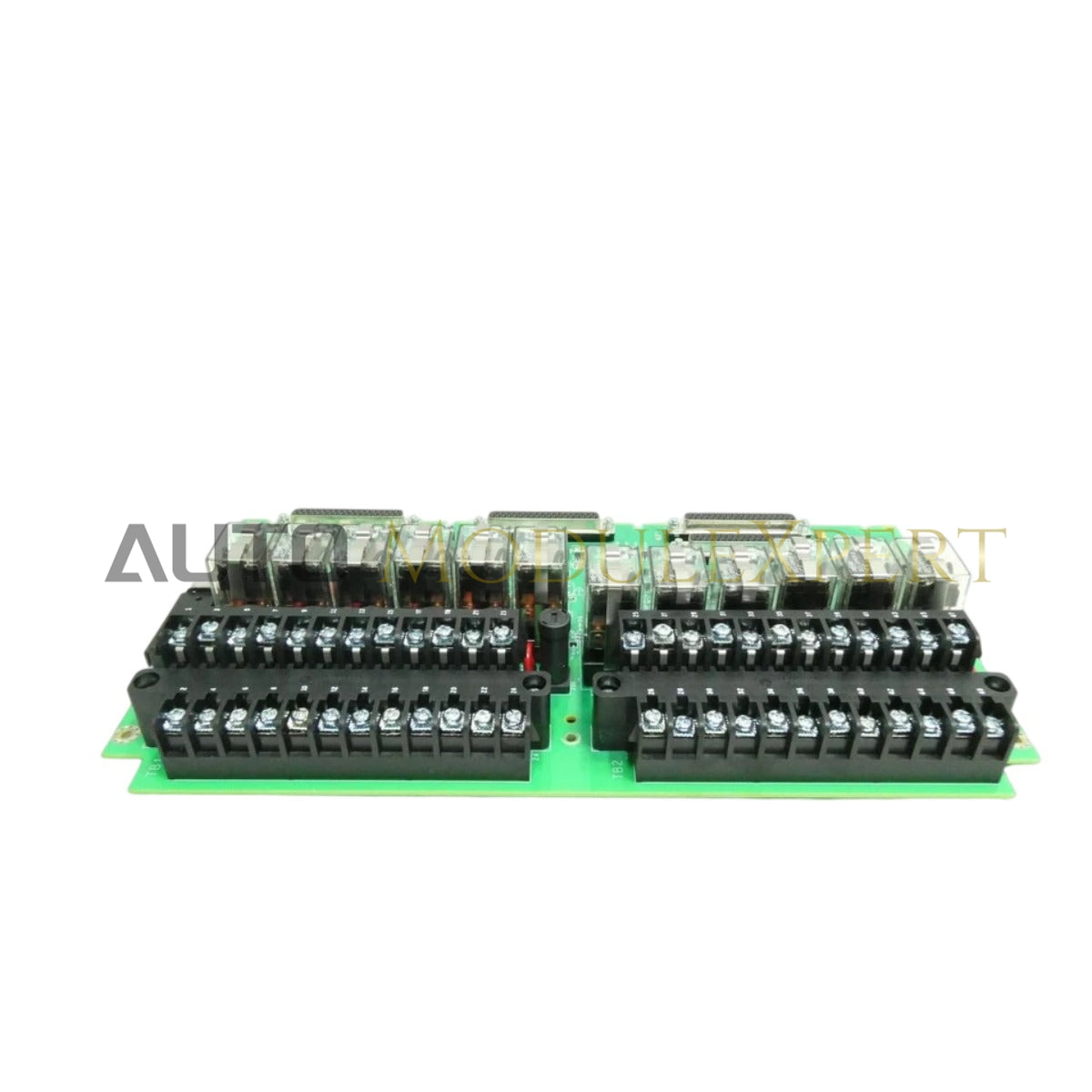

برد ترمینال رله General Electric IS200TRLYH1B، که بهعنوان IS200TRLYH1 نیز شناخته میشود، بهعنوان برد ترمینال رله اصلی IS200TRLYH1 برای اجرای ایزولاسیون سیگنال و سوئیچینگ بار جریان بالا در پلتفرمهای کنترل توربین Mark VI استفاده میشود.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS200TRLYH1B |
| برند | General Electric |
| مبدأ | ایالات متحده آمریکا |
| وزن | 1.42 کیلوگرم |
| ابعاد | 33 سانتیمتر × 17.8 سانتیمتر × 5.5 سانتیمتر |
| دمای کاری | منفی 20 تا 60 درجه سانتیگراد |
| مصرف برق | 12 W |
| تعداد رلهها | 12 رله مکانیکی فرم C |
ارتباط باس بکپلین و سازگاری فریمور
این ماژول امکان مسیریابی سیگنال بین پردازنده کنترل و عناصر کنترل نهایی در سطح میدانی را فراهم میکند. سرعت ارتباط باس بکپلین از طریق مسیرهای مسی با یکپارچگی بالا حفظ میشود که برای مدیریت حالتهای سوئیچینگ سریع مورد نیاز کنترل خروجی گسسته طراحی شدهاند. سازگاری فریمور فلش به واسطه رابط پک I/O مرتبط تعیین میشود؛ بهعنوان یک برد ترمینال غیرفعال، این واحد نیازی به بهروزرسانی مستقل فریمور ندارد، اما باید با نسخه پک I/O سازگار با ویژگیهای زمانی رله و آستانههای ولتاژ نسخه H1 جفت شود.
سؤالات متداول
س: آیا رلههای خروجی روی IS200TRLYH1B در حین عملیات سیستم قابل تعویض داغ هستند؟
ج: خود برد برای نصب استاندارد در داخل کابینت طراحی شده است؛ با این حال، از آنجا که رلهها برق میدانی را سوئیچ میکنند، حلقه خروجی مربوطه باید قبل از تلاش برای تعویض فیزیکی یا عیبیابی کنتاکتهای رله، از برق خارج شده یا سیستم در حالت نگهداری قرار گیرد.
س: وضعیت فیزیکی رلهها چگونه توسط سیستم نظارت میشود؟
ج: وضعیت رله از طریق رابط بکپلین متصل به پک I/O میزبان نظارت میشود. سیستم منطق انرژیدادن به سیمپیچ را پیگیری میکند؛ اما تأیید بسته شدن واقعی کنتاکتها ممکن است نیازمند حلقههای بازخورد خارجی باشد اگر نظارت با یکپارچگی بالا مورد نیاز باشد.
راهنمای نصب میدانی
- ثبات نصب: برد را با استفاده از تمام پایههای ارائه شده محکم کنید تا توزیع مناسب تنش مکانیکی روی PCB در معرض لرزش تضمین شود.
- اتصال سیمکشی: سیمکشی میدانی را مستقیماً به بلوکهای ترمینال متصل کنید. از فِرول برای هادیهای رشتهای استفاده کنید تا از باز شدن رشتهها که میتواند باعث مقاومت تماس متناوب شود جلوگیری شود.
- شیلدینگ: سیمهای تخلیه کابل را به نقطه زمین شاسی واقع در لبه برد ترمینال متصل کنید تا نویز حالت مشترک روی مدارهای درایو رله کاهش یابد.
- مشخصات گشتاور: تنظیمات گشتاور صنعتی استاندارد برای پیچهای ترمینال را رعایت کنید تا از آسیب به بلوکهای پلاستیکی ترمینال جلوگیری شده و اتصال گاز-محکم تضمین شود.
