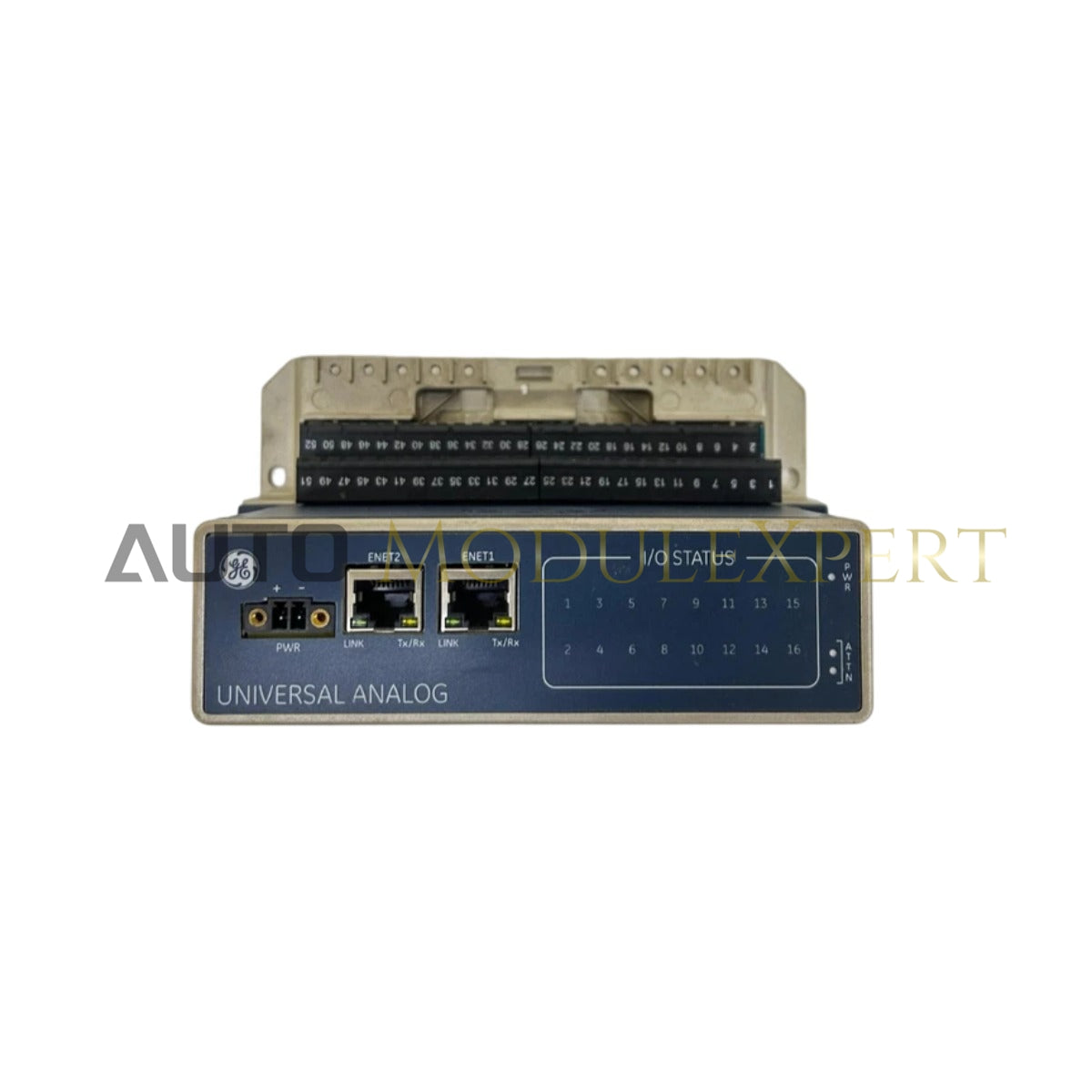

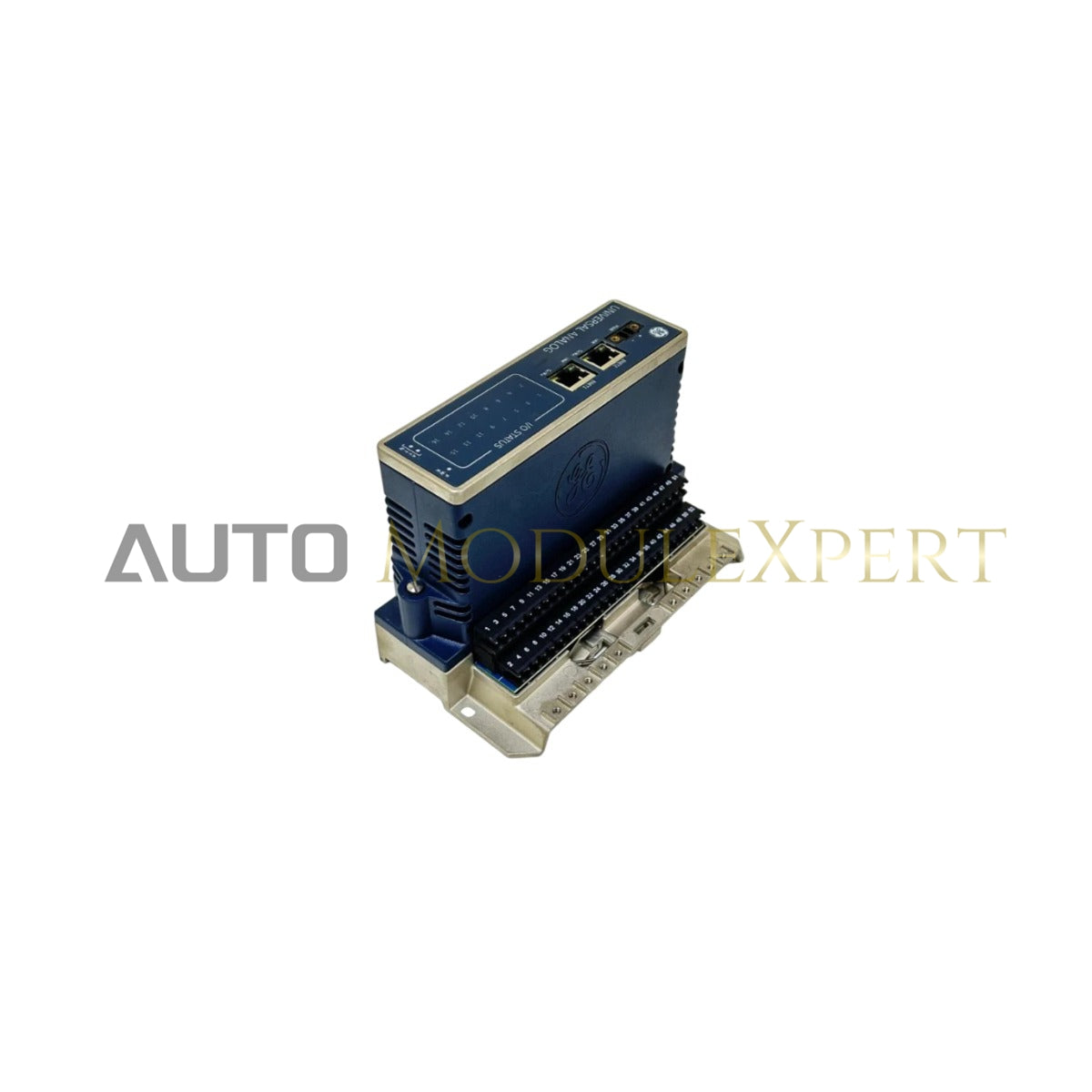

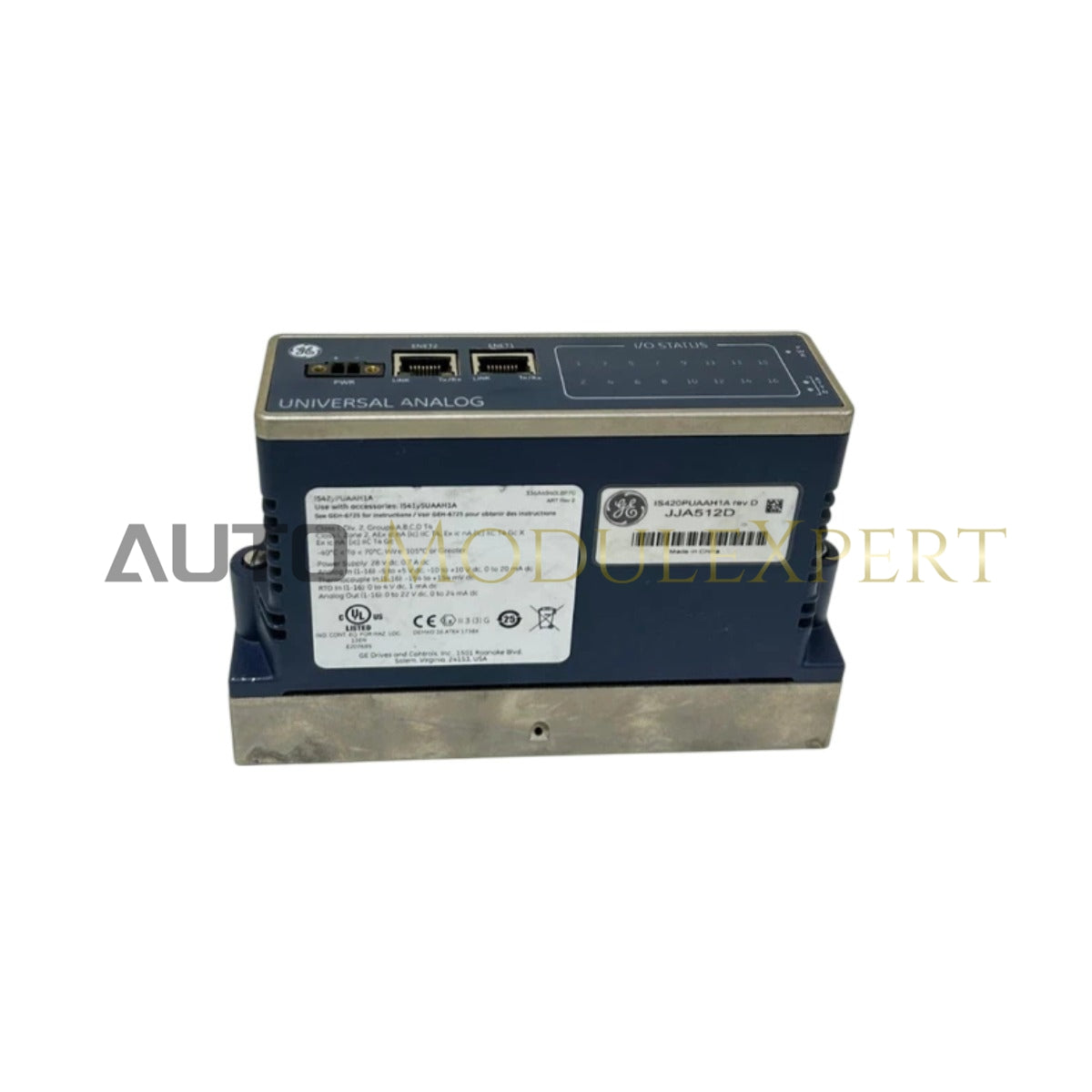

General Electric IS420PUAAH1A، که به عنوان IS420PUAAH1 ماژول ورودی/خروجی آنالوگ یونیورسال نیز شناخته میشود، به عنوان یک قطعه سختافزاری اختصاصی برای پردازش سیگنال چندمنظوره در پلتفرمهای کنترل Mark VIe عمل میکند. این ماژول اجرای فیزیکی/الکتریکی مستقیم برای نظارت و کنترل حلقههای آنالوگ با چگالی بالا را فراهم میکند و از بازههای ورودی و خروجی قابل تنظیم پشتیبانی میکند.
تجزیه پسوند و ماتریس مدل
- IS420: پیشوند سری که سختافزار ورودی/خروجی Mark VIe را نشان میدهد.
- PUAA: شناسه نوع مدل پایه برای مجموعه ورودی/خروجی آنالوگ یونیورسال.
- H1: شناسه نسل سختافزار.
- A: سطح بازنگری که نشاندهنده بهبود جزئی در برد مدار یا قطعات است.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | IS420PUAAH1A |
| برند | General Electric |
| مبدأ | ایالات متحده آمریکا |
| وزن | 0.65 کیلوگرم |
| ابعاد | 17.8 سانتیمتر × 13.3 سانتیمتر × 3.5 سانتیمتر |
| دمای کاری | منفی 30 تا 65 درجه سانتیگراد |
| مصرف برق | 10 وات |
| چگالی ورودی/خروجی | قابل تنظیم برای هر کانال |
ارتباط باس بکپلین و سازگاری فریمور
این ماژول با معماری بسته ورودی/خروجی Mark VIe یکپارچه شده و سرعت بالای ارتباط باس بکپلین را برای برآورده کردن نیازهای زمانبندی قطعی حفظ میکند. سازگاری فریمور فلش از طریق نرمافزار پیکربندی ورودی/خروجی کنترلر مدیریت میشود که شناسه الکترونیکی ماژول را در هنگام راهاندازی بررسی میکند. IS420PUAAH1A از مقیاسبندی و پیکربندی در سطح کانال پشتیبانی میکند و به کاربران اجازه میدهد بازههای سیگنال خاص (مثلاً 4-20 میلیآمپر یا +/- 10 ولت DC) را از طریق نرمافزار کنترل مرتبط تعریف کنند بدون نیاز به جامپرهای سختافزاری.
سؤالات متداول
س: آیا این ماژول میتواند برای سیگنالهای ورودی/خروجی ترکیبی پیکربندی شود؟
ج: بله، معماری یونیورسال اجازه میدهد هر کانال به صورت نرمافزاری برای حالتهای مختلف ورودی یا خروجی آنالوگ پیکربندی شود، به شرطی که در محدوده قابلیتهای الکتریکی برد ترمینال مربوطه باشد.
س: وضعیت ماژول هنگام خطاهای ارتباطی بکپلین چگونه گزارش میشود؟
ج: ماژول وضعیت سلامت و تشخیص را از طریق لینک Ethernet/IP با سرعت بالا به پردازنده ورودی/خروجی گزارش میدهد. در صورت از دست رفتن ارتباط، بسته ورودی/خروجی هشدار قطع ارتباط را فعال کرده و ماژول به حالت ایمن از پیش تعریف شده منتقل میشود.
راهنمای نصب در محل
- نصب: اطمینان حاصل کنید که ماژول به طور کامل در رک بسته ورودی/خروجی قرار گرفته است. از اهرمهای قفلکننده داخلی برای تثبیت ماژول و اطمینان از اتصال کامل پینهای بکپلین استفاده کنید.
- شیلدینگ و زمین کردن: سیگنالهای آنالوگ نسبت به تداخل الکترومغناطیسی حساس هستند. اطمینان حاصل کنید که شیلد کابلها به درستی به باس زمین برد ترمینال متصل شدهاند تا صحت و دقت سیگنال حفظ شود.
- سیمکشی: بررسی کنید که اتصالات سیمکشی میدانی با نگاشت ورودی/خروجی مشخص شده در نرمافزار ToolboxST مطابقت داشته باشد. سیمکشی نادرست میتواند باعث تداخل سیگنال یا آسیب به مراحل ورودی آنالوگ شود.
- مدیریت دما: تهویه مناسب در داخل کابینت کنترل را تضمین کنید. اگرچه ماژول تا 65 درجه سانتیگراد رتبهبندی شده است، کارکرد در انتهای پایینتر بازه مشخص شده عمر عملیاتی قطعات الکترونیکی داخلی را افزایش میدهد.
