توضیح عملکردی

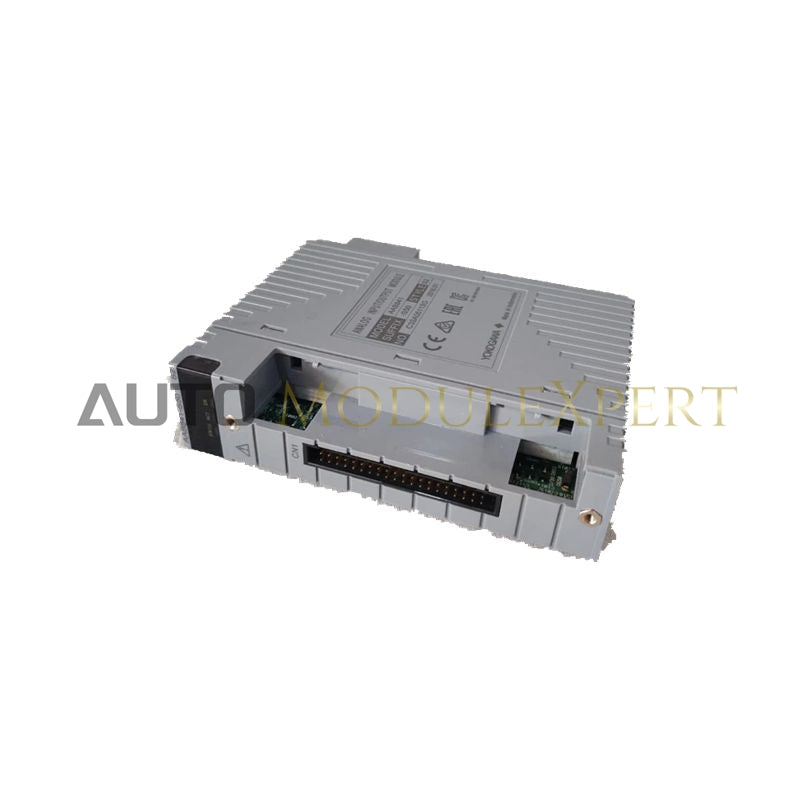

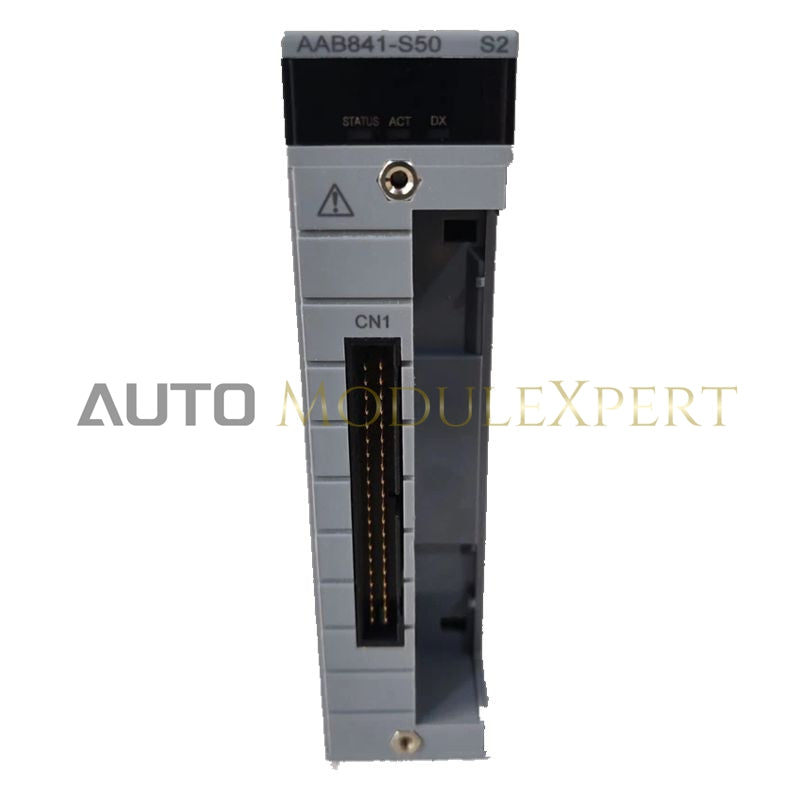

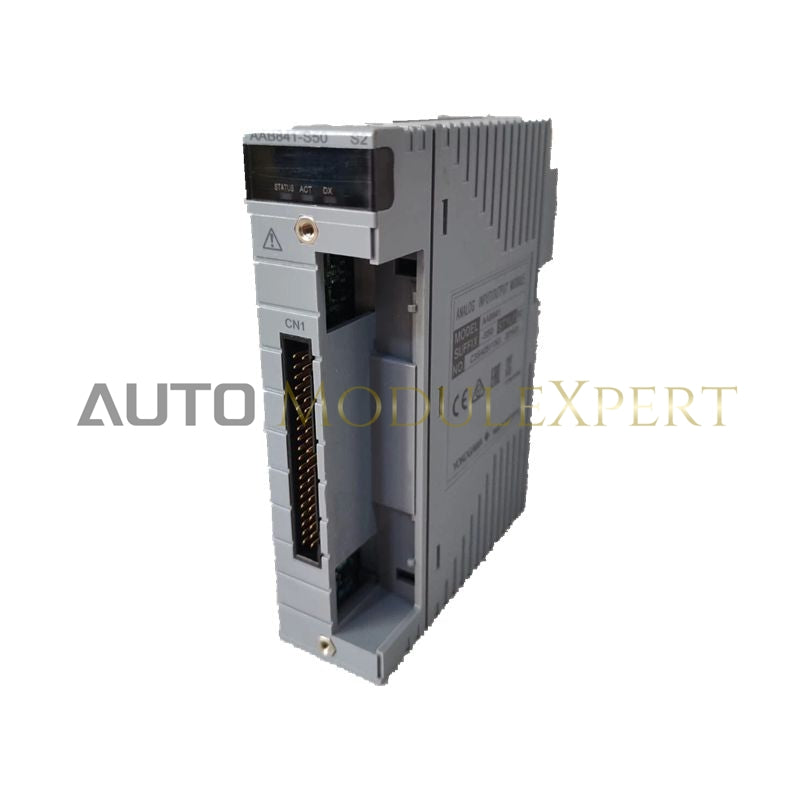

ماژول AAB841-S50 (مدل S2) یک ماژول ترکیبی ورودی/خروجی آنالوگ است که برای هر دو معماری کنترل شرکت الکتریک یوکوگاوا CENTUM VP و ProSafe-RS طراحی شده است.
این ماژول ۸ کانال ولتاژ قابل تنظیم را فراهم میکند که هر کدام به صورت نرمافزاری قابل انتخاب به عنوان ورودی آنالوگ (AI) یا خروجی آنالوگ (AO) هستند. این ماژول به طور خاص برای محیطهای با تراکم بالای FIO (ورودی/خروجی میدانی) که نیاز به پیکربندی حلقهای جمعوجور و انعطافپذیر دارند، بهینه شده است.
طراحی شده برای پردازش سیگنال ۱–۵ ولت جریان مستقیم، AAB841-S50 برای سیستمهای محلی اسکید و کاربردهای با زمین مشترک که نیاز به جداسازی گالوانیکی کامل برای هر کانال ندارند، بسیار مناسب است.
مشخصات فنی دقیق
| پارامتر | مشخصات |
|---|---|
| نام مدل | AAB841-S50 (مدل S2) |
| ظرفیت ورودی/خروجی | ۸ کانال (قابل تنظیم نرمافزاری به عنوان ورودی یا خروجی آنالوگ) |
| دامنه سیگنال | ۱–۵ ولت جریان مستقیم |
| سکوی سیستم | CENTUM VP / ProSafe-RS (سیستم FIO) |
| امپدانس ورودی | بزرگتر یا مساوی ۱ مگااهم |
| مقاومت بار خروجی | بزرگتر یا مساوی ۲ کیلو اهم |
| دقت | ±۰.۱٪ از کل بازه (ورودی و خروجی آنالوگ) |
| چرخه تازهسازی داده | ۱۰ میلیثانیه برای هر ماژول |
| مصرف جریان | ۴۵۰ میلیآمپر معمولی (خط داخلی ۵ ولت جریان مستقیم) |
| ابعاد | ۳۲.۸ میلیمتر (عرض) × ۱۳۰ میلیمتر (عمق) × ۱۰۷.۵ میلیمتر (ارتفاع) |
| دمای کاری | منفی ۲۰ درجه سانتیگراد تا مثبت ۷۰ درجه سانتیگراد |
مقایسه و انتخاب ماژول
AAB841-S50 یک ماژول ترکیبی بدون جداسازی است که برای موارد زیر ایدهآل میباشد:
-
سیمکشی داخلی تابلو
-
سیستمهای با زمین مشترک
-
تابلوهای کنترل جمعوجور نصب شده روی اسکید
-
کاربردهایی که نیاز به تخصیص انعطافپذیر ورودی/خروجی آنالوگ دارند
برای کاربردهایی که نیاز به جداسازی گالوانیکی کامل بین کانالها و مقاومت بالاتر در برابر نویز دارند، مهندسان باید گزینههای جداسازی شده مانند موارد زیر را در نظر بگیرند:
-
AAI141 (ورودی ولتاژ، جداسازی شده)
-
AAI541 (خروجی ولتاژ، جداسازی شده)
AAB841-S50 در طراحیهای حساس به هزینه یا محدودیت فضا که زمین سیگنال کنترل شده و عملکرد با سرعت بالا بدون بار اضافی جداسازی هر کانال مورد نیاز است، بسیار برجسته است.
پرسشهای فنی متداول
آیا AAB841-S50 میتواند سیگنالهای ۴–۲۰ میلیآمپر را پردازش کند؟
به طور مستقیم، این ماژول سیگنالهای ۱–۵ ولت جریان مستقیم را پشتیبانی میکند. برای اتصال دستگاههای ۴–۲۰ میلیآمپر، باید یک مقاومت شنت دقیق ۲۵۰ اهم در برد ترمینال نصب شود تا سیگنال جریان به ورودی ۱–۵ ولت جریان مستقیم تبدیل شود.
آیا نسخه S2 با نصبهای قدیمیتر S1 سازگار است؟
بله. مدل S2 سازگاری عقبرو در شکل ظاهری و ویژگیهای الکتریکی را حفظ کرده و در عین حال طول عمر قطعات و قابلیت اطمینان چرخه عمر بهبود یافته را ارائه میدهد.
چگونه جهت کانال (ورودی/خروجی) تنظیم میشود؟
جهت کانال در ایستگاه مهندسی CENTUM VP در فرآیند پیکربندی I/O Builder تعریف میشود. نیازی به جامپر سختافزاری نیست و انعطافپذیری کامل از طریق نرمافزار فراهم میشود.
