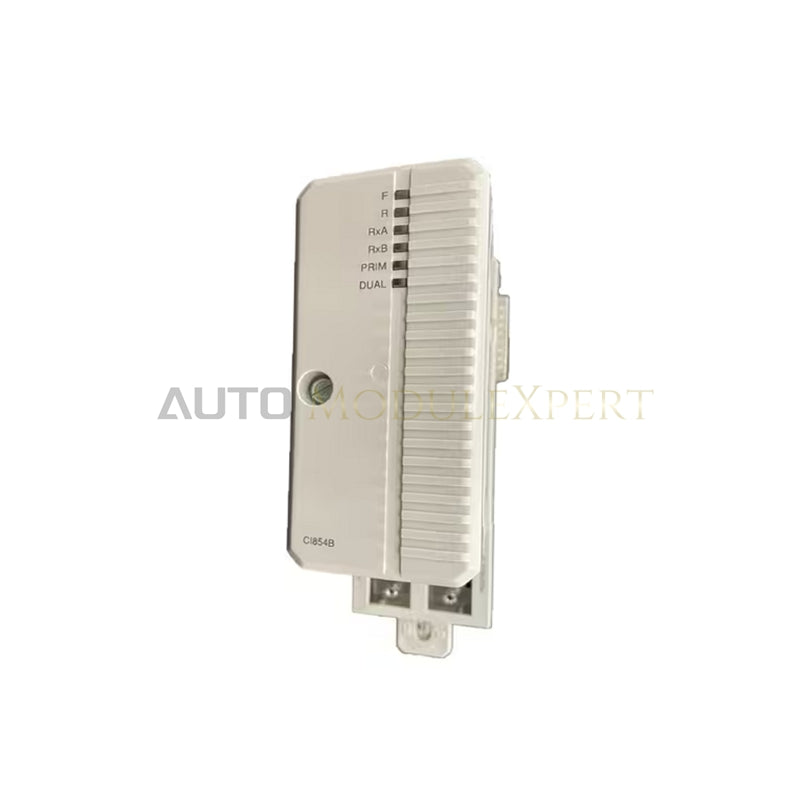

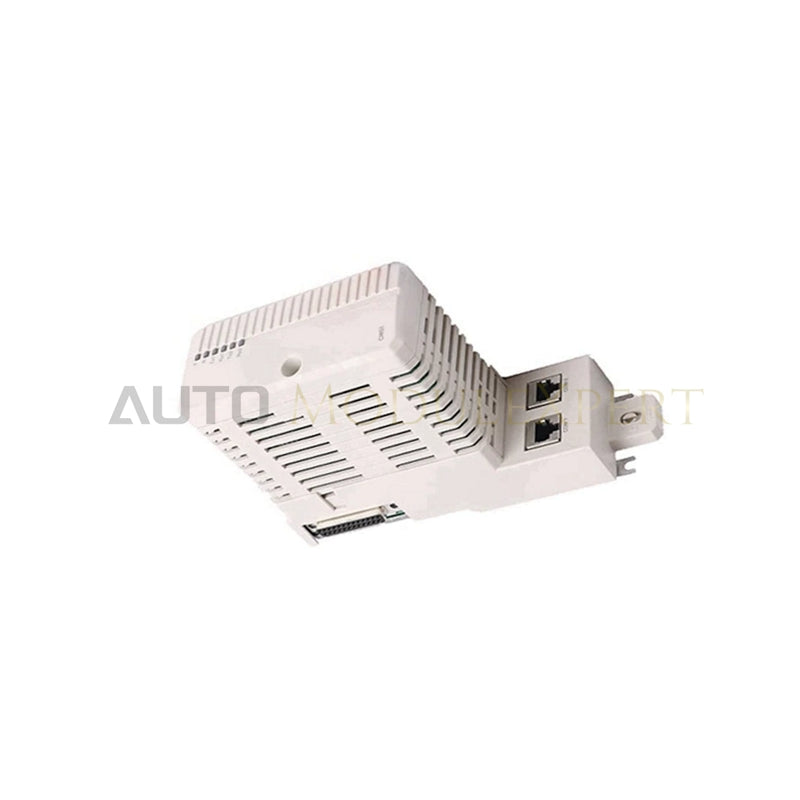

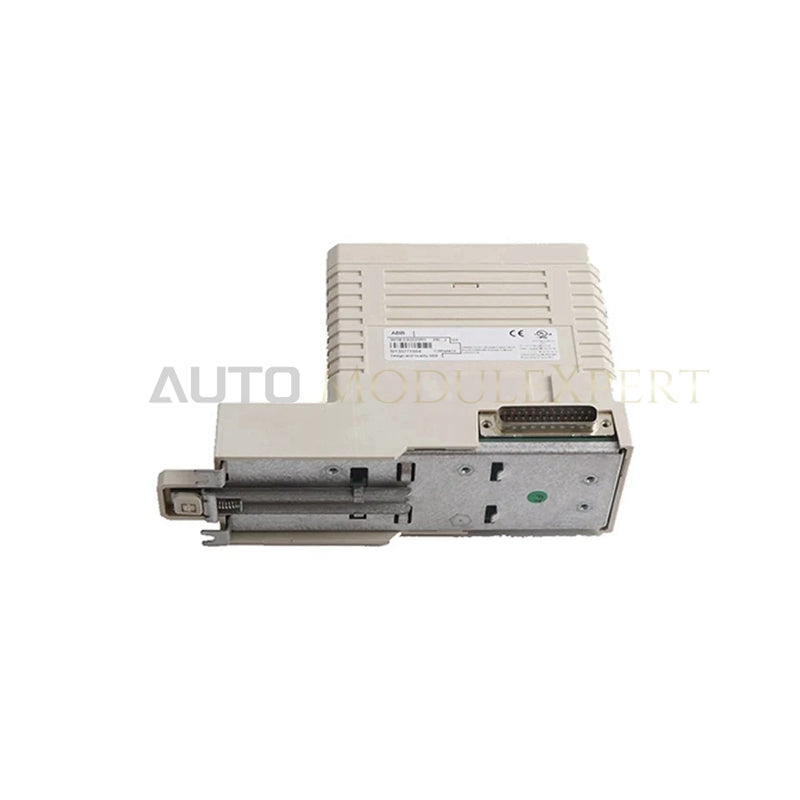

Interface de communication ABB CI854BK01 AC 800M PROFIBUS DP-V1

L’ABB CI854BK01, également référencée comme module d’interface de communication CI854B (référence article 3BSE069449R1), est un composant matériel dédié à la connectivité maître PROFIBUS DP-V1 au sein des plateformes de contrôleurs ABB AC 800M. Elle gère le transfert cyclique de données série à grande vitesse via deux ports DB9 femelles, déchargeant le processeur principal des tâches de communication sur le fond de panier CEX-Bus. L’unité nécessite System 800xA version 6.0.3.2 ou Compact Control Builder version 6.0.0-2 et les versions ultérieures pour l’exécution de la configuration.

Caractéristiques matérielles

Vitesse de communication sur le fond de panier et routage déterministe du bus de terrain

Le module CI854B s’interface directement avec le CEX-Bus de l’AC 800M et utilise la vitesse de communication du bus de fond de panier pour fournir des temps de réponse déterministes lors des échanges cycliques d’E/S. La logique de communication fonctionne indépendamment de la boucle principale du contrôleur, assurant un transfert de données à grande vitesse vers les sous-réseaux d’esclaves PROFIBUS DP et PA via des dispositifs de liaison, sans augmenter la latence du cycle du processeur. Des circuits matériels d’isolation intégrés protègent la logique interne du fond de panier contre les surtensions de ligne sur les deux canaux physiques RS-485.

Foire aux questions

Q : Comment la redondance réseau à double ligne est-elle configurée sur le module CI854B ?

A : La redondance de ligne utilise les deux connecteurs DB9 femelles situés sur la face avant du module et achemine simultanément des trames cycliques identiques sur des câbles de bus RS-485 physiques distincts vers les appareils de terrain.

Q : Le module CI854BK01 peut-il être retiré sous tension sans arrêter le CEX-Bus ?

A : Oui. Le module prend en charge le remplacement à chaud lorsqu’il est monté sur l’embase TP854, ce qui permet son insertion ou son extraction à chaud tandis que les autres modules du CEX-Bus continuent de fonctionner normalement.

Q : Quelles exigences de terminaison s’appliquent aux ports PROFIBUS DP du CI854B ?

A : Une terminaison active doit être activée sur les deux nœuds physiques d’extrémité de chaque segment PROFIBUS DP. Des connecteurs sub-D DB9 standard avec résistances de terminaison intégrées doivent être utilisés et alimentés en permanence.

Directives d’installation sur site

Montez l’embase TP854 directement sur un rail DIN standard, en verrouillant tous les connecteurs latéraux dans les emplacements CEX-Bus adjacents afin d’établir une continuité de terre et d’alimentation à faible impédance. Faites coulisser fermement le module CI854B jusqu’à ce que les languettes de verrouillage le fixent sur le boîtier de l’embase.

Acheminez les câbles PROFIBUS blindés vers les deux ports DB9 femelles. Maintenez le blindage continu à travers le corps du connecteur et reliez le blindage du câble à la barre de terre de l’armoire à l’aide de colliers de mise à la terre à faible impédance. Vérifiez que les terminaisons de bus actives aux deux extrémités physiques de la ligne restent alimentées. Prévoyez un dégagement minimal de 50 mm au-dessus et au-dessous du boîtier afin de maintenir une dissipation thermique par convection dans les limites ambiantes jusqu’à +55 deg C.
