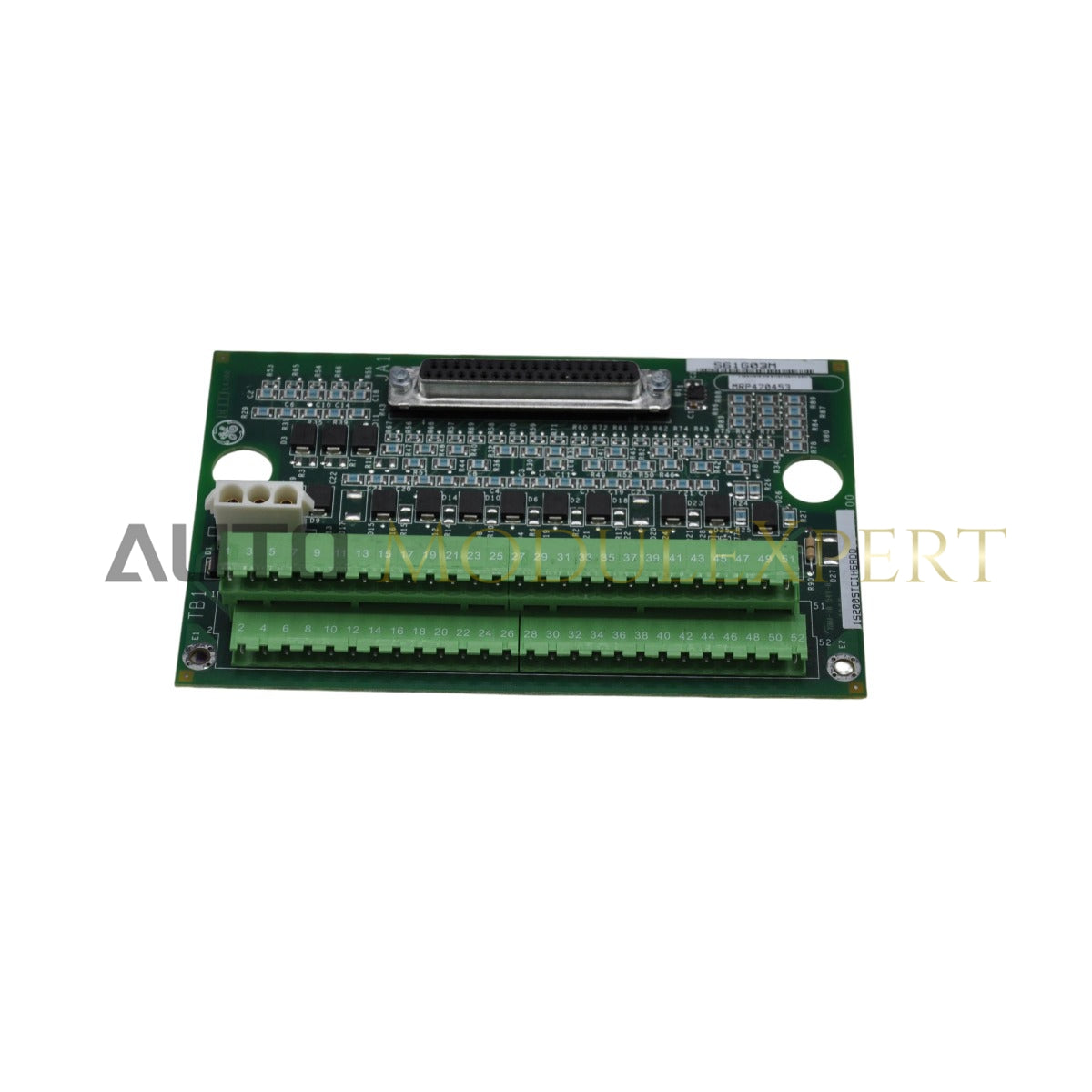

Le GE IS200STCIH6ADD, également référencé sous le nom de IS200STCIH6 Carte d’Entrée de Contact, fonctionne comme un composant matériel dédié à l’acquisition de signaux discrets et à la surveillance filtrée du bruit au sein du système de contrôle Mark VIe.
Spécifications Matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IS200STCIH6ADD |
| Marque | General Electric |
| Origine | USA |
| Poids | 0,3 kg |
| Dimensions | 100 mm x 80 mm x 20 mm |
| Température de fonctionnement | -40 °C à 70 °C |
| Canaux d’entrée | 24 entrées de contact |
| Tension d’excitation | 24 Vcc, 48 Vcc ou 125 Vcc |
| Protocole | Modbus TCP/IP |
| Montage | Rail DIN ou panneau plat |
Réseau Déterministe et Intégrité de la Communication
Le IS200STCIH6ADD utilise le protocole Modbus TCP/IP pour faciliter la communication entre les entrées discrètes de terrain et le réseau du contrôleur. L’intégration repose sur une vitesse de communication optimisée du bus backplane afin d’assurer que l’état des 24 entrées de contact soit interrogé avec une grande précision temporelle. La compatibilité avec la mise à jour du firmware flash est prise en charge, permettant des mises à jour de la logique de gestion de la communication. Le module inclut une montée en densité des E/S, permettant l’agrégation d’interrupteurs, relais et capteurs tout en maintenant l’intégrité du signal grâce à un filtrage intégré des surtensions et des bruits haute fréquence.
Questions Fréquemment Posées
Q : La carte supporte-t-elle des tensions d’excitation configurables sur le terrain ?
R : Oui, la carte est compatible avec des sources d’excitation externes de 24 Vcc, 48 Vcc ou 125 Vcc. La sélection de la tension doit être appliquée en externe selon les exigences spécifiques des dispositifs de terrain.
Q : Comment l’interface RS-232 est-elle utilisée sur cette carte ?
R : Le port femelle RS-232 à 37 broches est conçu pour un accès diagnostic localisé ou une intégration legacy, permettant la surveillance directe du flux de données Modbus lors de la mise en service ou du dépannage.
Consignes d’Installation sur Site
- Assurez-vous que le système de contrôle est hors tension et que l’alimentation des contacts de terrain est verrouillée avant l’installation.
- Fixez la carte sur le rail DIN ou le panneau plat en utilisant les trous de montage fournis, en veillant à laisser un dégagement suffisant pour le câblage.
- Raccordez le câblage de terrain aux 24 entrées de contact, en vous assurant que tous les conducteurs sont correctement sertis pour éviter que des brins isolés ne provoquent des courts-circuits aux borniers.
- Éloignez le câblage de communication Modbus TCP/IP des chemins de courant alternatif haute tension afin d’éviter les bruits induits dans les signaux d’entrée discrets.
- Vérifiez la tension d’excitation aux points d’entrée des borniers avant de mettre la carte sous tension, en confirmant qu’elle correspond à la tension spécifiée de 24/48/125 Vcc requise pour les capteurs de terrain.
