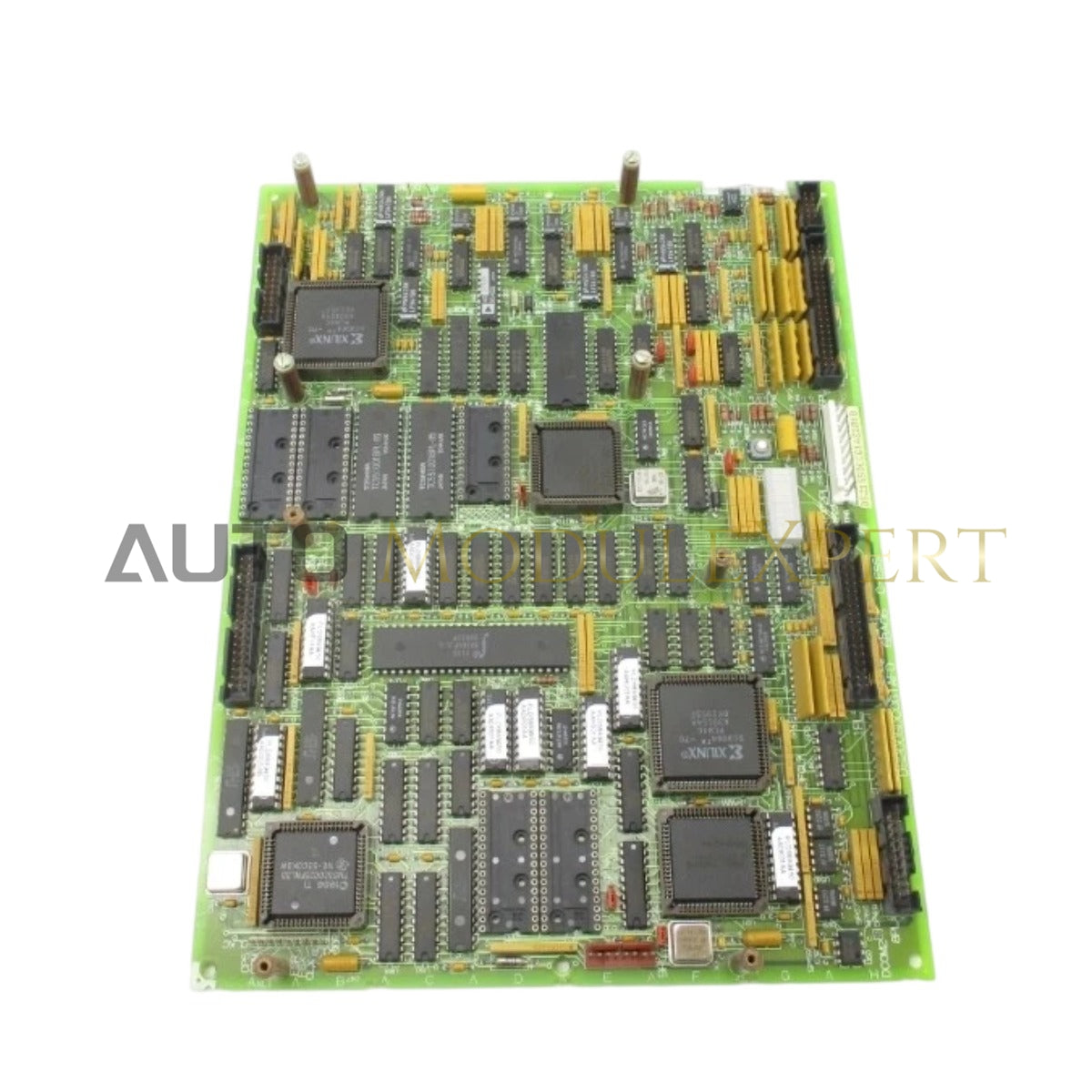

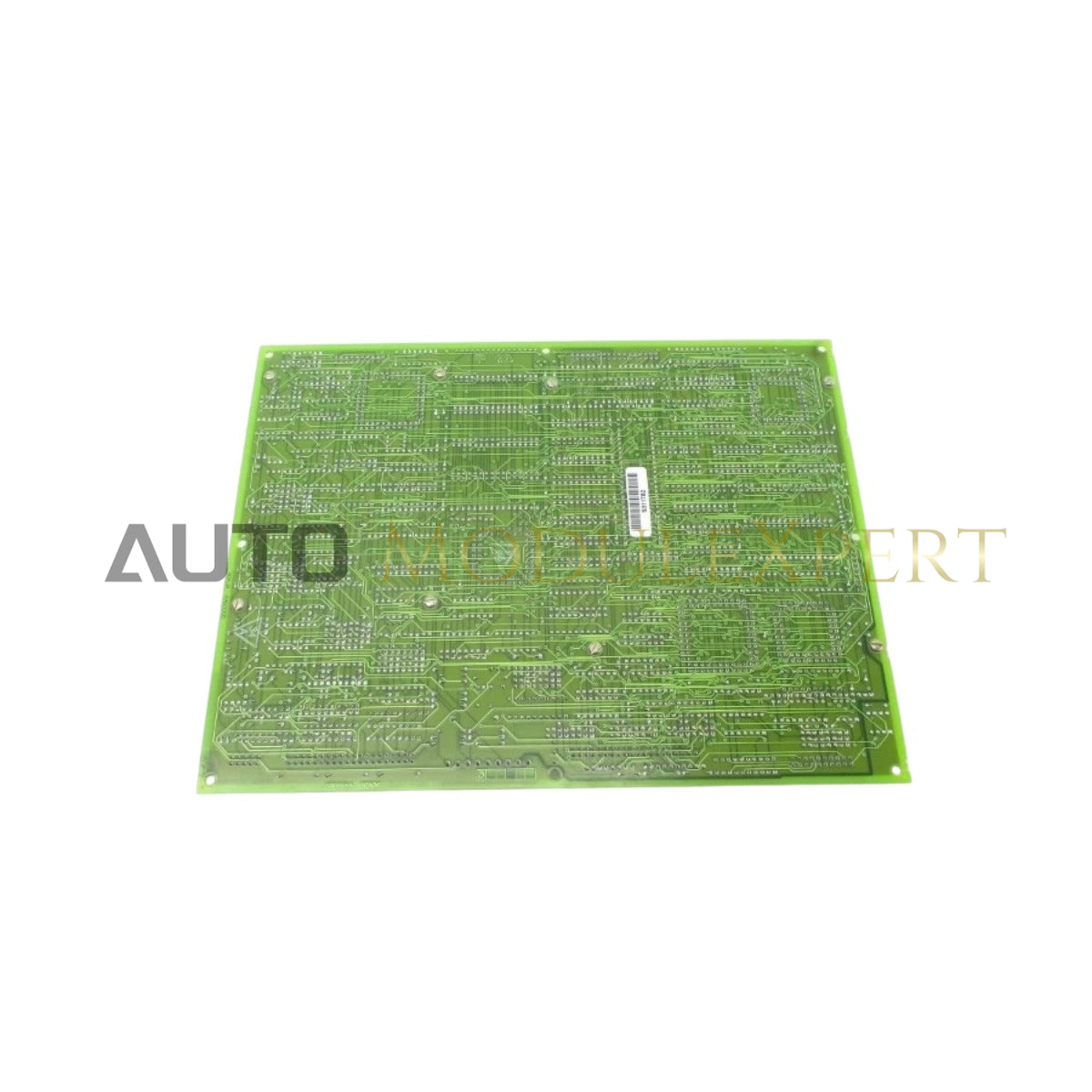

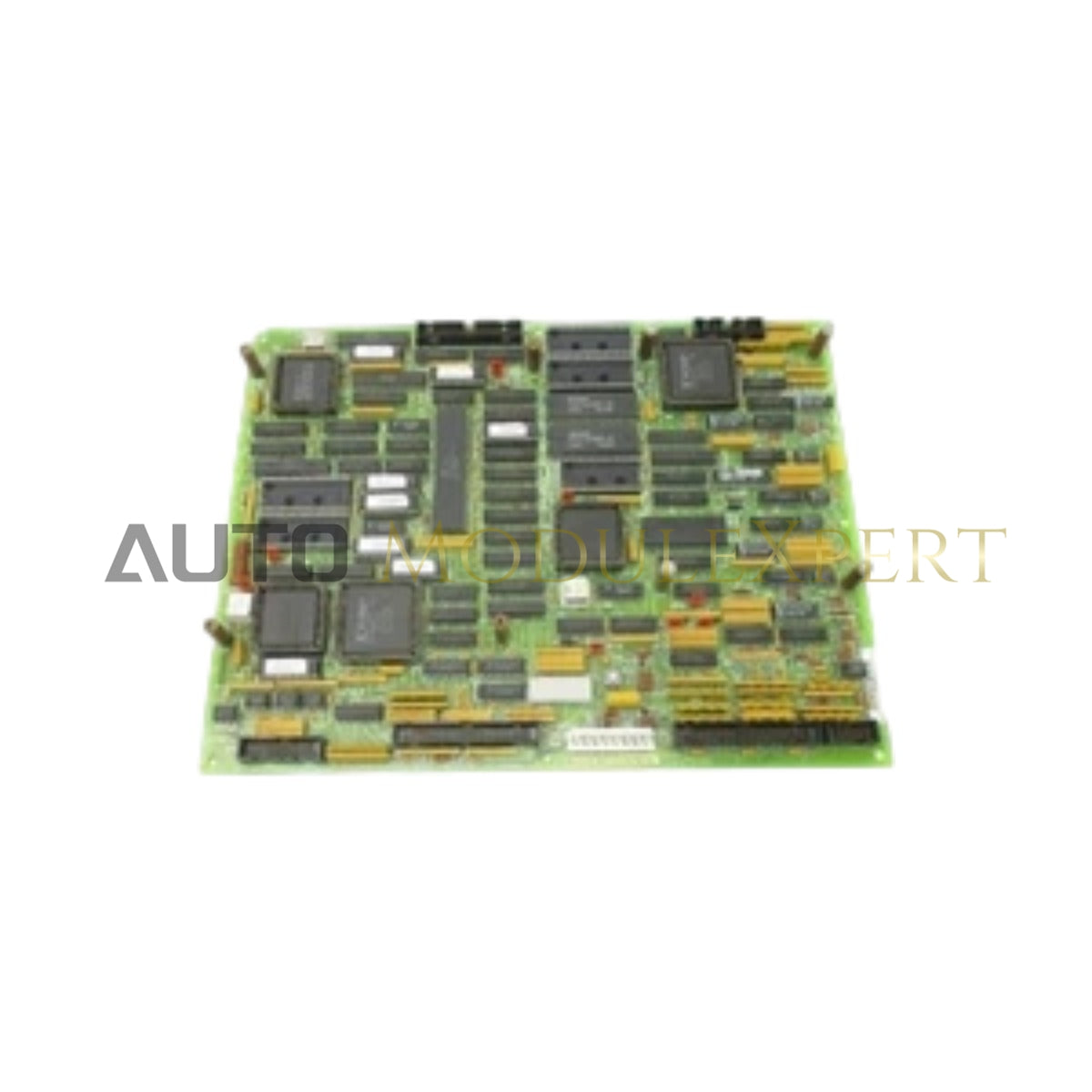

La General Electric DS215SDCCG1AZZ01B, également référencée sous le nom de DS215SDCC Carte de Contrôle de Variateur, fonctionne comme un composant matériel dédié à la régulation du moteur et au traitement des signaux de commande au sein des plateformes de contrôle de variateur. Ce module assure l’exécution physique/électrique directe du contrôle de déclenchement des portes, la surveillance de la boucle de rétroaction et l’ajustement en temps réel des paramètres de sortie du variateur.

Décomposition du suffixe & matrice du modèle

Le modèle de base DS215SDCC définit l’architecture de contrôle du variateur pour les unités de conversion de puissance industrielles General Electric. Le suffixe G1AZZ01B indique la révision matérielle spécifique, la configuration de l’interface du firmware et la densité de composants optimisée pour la plage de puissance opérationnelle du variateur associé.

Spécifications matérielles

Contrôle V/Hz et contrôle vectoriel orienté champ

La DS215SDCCG1AZZ01B utilise une logique interne à haute vitesse pour gérer le couple et la vitesse du moteur via un contrôle scalaire V/Hz standard ou des algorithmes avancés de contrôle vectoriel orienté champ. La carte traite les signaux de rétroaction de courant et de vitesse pour ajuster la modulation de largeur d’impulsion (PWM), garantissant une performance stable du moteur sous des conditions de charge variables. Les profils de dissipation thermique par radiateur sont maintenus par le châssis du variateur, tandis que cette carte de contrôle gère la fréquence de commutation afin de minimiser les besoins en suppression des distorsions harmoniques aux bornes du moteur. L’intégration de ces boucles de contrôle assure une réponse précise de la boucle de rétroaction de l’actionneur, nécessaire pour maintenir une régulation constante de la vitesse et du couple du moteur.

Questions fréquemment posées

Q : Cette carte supporte-t-elle les mises à jour logicielles programmables sur le terrain ?

R : La carte supporte les mises à jour du firmware via les outils de programmation autorisés de GE. Le personnel sur site ne doit pas tenter d’écraser le code embarqué sans les câbles d’interface appropriés et les fichiers logiciels validés fournis par le fabricant.

Q : Ce module est-il compatible avec l’insertion à chaud ou le remplacement à chaud ?

R : Non. L’architecture de contrôle du variateur ne supporte pas l’insertion à chaud. Retirer ou installer la carte alors que le variateur est sous tension peut provoquer une défaillance catastrophique des circuits de contrôle et des pilotes de portes du pont de puissance.

Consignes d’installation sur site

1. Coupez l’alimentation du variateur et vérifiez que les condensateurs du bus DC sont complètement déchargés à l’aide d’un voltmètre calibré avant de retirer tout panneau.
2. Respectez les procédures anti-statiques standard ; portez un bracelet de mise à la terre lors de la manipulation de la DS215SDCCG1AZZ01B pour éviter les dommages par décharge électrostatique aux microprocesseurs embarqués.
3. Alignez la carte avec les guides du rack de contrôle et appuyez fermement pour insérer le connecteur dans le backplane, en veillant à ce que toutes les broches soient alignées pour éviter tout pliage.
4. Fixez la carte à l’aide des vis captives de la face avant pour assurer une connexion électrique fiable à la masse du châssis du variateur.
5. Inspectez tous les câbles ruban et connecteurs de signal pour vérifier leur bon positionnement et assurez-vous qu’aucun fil ne touche les composants du circuit imprimé.
6. Avant la mise en service complète, confirmez que les paramètres de contrôle du variateur sont correctement configurés via l’interface opérateur pour correspondre aux exigences du moteur et de l’application.
