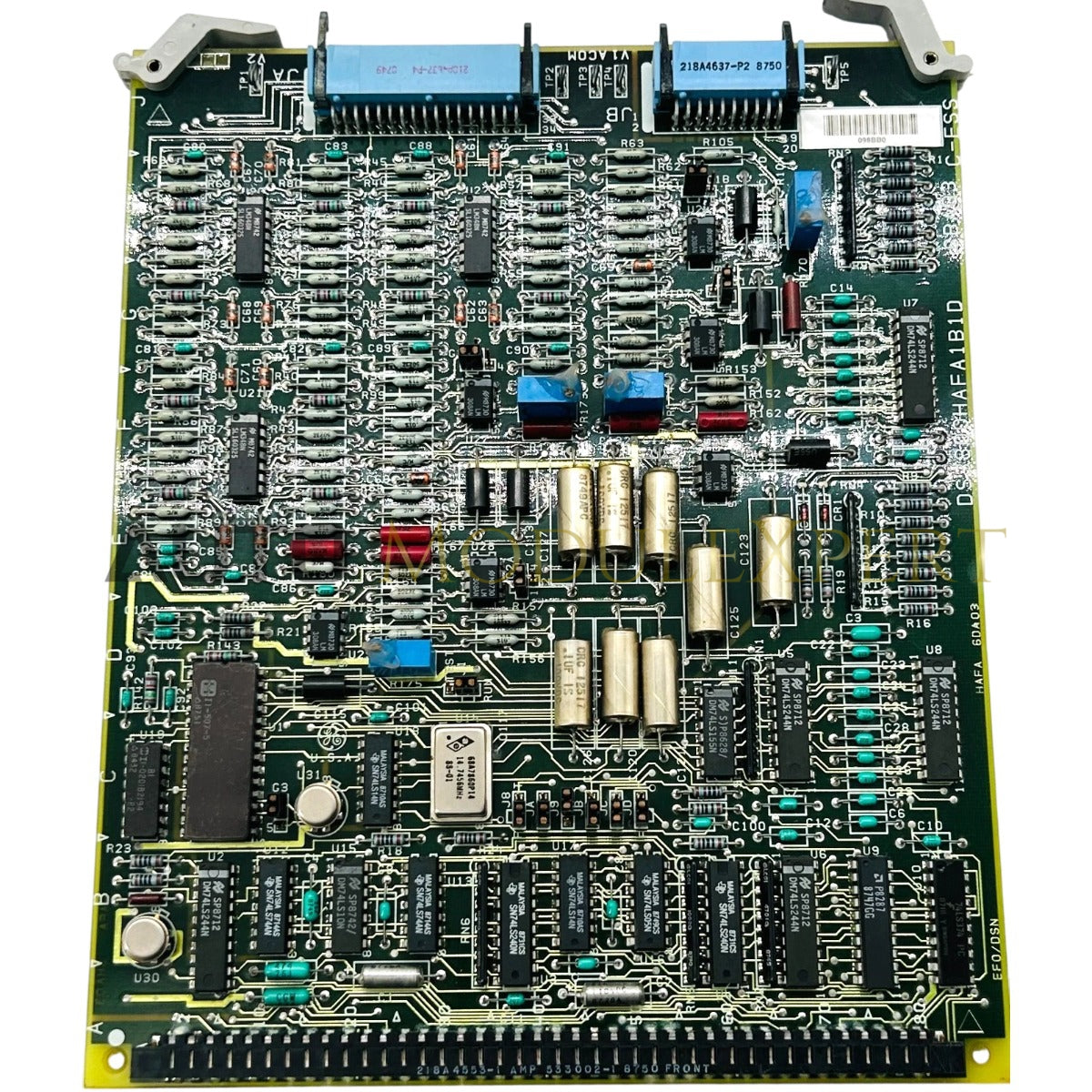

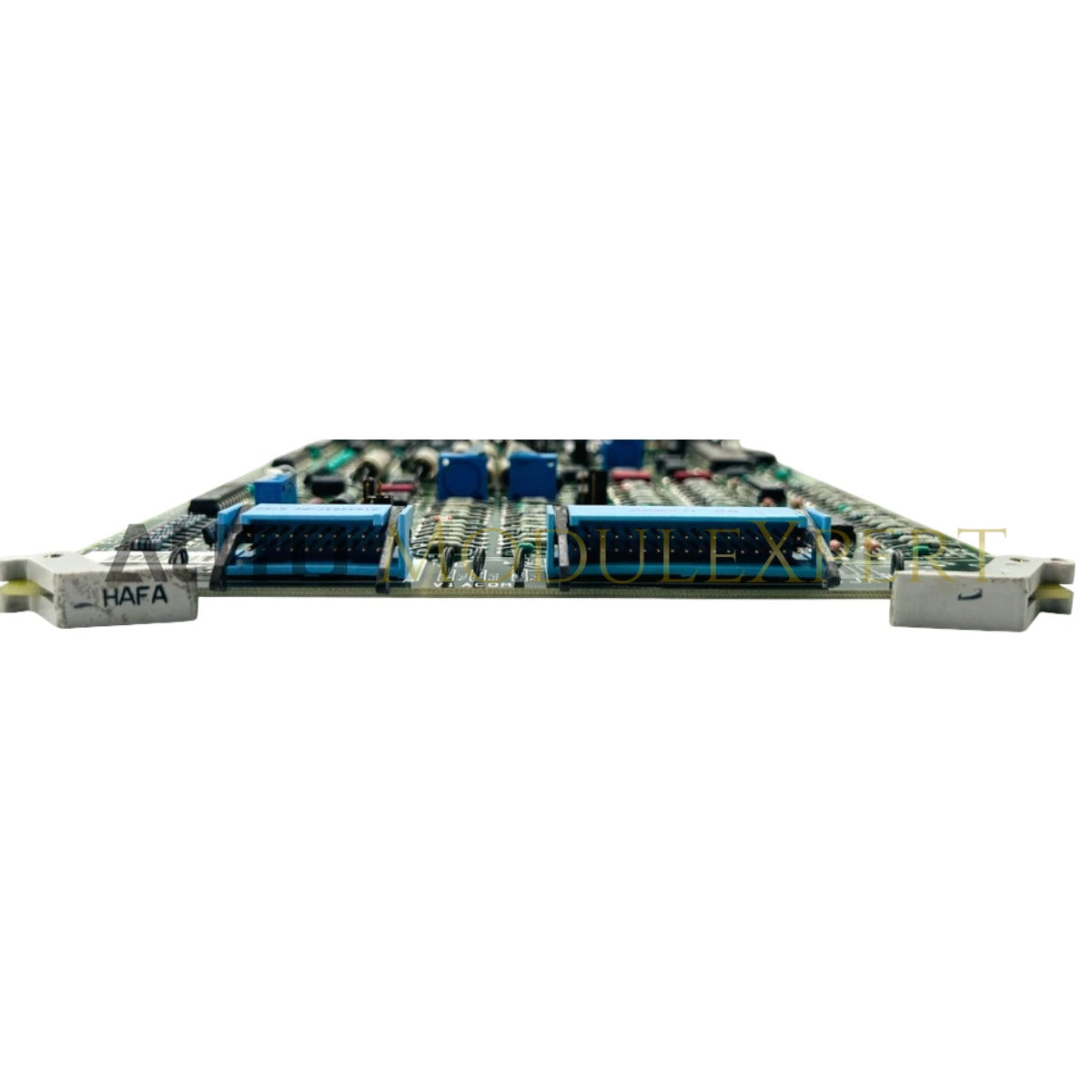

La GE DS3800HAFA, également référencée sous le nom de DS3800HAFA Carte Amplificatrice Analogique, fonctionne comme un composant matériel dédié au conditionnement du signal et au contrôle du gain au sein des plateformes de contrôle industriel. Ce module assure l’exécution physique/électrique directe de la conversion tension-tension ou tension-courant, facilitant l’amplification des signaux analogiques de faible niveau pour leur traitement par les instruments en aval.

Spécifications matérielles

Architecture de conditionnement et d’amplification du signal

Le DS3800HAFA agit comme une interface de traitement du signal, recevant des entrées analogiques brutes allant de -10 V à +10 V et les adaptant à des niveaux de contrôle standard (0-10 V ou 4-20 mA). L’architecture interne est optimisée pour maintenir une haute précision sur toute la plage de température de -40 °C à +85 °C. En utilisant une interface série pour la configuration, le module permet un réglage précis du gain et une calibration du décalage, nécessaires pour garantir la précision dans les boucles de contrôle de processus sensibles. Son design compact et sa capacité de montage sur rail DIN facilitent son intégration dans des armoires de contrôle à haute densité où l’espace est limité et une amplification robuste du signal est requise.

Questions fréquemment posées

Q : Cette carte est-elle configurée en usine pour des plages d’entrée/sortie spécifiques ?

R : Oui. Bien que le module supporte les plages spécifiées, les paramètres précis de gain et de décalage sont généralement configurés via l’interface série lors de la mise en service afin de correspondre aux exigences des capteurs et contrôleurs de terrain connectés.

Q : La carte supporte-t-elle le remplacement à chaud (hot-swapping) ?

R : Non. Le DS3800HAFA n’est pas conçu pour le remplacement à chaud. Veillez à couper l’alimentation du rail DIN et à isoler le système avant de retirer ou d’installer le module afin d’éviter tout dommage potentiel à l’interface série ou aux circuits d’entrée.

Consignes d’installation sur site

1. Coupez l’alimentation électrique associée et suivez les procédures standard de consignation/déconsignation.
2. Fixez solidement le module sur le rail DIN, en vous assurant que le mécanisme de verrouillage est engagé pour éviter tout déplacement dû aux vibrations.
3. Connectez l’alimentation 12-24 VCC aux bornes désignées, en respectant la polarité correcte pour éviter d’endommager les circuits internes.
4. Raccordez les câbles des signaux d’entrée et de sortie, en utilisant de préférence des câbles blindés pour minimiser les interférences, surtout lors du traitement de signaux faibles de -10 V à +10 V.
5. Utilisez l’interface série pour vérifier que la plage de sortie configurée (4-20 mA ou 0-10 V) correspond aux exigences de la logique de contrôle en aval.
6. Vérifiez la solidité de toutes les connexions aux bornes et assurez-vous que les blindages des câbles sont correctement reliés à la barre de masse du châssis pour supprimer les interférences électromagnétiques.
