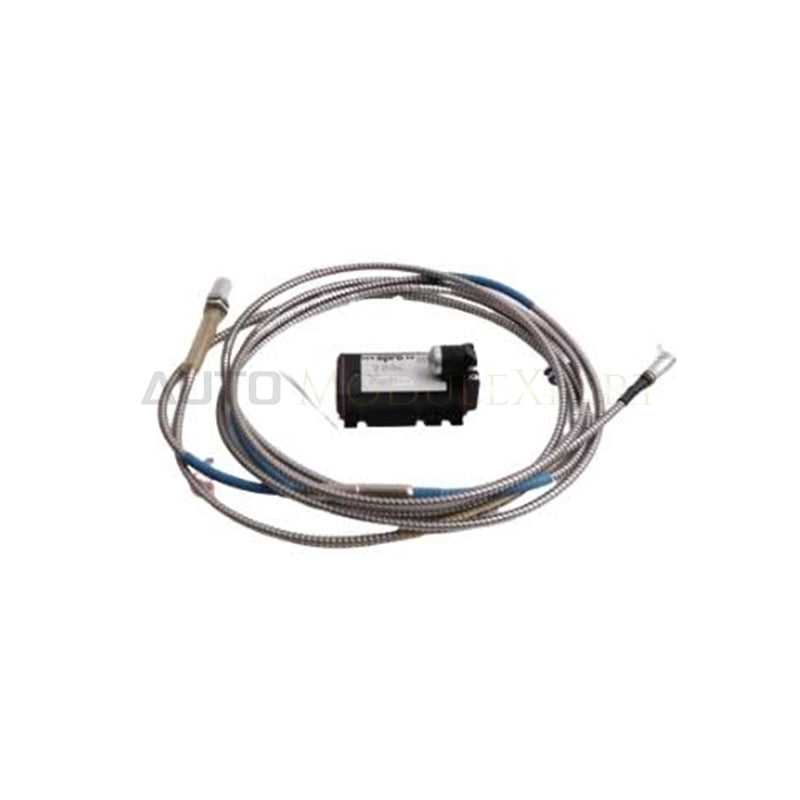

Sonde à courants de Foucault Emerson EPRO PR6423/10R-131-CN

La Emerson EPRO PR6423/10R-131-CN, également répertoriée sous le nom de PR6423/10R-131-CN Sonde industrielle à courants de Foucault, est un composant matériel dédié à la surveillance sans contact des vibrations et du déplacement de l’arbre au sein des systèmes de protection des machines MMS6000. Doté d’un diamètre de pointe de 8 mm et d’une réponse en fréquence allant jusqu’à 20 kHz, ce transducteur à filetage extérieur génère des signaux analogiques dynamiques proportionnels à la distance de la cible. Le capteur se connecte directement aux convertisseurs de signaux CON021 afin de transmettre les données conditionnées de vibration et de position aux réseaux centraux de supervision, conformément aux normes DIN 45670 et ISO 10817-1.

Caractéristiques matérielles

Étalonnage de la sonde à courants de Foucault et dynamique du rotor

Le capteur PR6423/10R-131-CN utilise la génération d’un champ électromagnétique haute fréquence pour effectuer un étalonnage précis de la sonde à courants de Foucault sur des cibles métalliques conductrices. Lors de l’étalonnage initial, les techniciens vérifient la tension d’entrefer afin d’établir un point de polarisation continue statique stable (généralement ciblé autour de -10 VDC lorsqu’il est associé à un circuit de commande adapté) et de centrer le transducteur dans sa plage de mesure linéaire. Cette référence de tension continue permet un suivi haute vitesse de la dynamique complexe du rotor, tandis que le confinement intégré du champ magnétique évite les problèmes de suppression de diaphonie lorsque plusieurs têtes de sonde fonctionnent à proximité l’une de l’autre le long de l’arbre de la machine.

Foire aux questions

Q : Comment le convertisseur de signaux CON021 traite-t-il les signaux de sortie bruts de la sonde PR6423/10R-131-CN ?

R : Le convertisseur CON021 fournit la tension d’excitation haute fréquence à la bobine de la sonde et démodule le signal de retour, convertissant les variations de l’entrefer de la cible en sorties de tension proportionnelles normalisées.

Q : Quels paramètres physiques d’installation doivent être respectés pour éviter la distorsion du signal ?

R : L’installation nécessite de maintenir une zone cible dégagée et non filetée autour de la pointe de 8 mm, ainsi que de garantir des dimensions minimales de surface cible afin d’éviter les interférences dues aux effets de bord sur le champ magnétique.

Q : Comment la conception du câble en PTFE affecte-t-elle la résistance environnementale au point de mesure ?

R : L’isolation intégrée en PTFE résiste à l’exposition aux produits chimiques et à la dégradation thermique sur toute la plage de fonctionnement de -35 à +100 deg C, tout en maintenant l’intégrité diélectrique à proximité des paliers à haute température.

Directives d’installation sur site

• Montez le corps de la sonde PR6423/10R-131-CN dans un support de fixation taraudé, puis serrez la douille filetée en acier inoxydable afin d’éviter tout desserrage mécanique sous l’effet de fortes vibrations de la machine.
• Réglez l’entrefer physique de la sonde à l’aide d’une jauge d’épaisseur mécanique ou en surveillant la tension continue d’entrefer à la sortie du convertisseur CON021 afin d’établir le point zéro de fonctionnement correct.
• Acheminez le câble PTFE intégré dans une gaine de protection, en évitant les courbures prononcées dépassant le rayon de courbure minimal autorisé.
• Raccordez directement le fil de drain du blindage du câble d’extension à la barre de terre de l’instrumentation en point unique afin d’isoler la boucle du capteur des interférences électromagnétiques haute fréquence.
