Module d’excentricité d’arbre Emerson EPRO MMS6220 MMS6000

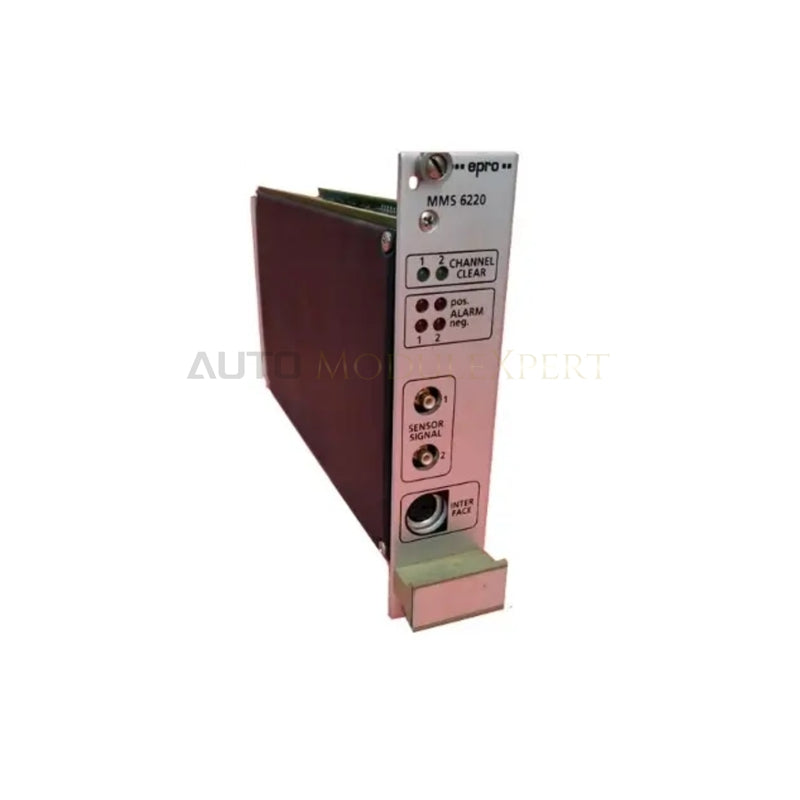

Configuré pour mesurer en continu l’excentricité de l’arbre sur les plateformes de protection MMS6000, le Emerson EPRO MMS6220 (module d’excentricité d’arbre MMS6220) assure une exécution physique et électrique directe. Le module conditionne les signaux d’entrée analogiques provenant de deux capteurs de déplacement sur deux canaux d’acquisition, en évaluant le faux-rond de l’arbre à basse vitesse et les composantes de flexion thermique. Les circuits du microcontrôleur intégré numérisent les signaux dynamiques bruts, calculent les valeurs d’excentricité crête à crête, enregistrent les profils de tendance d’accélération et de décélération, puis transmettent les données de télémétrie diagnostique via RS-485, Modbus RTU et des réseaux Ethernet vers les systèmes de contrôle centraux.

Spécifications matérielles

Mise à l’échelle des sondes à courants de Foucault et traitement de la dynamique du rotor

L’étage de conditionnement d’entrée effectue une mise à l’échelle précise des sondes à courants de Foucault afin de convertir les variations linéaires de l’écartement du transducteur en unités d’ingénierie du déplacement mécanique. Lors de la configuration initiale de la boucle, les techniciens valident la tension d’écartement afin d’établir les valeurs continues statiques cibles avant de surveiller la dynamique du rotor. Les circuits intégrés de suppression de la diaphonie isolent les signaux d’entrée entre les sondes rapprochées, empêchant le chevauchement des champs magnétiques de fausser les mesures de faible amplitude du faux-rond de l’arbre pendant les opérations à bas régime avec vireur.

Foire aux questions

Q : Comment le MMS6220 capture-t-il les données d’excentricité de l’arbre pendant les phases de démarrage de la turbine ?

R : Le microcontrôleur intégré numérise en continu les signaux des capteurs bicanaux, calcule les amplitudes vectorielles crête à crête et enregistre les données du profil d’accélération dans la mémoire interne non volatile pour le diagnostic des tendances.

Q : Quels mécanismes garantissent l’intégrité des signaux des sondes dans les installations multicanaux ?

R : Le module applique des filtres actifs de suppression de la diaphonie et des étages amplificateurs isolés par canal afin d’éliminer l’inductance mutuelle entre les circuits adjacents des transducteurs à courants de Foucault.

Q : Comment les ingénieurs connectent-ils le MMS6220 aux réseaux de surveillance hôtes ?

R : Les ports de communication série utilisant Modbus RTU sur RS-485, ainsi que les connexions réseau Ethernet, transmettent directement les paramètres dynamiques numérisés au logiciel d’analyse MMS6850 ou aux environnements DCS tiers.

Directives d’installation sur site

• Insérez la carte MMS6220 dans l’emplacement prévu du châssis MMS6000, puis serrez les vis imperdables de la face avant afin d’établir une connexion solide à la masse du châssis.
• Acheminez les câbles d’arrivée des capteurs à courants de Foucault dans une gaine métallique mise à la terre, séparée des alimentations des moteurs CA et des chemins de câbles haute tension.
• Raccordez toutes les tresses de blindage des câbles à une seule barre de terre des instruments à l’intérieur de l’armoire afin d’éliminer les bruits causés par les boucles de masse.
• Vérifiez les niveaux de tension de polarisation des capteurs par rapport aux spécifications de référence des sondes avant d’activer les sorties de relais automatisées ou les seuils d’alerte réseau.
