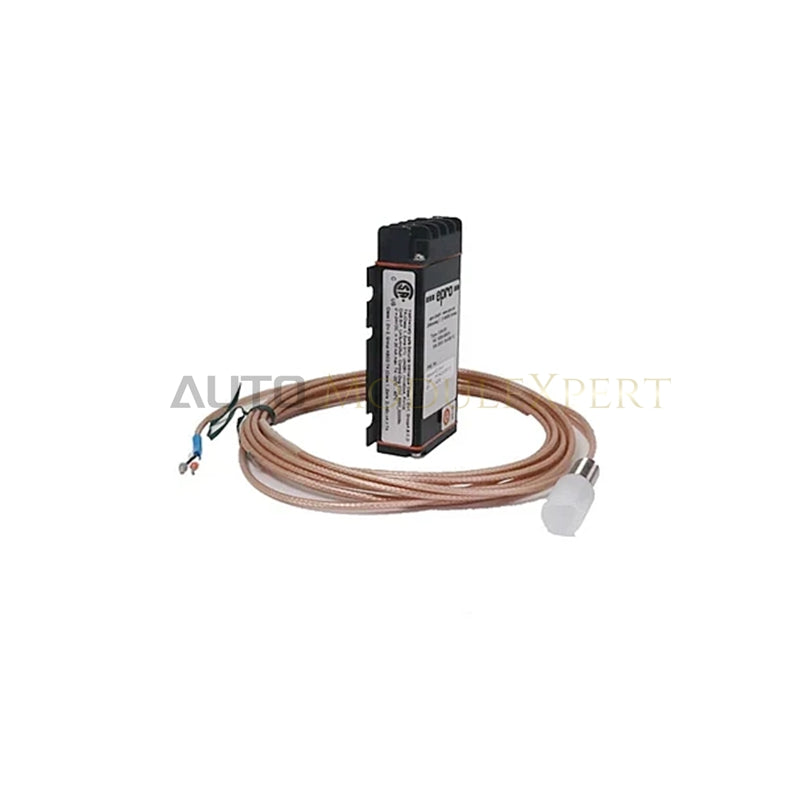

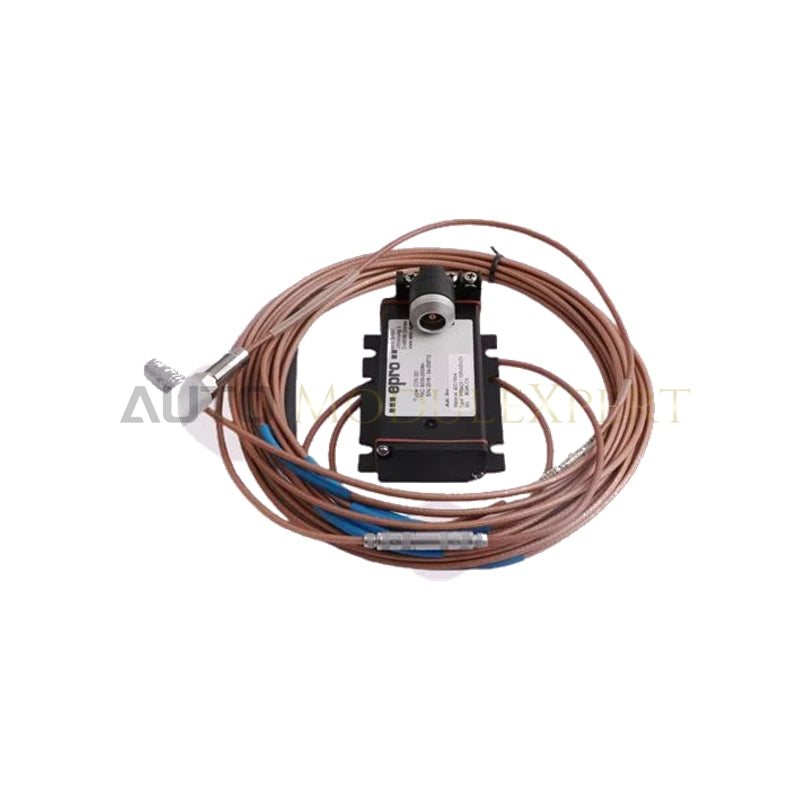

Kit de capteur à courants de Foucault EPRO CON021 PR6423/10R-030

Configuré pour mesurer sans contact le déplacement de l’arbre et conditionner le signal dans les systèmes de protection des turbomachines, le EPRO CON021 PR6423/10R-030, également répertorié sous le nom de CON021 / PR6423/10R-030 Kit de capteur à courants de Foucault, assure une exécution physique/électrique directe.

Décomposition du suffixe et matrice des modèles

• PR6423 : Identifiant de la série de base pour les ensembles de sondes de proximité à courants de Foucault sans contact.
• 10R : Désigne une configuration de capteur dotée d’une pointe de 8 mm de diamètre, avec possibilité de montage inversé ou option de pas de filetage standard.
• -030 : Indique une longueur totale de câble intégré non compensé de 3,0 m.
• CON021 : Convertisseur de signal dédié, monté sur rail DIN, fournissant l’excitation du circuit d’attaque de la sonde et le conditionnement du signal vers une sortie en boucle de courant normalisée.

Spécifications matérielles

Mise à l’échelle de la sonde à courants de Foucault et étalonnage de la tension d’entrefer

La mise à l’échelle de la sonde à courants de Foucault dépend directement des caractéristiques électromagnétiques du matériau cible et de la validation correcte de la tension d’entrefer (cibles à -10 VDC). Le circuit d’attaque CON021 conditionne les variations brutes d’impédance haute fréquence causées par la dynamique du rotor en un courant de boucle linéaire de 4-20 mA. Le maintien d’une distance d’entrefer mécanique précise lors de l’installation de la sonde empêche la saturation du signal, tandis que l’impédance adaptée de la ligne coaxiale garantit la suppression de la diaphonie et maintient une haute intégrité du signal sur l’ensemble de la chaîne de surveillance.

Foire aux questions

Q : Quelle source d’alimentation le convertisseur de signal CON021 nécessite-t-il pour fonctionner ?

R : Le module CON021 nécessite une alimentation externe de 24 VDC pour alimenter son oscillateur interne et ses circuits de conditionnement du signal.

Q : La sonde PR6423/10R-030 peut-elle être connectée directement à une carte d’entrée analogique d’automate programmable sans le convertisseur CON021 ?

R : Non. La sonde de proximité passive PR6423/10R-030 fournit une variation d’impédance haute fréquence et nécessite le convertisseur CON021 pour fournir l’excitation haute fréquence et convertir les données brutes du capteur en une sortie calibrée de 4-20 mA.

Q : Quel est l’impact de la modification de la longueur de câble de 3,0 m sur la précision des mesures du système ?

R : La modification de la longueur totale de câble non compensé de 3,0 m modifie l’équilibre de l’inductance et de la capacitance internes du système, ce qui dégrade la précision d’étalonnage et la linéarité de la sonde sur toute la plage de mesure.

Directives d’installation sur site

Fixez solidement le convertisseur CON021 sur un rail DIN standard de 35 mm à l’intérieur d’une armoire de commande protectrice afin de protéger les composants électroniques contre l’humidité ambiante et la poussière. Lors de l’installation de la tête de capteur PR6423/10R-030, assurez au moins 5 engagements complets du filetage dans le support de montage et vérifiez l’absence d’obstacles avec les structures métalliques environnantes afin d’éviter les effets latéraux du champ de la sonde. Acheminez le câble coaxial de 3,0 m à l’écart des lignes CA haute tension afin de réduire les interférences électromagnétiques, et vérifiez la tension d’entrefer de la sonde à l’aide d’un multimètre pour confirmer le positionnement mécanique correct avant la mise en service du système. Assurez-vous que tous les blindages des câbles sont raccordés à une borne de masse propre du signal en un point unique.
