Description du produit

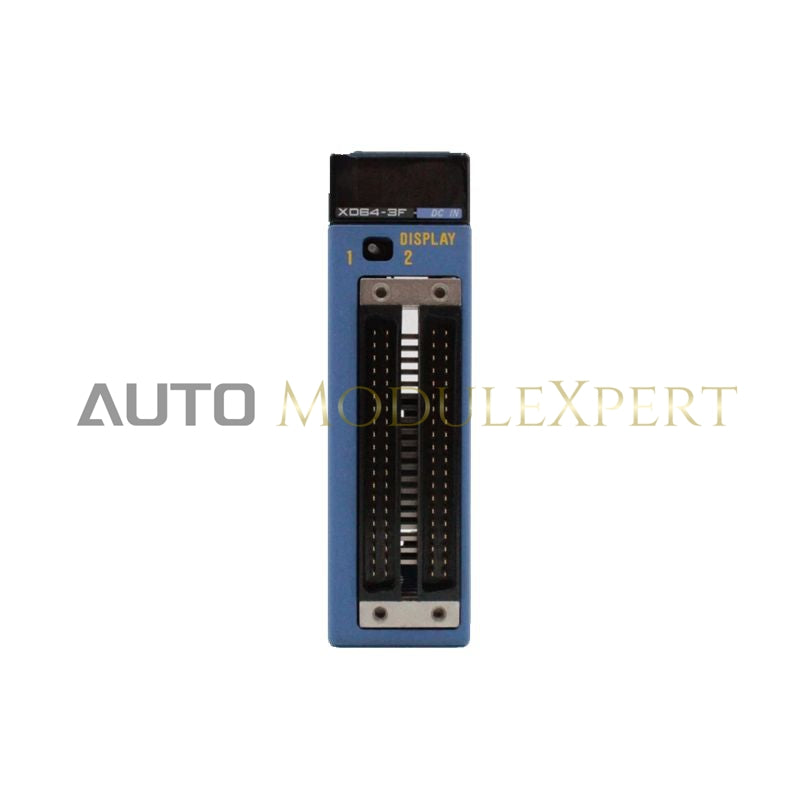

Le F3XD64-3F/K2 est un module d'entrée numérique haute densité conçu pour la plateforme de contrôleur Yokogawa FA-M3 "Range-Free". Offrant une capacité étendue de 64 canaux dans un seul emplacement, ce module est conçu pour interfacer avec une large gamme de dispositifs de terrain, y compris des capteurs de proximité, des interrupteurs de fin de course et des boutons-poussoirs. L'unité utilise une isolation sophistiquée par photocoupleur pour protéger les circuits internes du PLC contre les transitoires électriques et les boucles de masse courantes dans les environnements industriels.
Une caractéristique remarquable du F3XD64-3F/K2 est son traitement ultra-réactif des signaux, avec des temps de réponse d'entrée sélectionnables aussi bas que 0 microseconde. Cela en fait une solution idéale pour la détection d'impulsions à grande vitesse et l'exécution logique critique dans le temps. Le module prend en charge les configurations de câblage en mode sink et source (NPN/PNP), offrant une flexibilité maximale pour les normes d'ingénierie mondiales.
Spécifications techniques
| Spécification | Détails |
|---|---|
| Numéro de modèle | F3XD64-3F/K2 |
| Fonction du module | Entrée CC haute densité |
| Points d'entrée | 64 canaux |
| Tension d'entrée nominale | 24 V CC |
| Plage de tension de fonctionnement | 20,4 V à 26,4 V CC |
| Courant d'entrée | 4,1 mA (typique par point) |
| Seuil logique ON | ≥ 16,0 V CC / ≥ 3,2 mA |
| Seuil logique OFF | ≤ 5,8 V CC / ≤ 0,9 mA |
| Technologie d'isolation | Isolation par photocoupleur pour une haute immunité au bruit |
| Filtre réglable (temps de réponse) | Sélectionnable : 0 µs, 62,5 µs, 250 µs, 1 ms ou 16 ms |
| Ratio d'entrée simultanée | 100 % (Tous les points peuvent être actifs simultanément) |
| Interface externe | Connecteurs doubles 40 broches (généralement utilisés avec des assemblages de câbles /K2) |
| Consommation interne | 75 mA (à 5 V CC) |
| Poids Unitaire | 0,14 kg |
Scénarios d'Application
-
Tri à grande vitesse : Capture des déclenchements rapides des capteurs sur des lignes de convoyeurs à grande vitesse.
-
Automatisation de l'assemblage : Surveillance de grandes banques d'interrupteurs de fin de course et de capteurs dans les cellules robotiques.
-
Surveillance de l'état : Fournir un hub d'entrée centralisé pour les signaux de diagnostic à l'échelle de l'usine.
FAQ Support Technique
Le réglage du temps de réponse "0µs" augmente-t-il la sensibilité au bruit ?
Oui, bien que le réglage 0µs offre la réponse la plus rapide, il est recommandé de l'utiliser uniquement avec un câblage blindé de haute qualité ou des sorties électroniques. Pour les interrupteurs mécaniques, un réglage de 1 ms ou plus est conseillé pour éviter le rebond des contacts.
Quelle est la différence entre le F3XD64-3F standard et la variante /K2 ?
Le F3XD64-3F/K2 indique un connecteur spécifique ou une configuration d'emballage destinée à être utilisée avec des borniers haute densité ou des faisceaux de câbles préconfigurés pour simplifier le câblage de 64 points.
