Description du produit

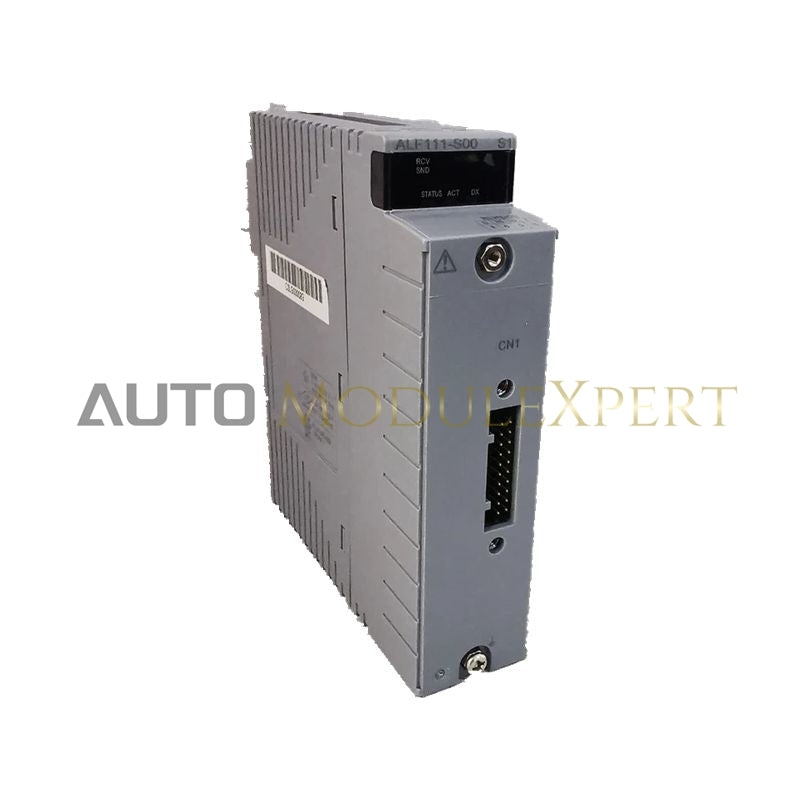

Le ALF111-S50 est une interface de communication Foundation Fieldbus (FF) H1 à haute performance conçue pour les plateformes CENTUM VP et CS 3000 DCS de Yokogawa Electric Corporation.
Installé dans une unité de nœud FIO, il permet l’intégration fluide des appareils conformes au bus de terrain—y compris les transmetteurs, actionneurs et positionneurs—dans l’architecture de contrôle de l’usine. Le module prend en charge le Contrôle sur le terrain (CiF), permettant l’exécution des boucles PID au niveau de l’appareil, ce qui réduit la charge sur le contrôleur central et améliore l’intégrité globale du système.
Le suffixe S50 indique un revêtement protecteur conforme à la norme ISA G3, offrant une protection contre les gaz corrosifs et les environnements industriels sévères typiques des raffineries et des usines chimiques.
Caractéristiques techniques
| Élément | Spécification |
|---|---|
| Numéro de modèle | ALF111 |
| Code suffixe | -S50 |
| Protocole de communication | FOUNDATION Fieldbus H1 (31,25 kbps) |
| Nombre de ports | 4 segments H1 indépendants |
| Nombre maximal d’appareils par segment | Jusqu’à 32 (selon le système) |
| Consommation électrique | 0,5 A sous 5 V CC (interne) |
| Indice de protection environnementale | Revêtement protecteur ISA G3 |
| Isolement | 1500 V CA entre le signal de terrain et la logique système |
| Dimensions | 3,2 cm × 12,4 cm × 13 cm |
| Poids net | 0,35 kg |
Application système
Le ALF111-S50 est principalement installé dans des unités de nœud FIO, communiquant avec l’ unité de contrôle de terrain (FCU) via le bus ESB. Il facilite :
-
L’exécution des boucles PID directement dans les appareils de terrain
-
La réduction de la charge sur les contrôleurs centraux
-
Une grande fiabilité et intégrité du système
Questions fréquentes professionnelles
Le ALF111-S50 fournit-il de l’énergie aux appareils de terrain ?
Non. Le module fonctionne uniquement comme maître de communication. Une alimentation Fieldbus et des terminaisons appropriées sont nécessaires pour l’alimentation des appareils.
Ce module peut-il être utilisé en redondance ?
Oui. Deux modules ALF111-S50 peuvent être installés dans une unité de nœud FIO redondante, assurant une communication continue en cas de défaillance de l’un d’eux.
Quelle est la longueur maximale de câble par segment ?
Jusqu’à 1900 mètres en utilisant un câble torsadé blindé de type A, incluant les longueurs de tronc et de dérivation, selon les normes FF H1.
