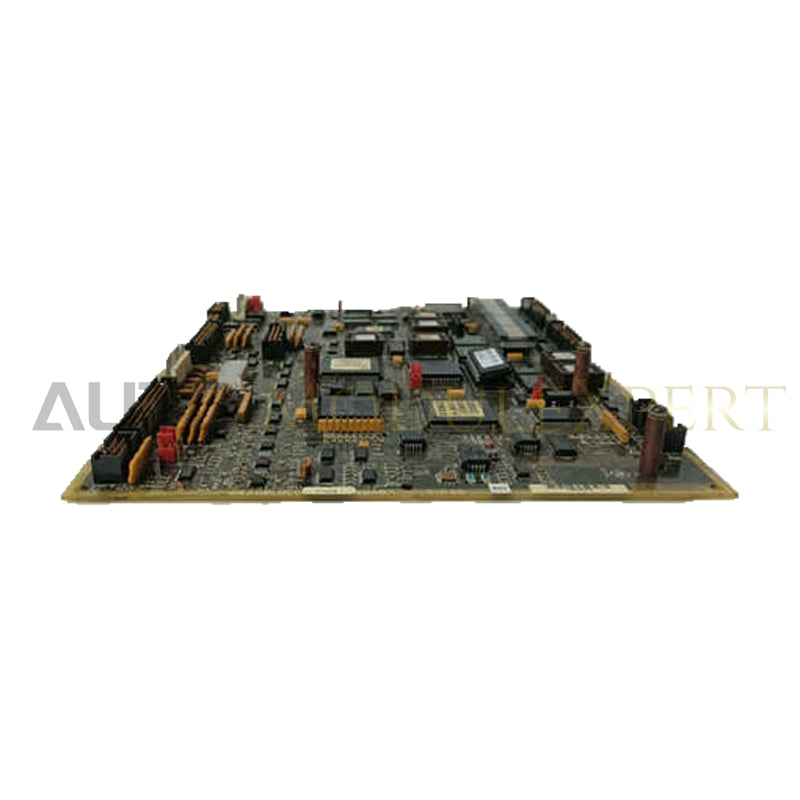

Carte de commande de variateur et de communications LAN Mark V GE DS200LDCCH1AGA

La GE DS200LDCCH1AGA, également référencée sous le nom de DS200LDCCH1A Drive Control Board, est un composant matériel dédié à l’exécution en temps réel des commandes du variateur et aux communications LAN déterministes au sein des systèmes de commande de turbines GE Mark V.

Spécifications matérielles

Fonctionnalités du bus de fond de panier et des communications réseau

Les ingénieurs utilisent le module DS200LDCCH1AGA pour exécuter des tâches de commande multiprocesseur sur le bus de fond de panier interne du châssis GE Mark V. La carte intègre quatre coprocesseurs qui gèrent les boucles de rétroaction d’E/S haute densité, la mise à l’échelle des algorithmes et les transferts de trames du protocole HDLC à haut débit jusqu’à 10 Mbps. Des voies logiques dédiées maintiennent une synchronisation stricte de l’horloge et la compatibilité du micrologiciel flash sur les canaux du fond de panier, éliminant les conflits de bus et garantissant une latence de communication déterministe entre les modules de commande de la turbine et les panneaux d’interface opérateur.

Foire aux questions

Q : Comment le DS200LDCCH1AGA répartit-il les tâches de traitement entre ses quatre microprocesseurs intégrés ?

R : Le processeur de commande du variateur (DCP) exécute les principales boucles de rétroaction, le processeur de commande du moteur (MCP) gère les algorithmes vectoriels du moteur, le processeur de réseau local (LANP) assure les communications HDLC à 10 Mbps et le processeur de la carte technologique commune (TCC) exécute les diagnostics en arrière-plan et l’initialisation matérielle.

Q : Quelles exigences du bus d’alimentation faut-il vérifier avant de remplacer ce module ?

R : Vous devez vérifier que le rack de cartes hôte fournit une alimentation stable de fond de panier de +5 VDC, +15 VDC et -15 VDC. Assurez-vous que les alimentations restent dans une tolérance de +/- 5 % avant l’installation de la carte afin d’éviter les réinitialisations logiques pendant le traitement des E/S haute densité.

Q : Est-il possible de remplacer le module DS200LDCCH1AGA à chaud lorsque le panneau de la turbine hôte est sous tension ?

R : Non, les techniciens doivent mettre complètement hors tension l’armoire Mark V et vérifier l’absence de tension sur le fond de panier avant de retirer ou d’insérer la carte. Le remplacement à chaud endommage les circuits CMOS sensibles et interrompt le trafic HDLC actif sur le bus.

Directives d’installation sur site

Tout d’abord, les techniciens doivent mettre un bracelet antistatique ESD relié à la terre avant d’ouvrir l’emballage antistatique de protection de la carte GE DS200LDCCH1AGA. Faites glisser avec précaution les connecteurs de bord de la carte dans les guides de carte correspondants du rack à l’intérieur du châssis Mark V, en appuyant fermement jusqu’à ce que la carte soit correctement verrouillée dans les prises du fond de panier.

Ensuite, vérifiez que tous les câbles plats et faisceaux de câblage des borniers se raccordent correctement à leurs barrettes à broches correspondantes, sans forcer les connecteurs. Assurez-vous que les tresses de masse restent en contact direct métal contre métal avec le châssis de l’armoire et que les longueurs de câbles de mise à la terre restent inférieures à 300 mm afin de fournir un chemin à faible impédance pour les parasites haute fréquence. Enfin, acheminez tous les câbles coaxiaux de communication HDLC dans des goulottes dédiées, en maintenant une séparation d’au moins 300 mm par rapport aux conduits d’alimentation 230 VAC ou 115 VDC afin de réduire le couplage électromagnétique.
