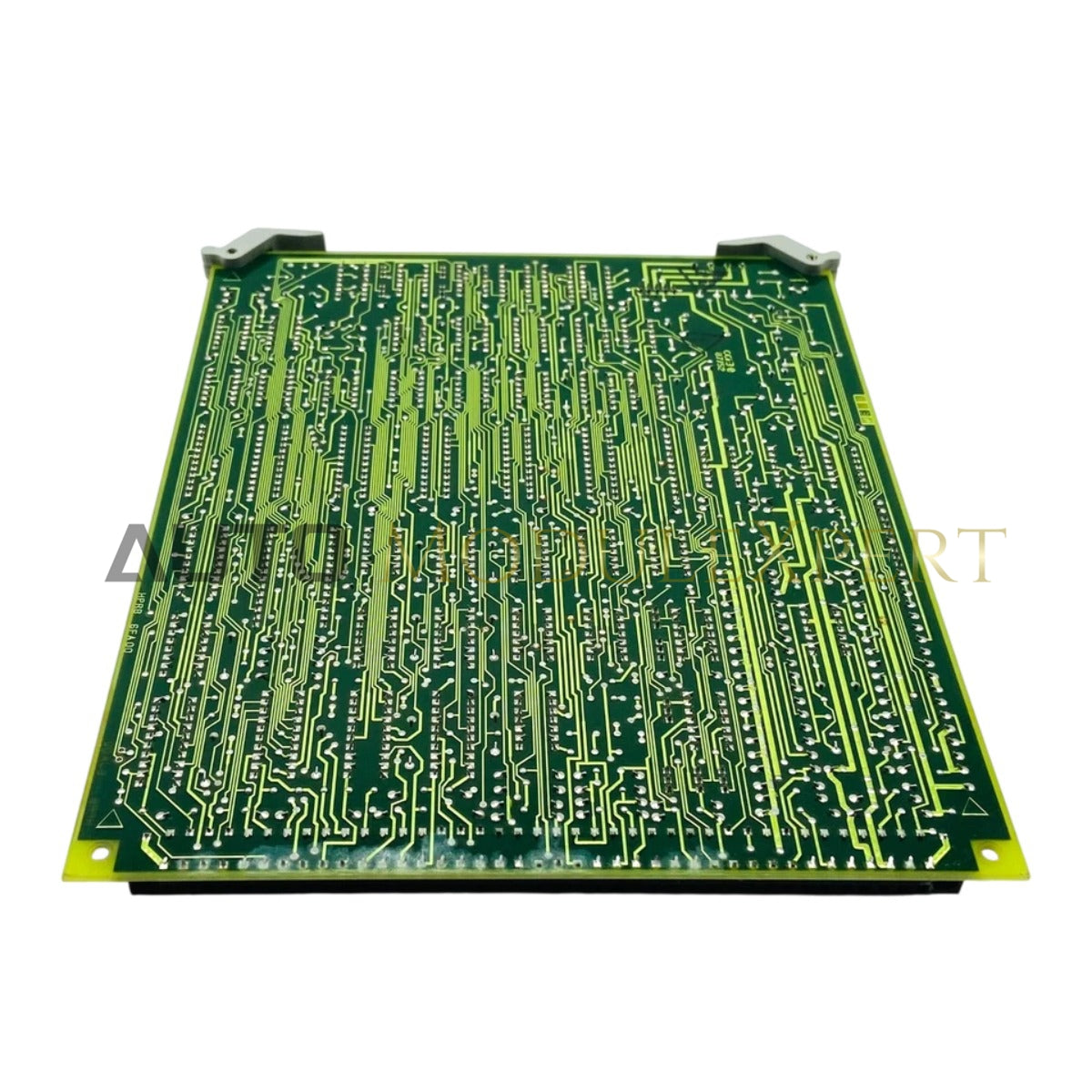

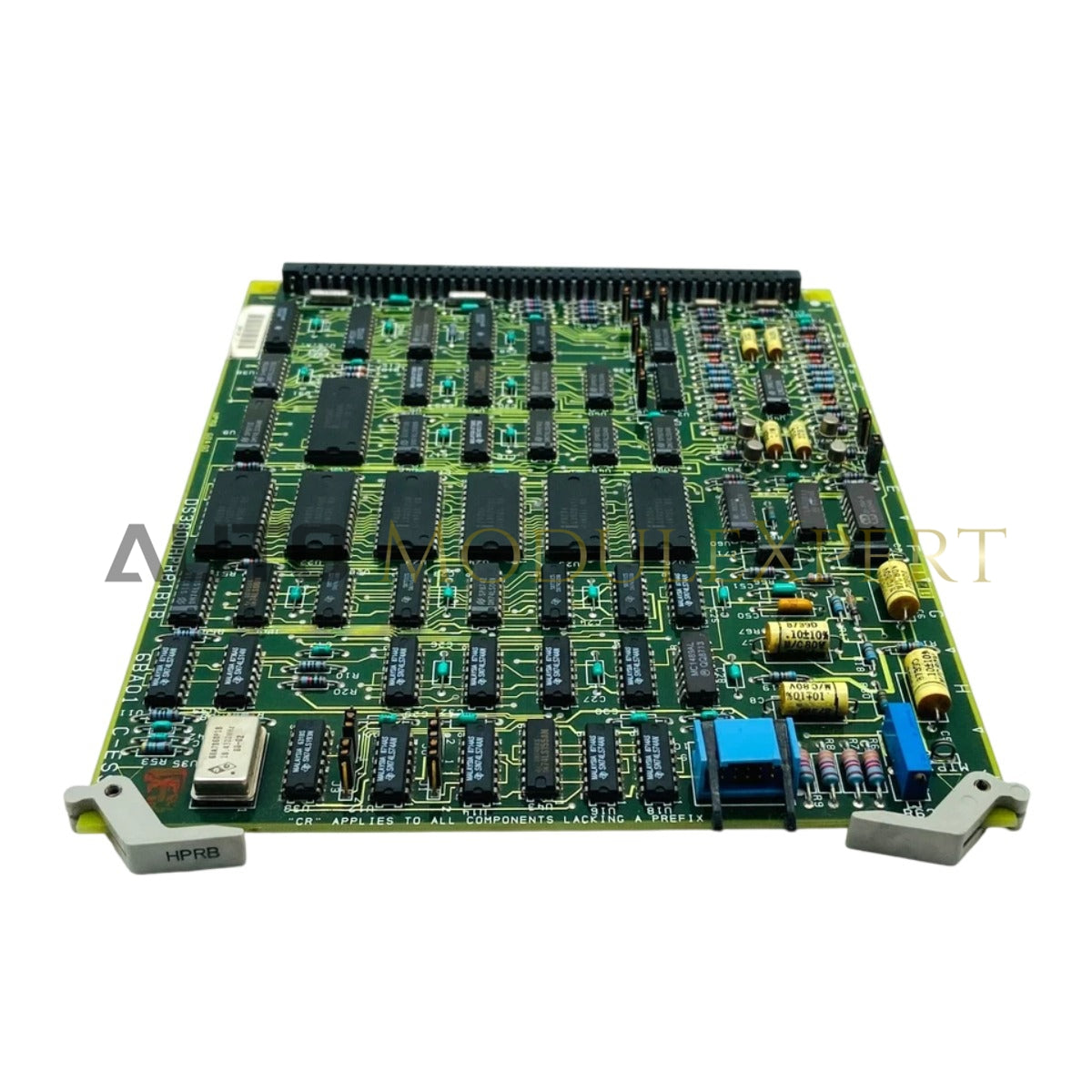

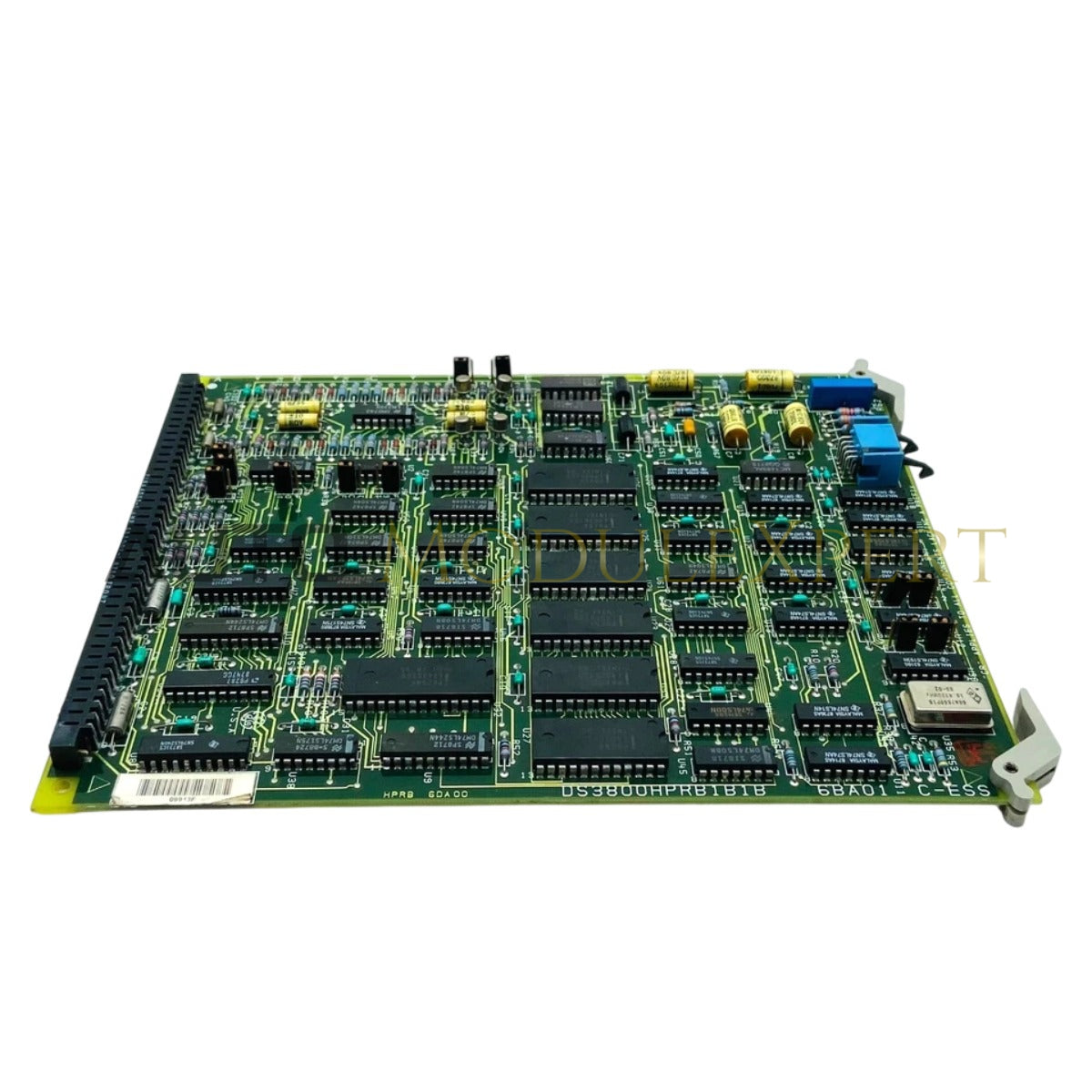

La GE DS3800HPRB, également référencée sous le nom de DS3800HPRB Carte d’Entrée de Fréquence d’Impulsions, fonctionne comme un composant matériel dédié à l’acquisition de signaux de fréquence au sein des plateformes de contrôle industriel. Ce module réalise directement la conversion physique/électrique des impulsions en données numériques, traduisant les entrées de fréquence terrain ou les signaux analogiques en données de fréquence précises pour un traitement en aval.

Spécifications Matérielles

Mise à l’échelle de la densité E/S et traitement du signal

La DS3800HPRB est conçue avec huit points de contact discrets, permettant une intégration à haute densité dans les architectures de réseaux de contrôle. La carte traite les signaux entrants avec une résolution de 0,01 Hz, maintenant un seuil de précision de +/- 0,05 % dans des conditions industrielles variables. L’interface permet une sélection flexible de la plage d’entrée, acceptant soit des boucles de courant 4-20 mA, soit des signaux de tension 0-10 V. Cette adaptabilité garantit que le module peut s’interfacer avec divers capteurs de vitesse et débitmètres sans nécessiter de circuits de conversion de signal externes. La logique de traitement embarquée gère la condition du signal pour éviter les fluctuations de fréquence dues au bruit, assurant l’intégrité des données pour les boucles de contrôle.

Questions Fréquemment Posées

Q : La carte peut-elle détecter automatiquement les défauts de signal d’entrée ?

R : La logique de la carte fournit des données de fréquence basées sur le signal d’entrée. Les utilisateurs doivent configurer le contrôleur maître pour surveiller les valeurs « hors plage », car la carte elle-même ne fournit pas de détection active de « fil ouvert » pour les capteurs connectés.

Q : Cette carte est-elle échangeable à chaud pendant le fonctionnement du système ?

R : Non. Le backplane ne supporte pas l’insertion à chaud. Vous devez isoler l’alimentation du rack et vérifier l’absence d’énergie avant de tenter de retirer ou d’installer le module afin de protéger les broches du backplane et les circuits sensibles du signal.

Consignes d’Installation sur Site

1. Vérifiez que le rack de contrôle est hors tension et suivez les procédures standard de sécurité électrique (LOTO).
2. Alignez la DS3800HPRB avec les guides internes de la carte, en vous assurant que le connecteur est correctement orienté vers l’emplacement du backplane.
3. Appliquez une pression constante sur la carte jusqu’à ce que le connecteur soit complètement inséré ; assurez-vous qu’aucune broche ne soit mal alignée ou pliée pendant l’opération.
4. Fixez la carte au châssis à l’aide des points de montage fournis pour garantir une connexion de masse électrique stable.
5. Raccordez les fils de signal terrain aux huit points de contact selon le schéma de câblage du système, en respectant la polarité correcte pour les signaux 4-20 mA ou 0-10 V.
6. Vérifiez que la mise à la terre de l’écran des signaux est réalisée au niveau de l’entrée du coffret afin de minimiser les interférences électromagnétiques pouvant affecter la précision de la mesure de fréquence.
