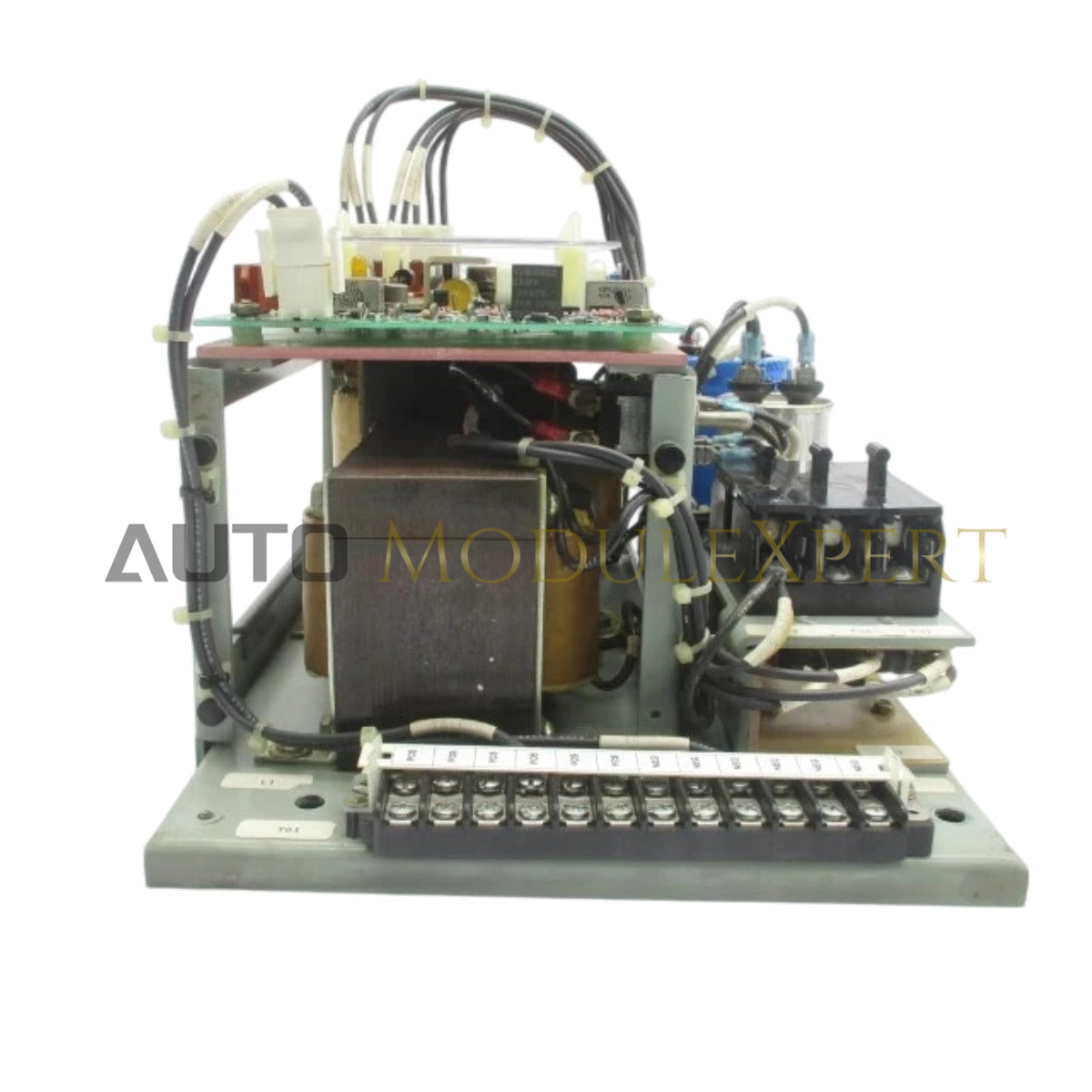

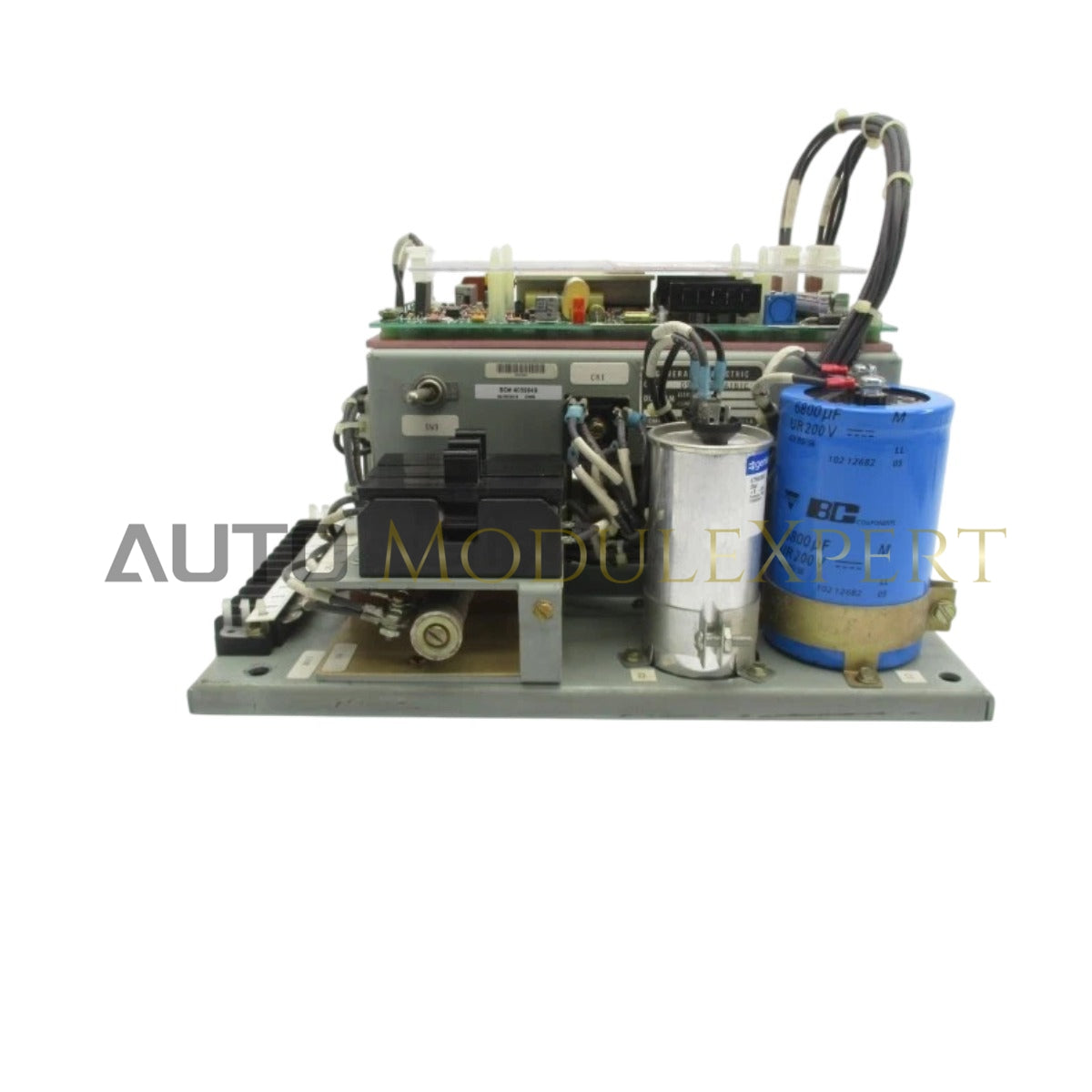

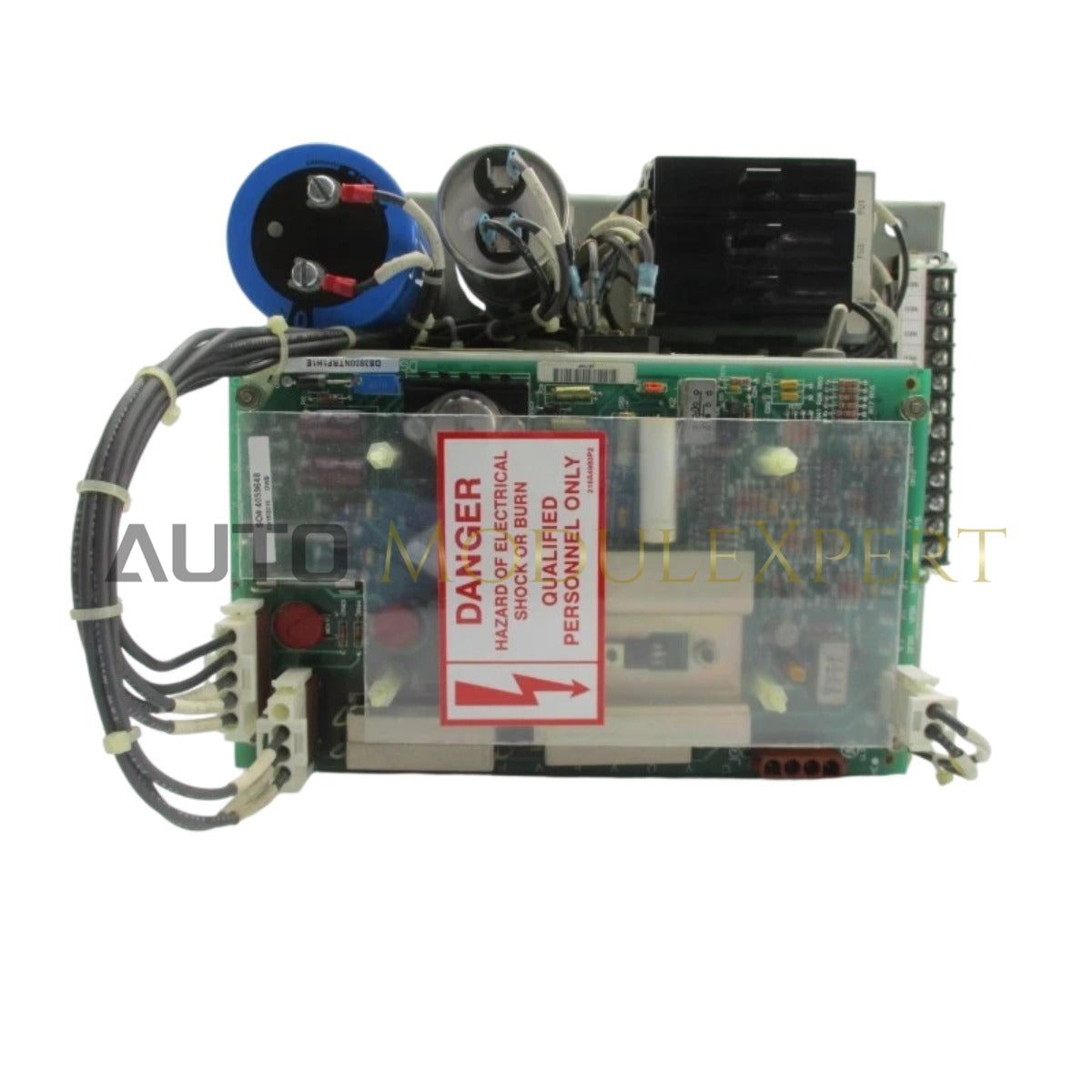

La GE Fanuc DS3820PS7A1B1C, également référencée sous le nom de DS3820PS7A1B1C Carte de Contrôle d'Alimentation, fonctionne comme un composant matériel essentiel pour la régulation de la puissance d'excitation et la surveillance du système dans les architectures de contrôle de turbine Mark V SE (Speedtronic Excitation).

Décomposition du suffixe & Matrice du modèle

• DS3820 : Désigne la série d'instrumentation industrielle et de surveillance GE.
• PS7 : Spécifie la désignation fonctionnelle de la Carte de Contrôle d'Alimentation.
• A1 : Indique le niveau de génération matérielle principal.
• B1C : Définit l'itération technique spécifique et la configuration de la carte.

Spécifications matérielles

Régulation de l'excitation et logique de contrôle

La GE Fanuc DS3820PS7A1B1C intègre une électronique de puissance avancée (à base de thyristors ou IGBT) pour gérer la sortie de l'alimentation d'excitation. Elle est conçue pour s'interfacer directement avec les algorithmes de contrôle d'excitation Mark V SE, garantissant une régulation précise de la sortie DC pour l'excitation du champ de la turbine. La carte offre une protection complète contre les surtensions et surintensités, utilisant des circuits de surveillance en temps réel pour rapporter l'état de santé de l'alimentation et le statut opérationnel au contrôleur maître. La compatibilité du firmware flash et de la logique est strictement régie par la révision maître du système d'excitation ; les utilisateurs doivent vérifier que le backplane du rack de contrôle supporte l'itération matérielle A1 pour maintenir la stabilité de la régulation.

https://encrypted-tbn2.gstatic.com/licensed-image?q=tbn:ANd9GcQoEql-txVPZQHrxMjsHtlb2lGvJB2NTZkTTbcGndmGN71rtpT7ifjmlqMOmfwVXvKMr2jtpBJb_hpaxgMOacptu-MsNA4P9QMxKCLx22ewsy-HQdU

Questions fréquemment posées (FAQ)

Q : Cette carte de contrôle d'alimentation peut-elle être remplacée à chaud dans une armoire d'excitation active ?

R : Non. Le remplacement à chaud n'est pas autorisé. Le rack du système de contrôle doit être complètement désexcité et vérifié pour une absence totale d'énergie avant l'installation ou le retrait afin d'éviter d'endommager les connecteurs du backplane et les composants électroniques de puissance sensibles.

Q : Comment les paramètres de protection contre les surtensions et surintensités sont-ils configurés ?

R : Les seuils de protection sont définis dans le logiciel du contrôleur Mark V SE. La carte reçoit ces consignes et utilise sa boucle de contrôle embarquée pour intervenir si les paramètres de sortie dépassent les limites de sécurité établies.

Directives d'installation sur site

1. Préparation : Coupez l'alimentation de l'armoire d'excitation et vérifiez l'absence de tension sur les bornes d'entrée AC principales et de sortie DC.
2. Montage : Alignez les bords de la carte avec les guides de carte de l'armoire. Faites glisser le module jusqu'à ce que les connecteurs d'interface du backplane soient complètement engagés et verrouillés.
3. Sécurité mécanique : Serrez les vis de la face avant du module sur le châssis pour assurer une mise à la terre structurelle robuste et une continuité électrique.
4. Câblage : Raccordez les lignes d'entrée AC et de sortie DC aux bornes de la carte. Assurez-vous que les sections de câble correspondent à la capacité de courant spécifiée pour la charge continue de 10 A.
5. Mise à la terre : Vérifiez que la mise à la terre du châssis du module est correctement reliée au plan de masse commun de l'armoire d'excitation afin de minimiser les interférences électromagnétiques.
6. Vérification : Après l'installation, effectuez une inspection visuelle de toutes les connexions. Mettez le système sous tension et vérifiez la sortie de l'alimentation ainsi que le statut de diagnostic via l'interface de contrôle Mark V SE.
