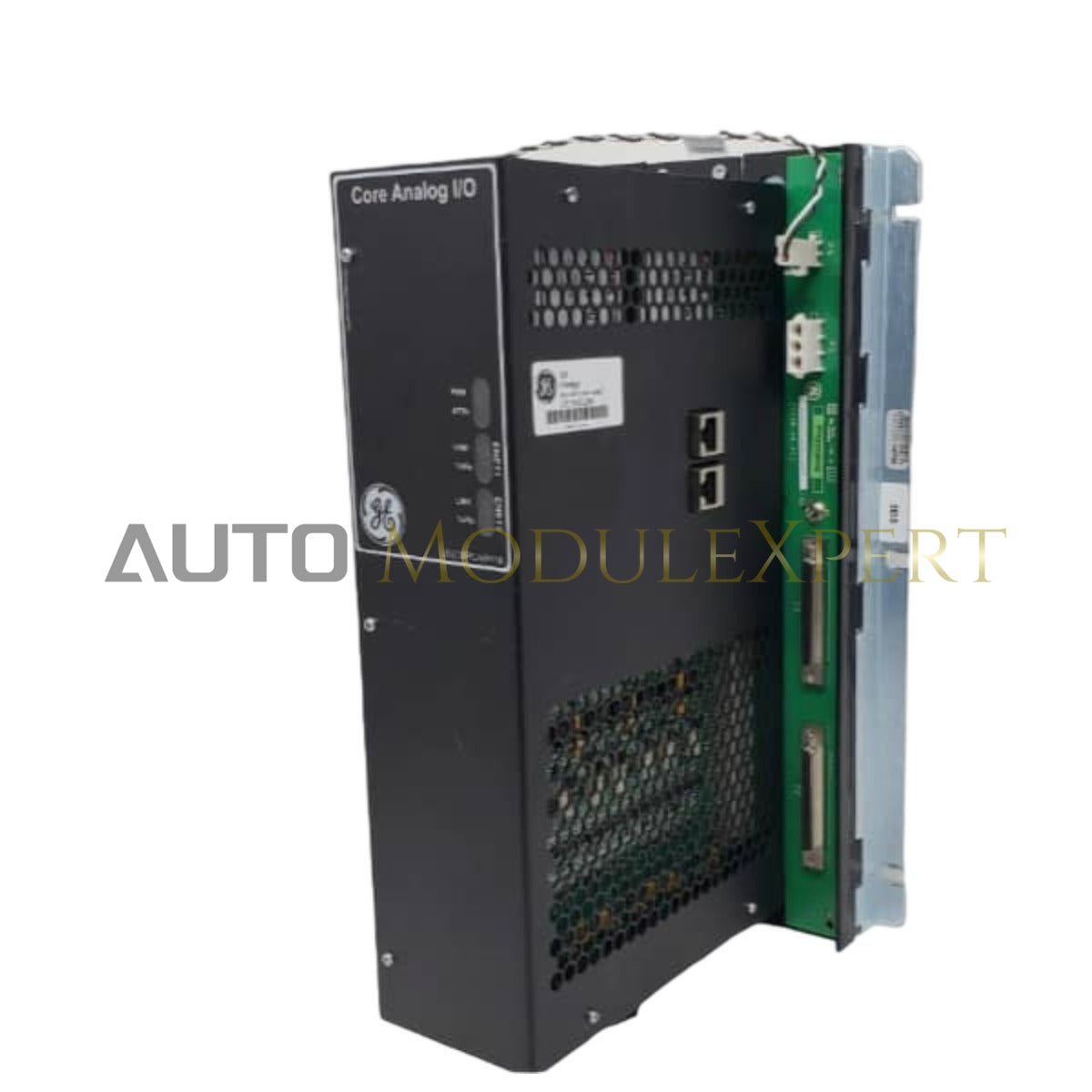

Configuré pour le traitement de signaux à haute densité dans les systèmes de sécurité fonctionnelle Mark VIeS, le GE IS430SSUAH1A (IS430SSUAH1A Module E/S Analogique) offre une interface électrique directe pour divers instruments de terrain. Ce module permet l’acquisition et la distribution de 16 canaux indépendants, prenant en charge les entrées thermocouple (TC), détecteur de température à résistance (RTD), tension, et boucles de courant 4-20 mA. Il facilite la gestion bidirectionnelle des signaux et les protocoles de communication HART pour assurer l’intégration dans des architectures de contrôle à haute intégrité.

Décomposition du suffixe & matrice du modèle

Spécifications matérielles

Communication Profinet et réseau déterministe

Le module IS430SSUAH1A utilise des protocoles de bus de données déterministes pour maintenir la synchronisation des trames dans l’environnement de sécurité Mark VIeS. La latence de communication est gérée via une intégration à haute vitesse sur le bus arrière, garantissant que la conversion des signaux et les intervalles de balayage des E/S correspondent aux cycles du processeur de sécurité. La compatibilité du firmware flash est vérifiée via l’outil de configuration du contrôleur hôte, évitant les incompatibilités de version lors du déploiement. L’intégrité de l’isolation des canaux est maintenue sur les 16 ports afin d’éviter les interférences croisées lors des opérations numériques à haute fréquence.

Questions fréquemment posées

Q : Ce module est-il capable d’être échangé à chaud sous tension ?

R : Oui, l’IS430SSUAH1A supporte l’échange à chaud dans le châssis Mark VIeS. Cependant, assurez-vous que le bloc de connexion est sécurisé et que le logiciel de configuration du système a reconnu le retrait du module avant son extraction physique pour éviter les erreurs de communication sur le bus.

Q : Le module fournit-il une isolation pour les boucles HART 4-20 mA ?

R : Le module offre un conditionnement de signal canal à canal, mais l’alimentation interne des boucles HART doit être configurée via l’interface logicielle. Vérifiez que la charge de la boucle ne dépasse pas les limites d’impédance spécifiées pour le mode E/S actif.

Consignes d’installation sur le terrain

1. Vérifiez que la surface de montage sur rail DIN ou châssis est exempte de débris métalliques pour assurer un bon contact de mise à la terre.
2. Assurez-vous que le module est complètement inséré dans la fente du bus arrière jusqu’à ce que le mécanisme de verrouillage mécanique s’enclenche.
3. Pour les entrées thermocouple ou RTD, utilisez un câblage en paire torsadée blindée pour réduire les interférences électromagnétiques. Assurez-vous que le blindage est relié à un point de masse commun unique pour éviter les courants de boucle de masse.
4. Lors du câblage des boucles 4-20 mA, maintenez une distance de séparation d’au moins 50 mm par rapport aux câbles AC haute tension pour éviter les couplages inductifs.
5. Vérifiez que les vis du bloc de connexion sont serrées à un couple de 0,5 Nm pour éviter les fluctuations de résistance de connexion lors des vibrations.
