Product Overview

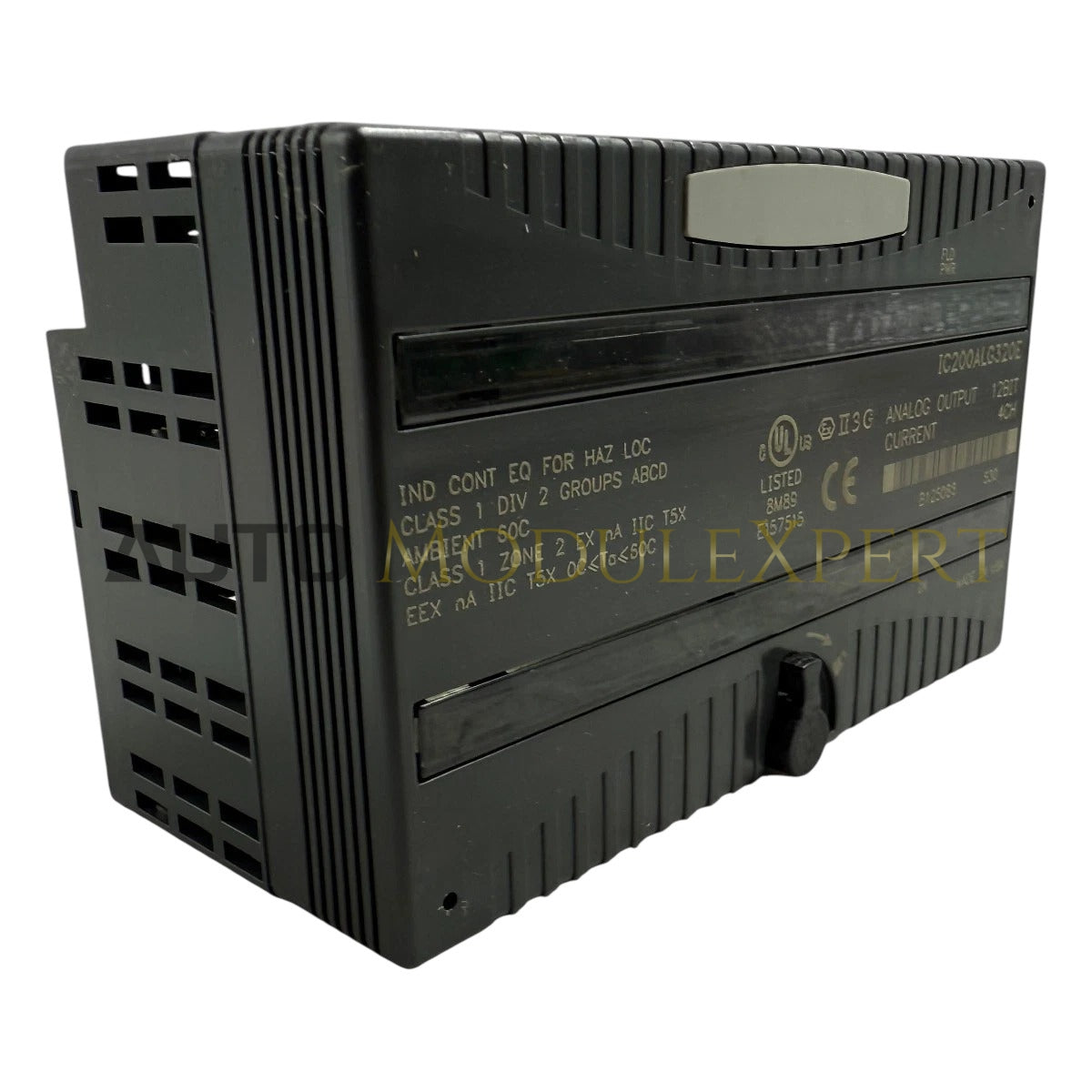

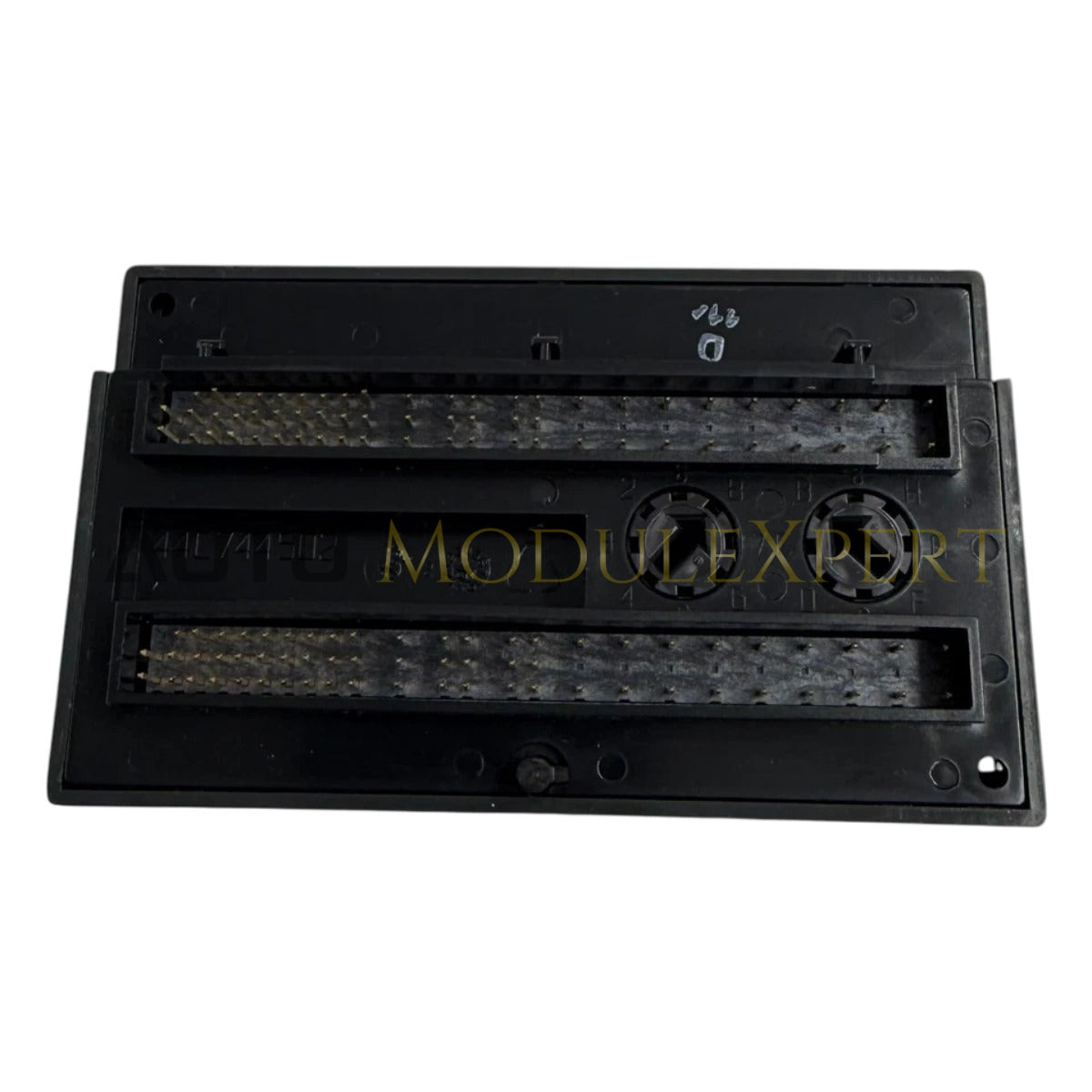

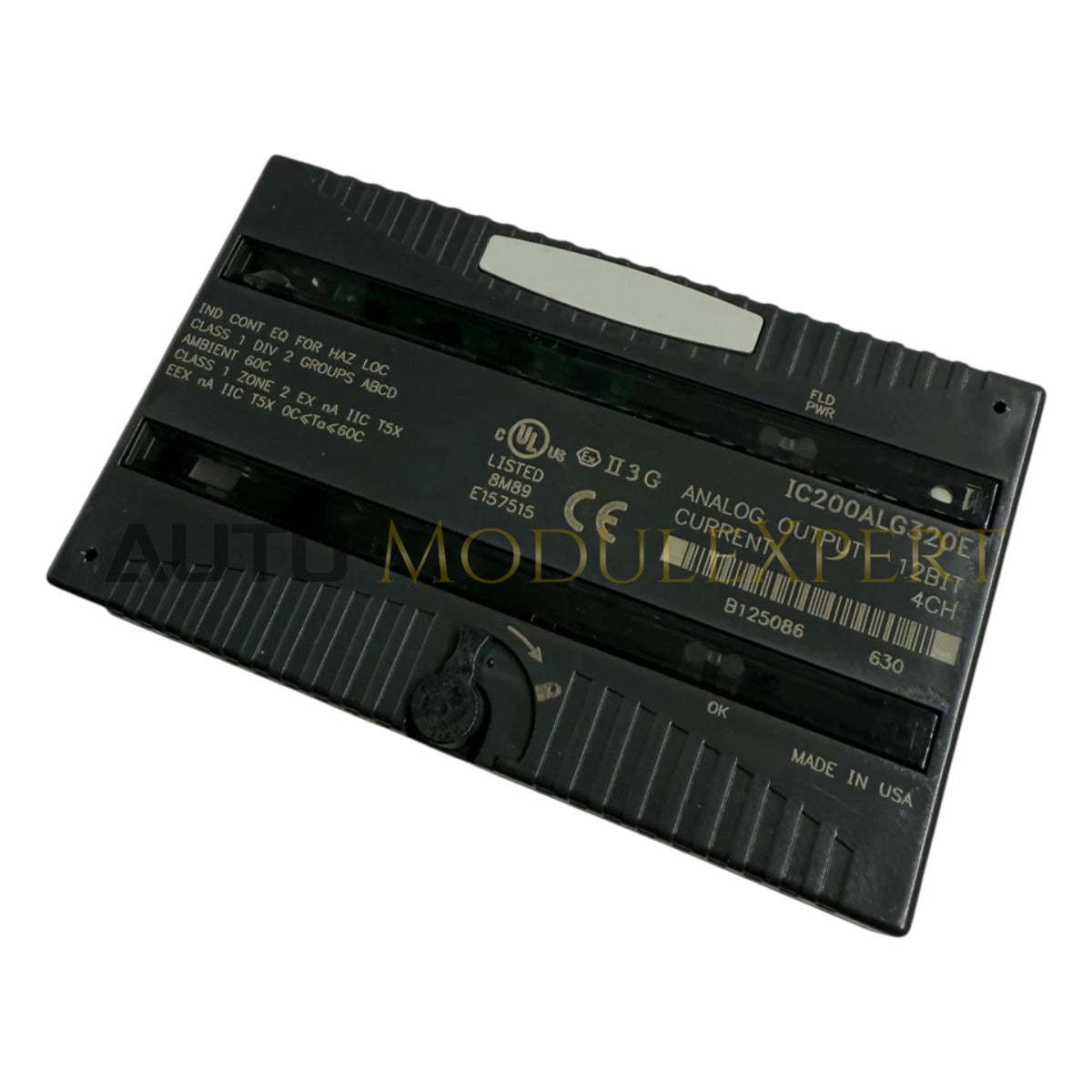

The 100% Brand New GE IC200ALG320 delivers four independent 4-20mA analog output channels for the VersaMax I/O system. It converts digital values from the CPU into precise current signals for field devices like control valves, variable speed drives, and positioners. The module features 12-bit resolution and a fast 0.3ms update rate.
Technical Specifications
-
Channels: 4 (Independent)
-
Output Range: 4-20 mA (User Configurable)
-
Resolution: 12-Bit (4 µA / 8 Counts)
-
Accuracy: ±0.3% Typical, ±0.5% Max (at 25°C)
-
Update Rate: 0.3 ms (Maximum, all channels)
-
External Power: 18-30 VDC (160 mA max load)
-
Backplane Power: 5 VDC @ 50 mA
-
Isolation: 250 VAC (Field to Backplane)
-
Dimensions: 5.0 x 11.0 x 6.68 cm
-
LED Indicators: FLD PWR (Field Power), OK (Backplane Power)
Engineering Advantages
-
Rapid Control Response: The 0.3ms update rate ensures immediate execution of CPU commands. This minimizes dead time in fast-acting closed-loop control systems (e.g., flow or pressure control).
-
Independent Channel Operation: Each channel operates independently with its own Digital-to-Analog Converter (DAC). A fault on one output does not affect the operation of the remaining three channels.
-
Live Replacement (RIUP): The module supports Removal and Insertion Under Power. Technicians replace a faulty unit without shutting down the process, maintaining continuous operation.
-
Visual Diagnostics: Dual LEDs confirm power integrity. The "FLD PWR" LED verifies external field power, while the "OK" LED confirms backplane logic power, simplifying troubleshooting.
FAQs
-
Does this module require an external power supply?
Yes. The module requires an external 18-30 VDC power supply to drive the 4-20mA loops. It does not source power from the backplane for the field outputs.
-
Can I use 0-20mA or 0-10V output ranges?
No. The IC200ALG320 is factory-configured for 4-20mA current output only. It does not support voltage output or 0-20mA ranges.
-
What terminal base is required?
It mounts on standard VersaMax terminal bases (e.g., IC200TBM002 or IC200TBS002). Ensure the terminal base connects to the external 24VDC supply.
-
Is the output isolated?
Yes. The module provides 250 VAC isolation between the field wiring (outputs) and the backplane logic. However, the four output channels share a common return (COM).
