Présentation du produit

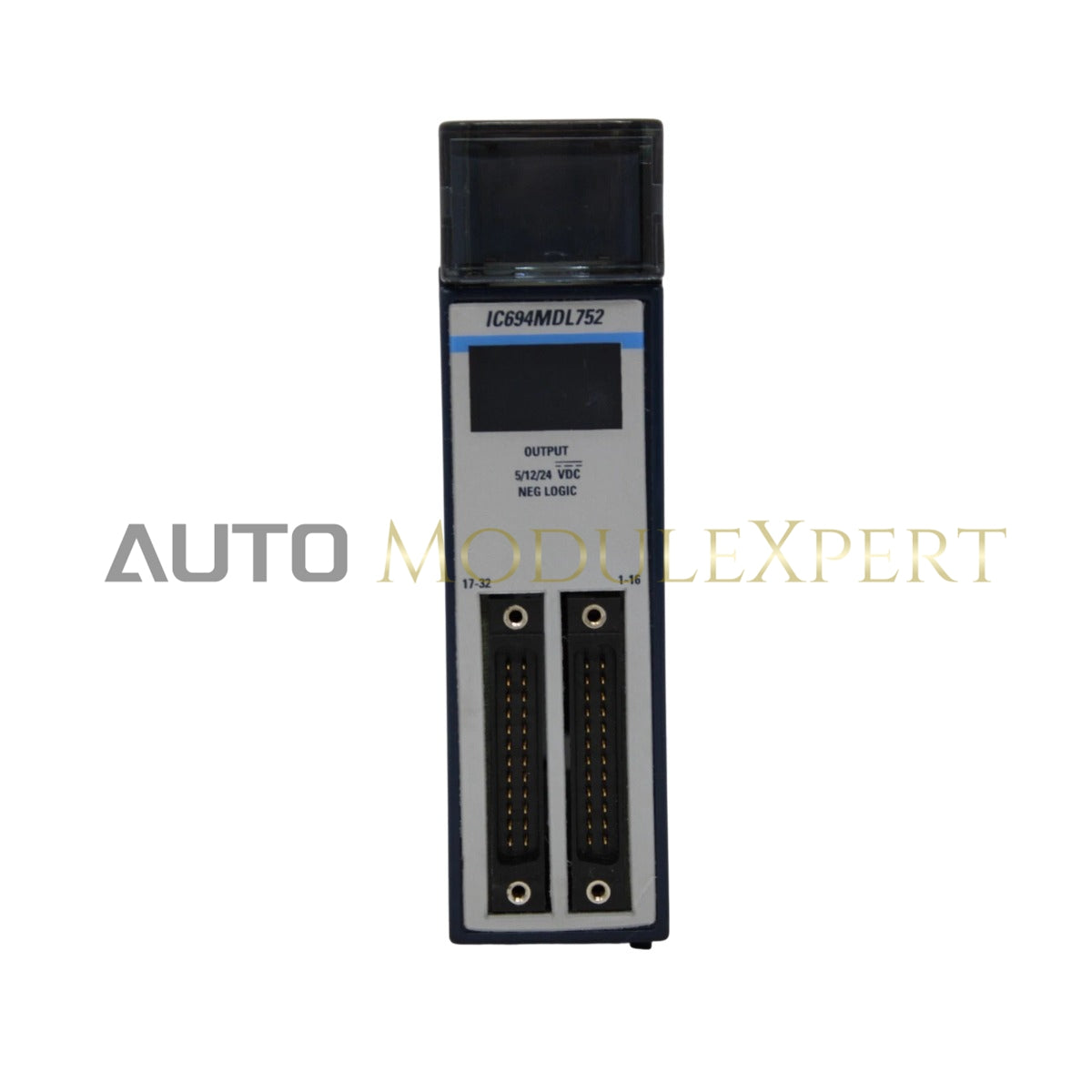

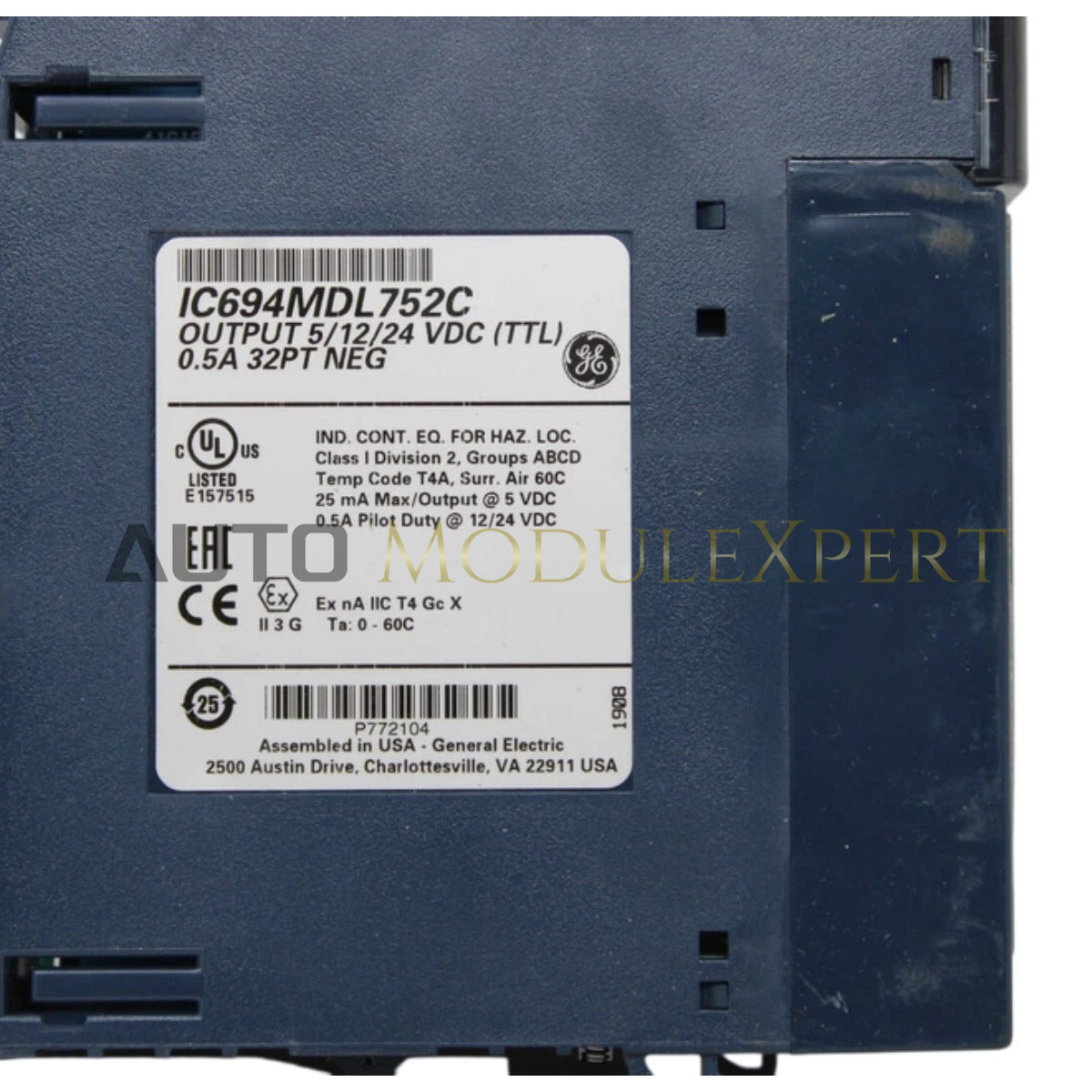

L'IC694MDL752 est un module de sortie numérique haute densité pour la plateforme GE PACSystems RX3i. Ce module 100 % neuf et original offre 32 canaux de sortie discrets dans un design à emplacement unique. Il prend en charge une double tension de fonctionnement (5 VCC TTL ou charges industrielles 12/24 VCC), permettant une intégration flexible entre systèmes électroniques haute vitesse et actionneurs industriels conventionnels. Il convient aussi bien aux racks locaux qu'aux architectures d'E/S distribuées.
Spécifications techniques
| Paramètre | Spécifications |
|---|---|
| Fabricant | GE Fanuc / Emerson |
| Série | PACSystems RX3i |
| Numéro de pièce | IC694MDL752 |
| Points de sortie | 32 (4 groupes de 8) |
| Modes de sortie | 5 VCC TTL ou 12/24 VCC |
| Plage de fonctionnement 5V | 4,75 – 5,25 VCC |
| Plage de fonctionnement 24V | 10,2 – 28,8 VCC |
| Type de sortie | Logique négative (sinking) |
| Courant de sortie (mode 5V) | 15 mA par point |
| Courant de sortie (mode 24V) | 0,5 A par point (2,0 A max par commun) |
| Temps de réponse | 2 ms max |
| Poids | 0,23 kg |
| État | 100 % tout neuf et original |
Avantages techniques
Flexibilité hybride de tension
Prend en charge à la fois les signaux TTL 5V et les charges industrielles standard 12/24V, réduisant le besoin de plusieurs types de modules de sortie et simplifiant la conception du système.
Architecture de sortie haute densité
32 sorties dans un seul emplacement réduisent considérablement l'espace utilisé dans le rack et améliorent la densité de contrôle pour les systèmes d'automatisation compacts.
Conception à logique négative (sinking)
Fournit un chemin de masse stable lorsqu'il est activé, améliorant la compatibilité avec les dispositifs sourcing et renforçant la fiabilité de commutation dans des environnements à tensions mixtes.
Compatibilité universelle avec le backplane RX3i
S'intègre parfaitement dans les racks RX3i, permettant une communication à faible latence via le backplane haute vitesse pour un contrôle précis du timing des sorties.
FAQ
Comment le mode de tension est-il sélectionné (5V vs 24V) ?
Le mode de fonctionnement est déterminé par l'alimentation externe côté terrain fournie aux bornes communes. L'application de 5 VCC active le mode TTL, tandis que 12/24 VCC active le fonctionnement avec charge industrielle.
Quel connecteur utilise ce module ?
Il utilise un connecteur haute densité Fujitsu à 40 broches, généralement connecté via un câble pré-câblé ou un bloc de jonction.
Peut-il être utilisé dans les systèmes Series 90-30 ?
Il est conçu pour PACSystems RX3i. La compatibilité avec les systèmes Series 90-30 (IC693) n'est pas garantie et nécessite une vérification de la compatibilité du backplane et électrique.
Est-ce un module de sortie sourcing ?
Non. Il s'agit d'un module de sortie à logique négative (sinking). Les charges doivent être alimentées en externe, le module fournissant le chemin de retour vers la masse.
