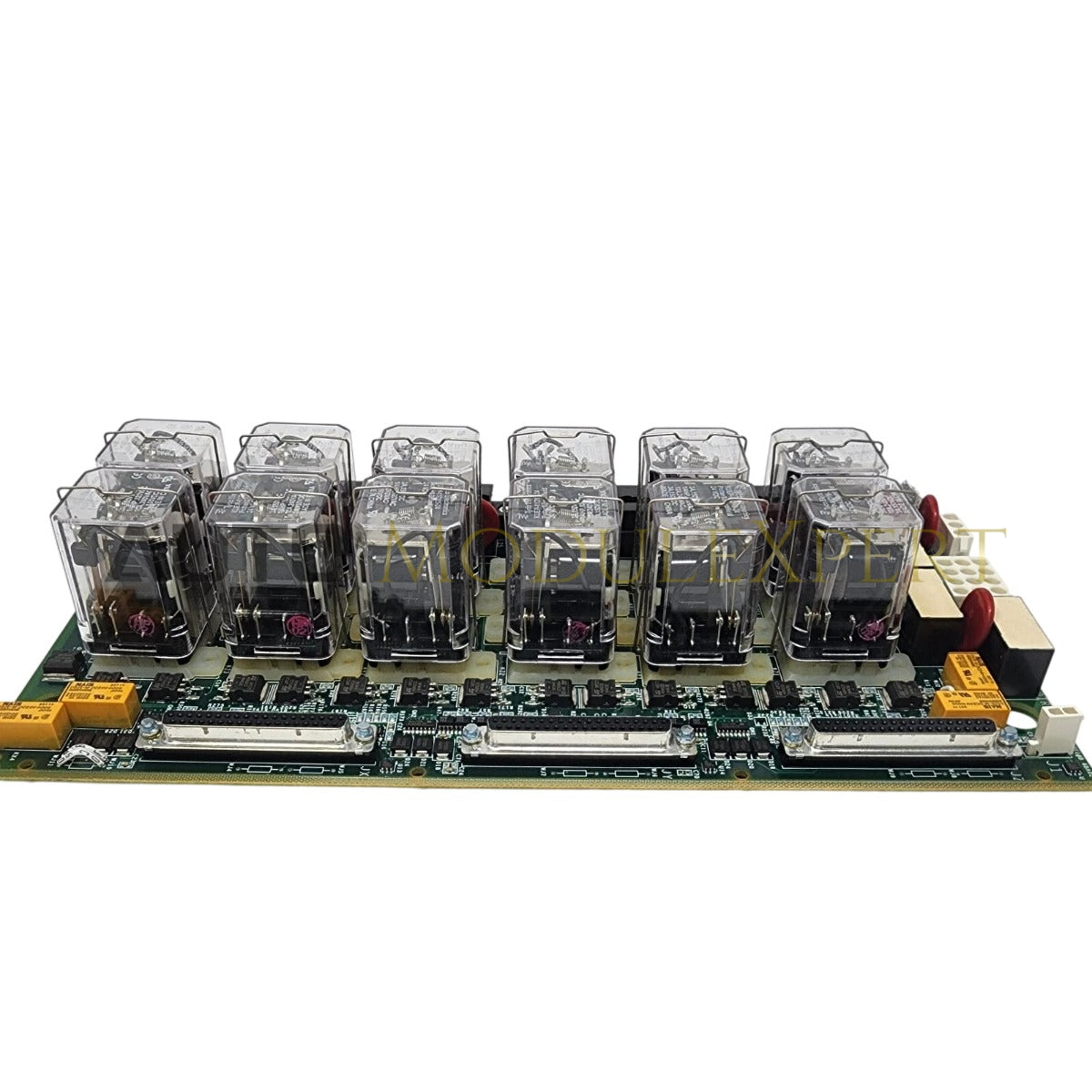

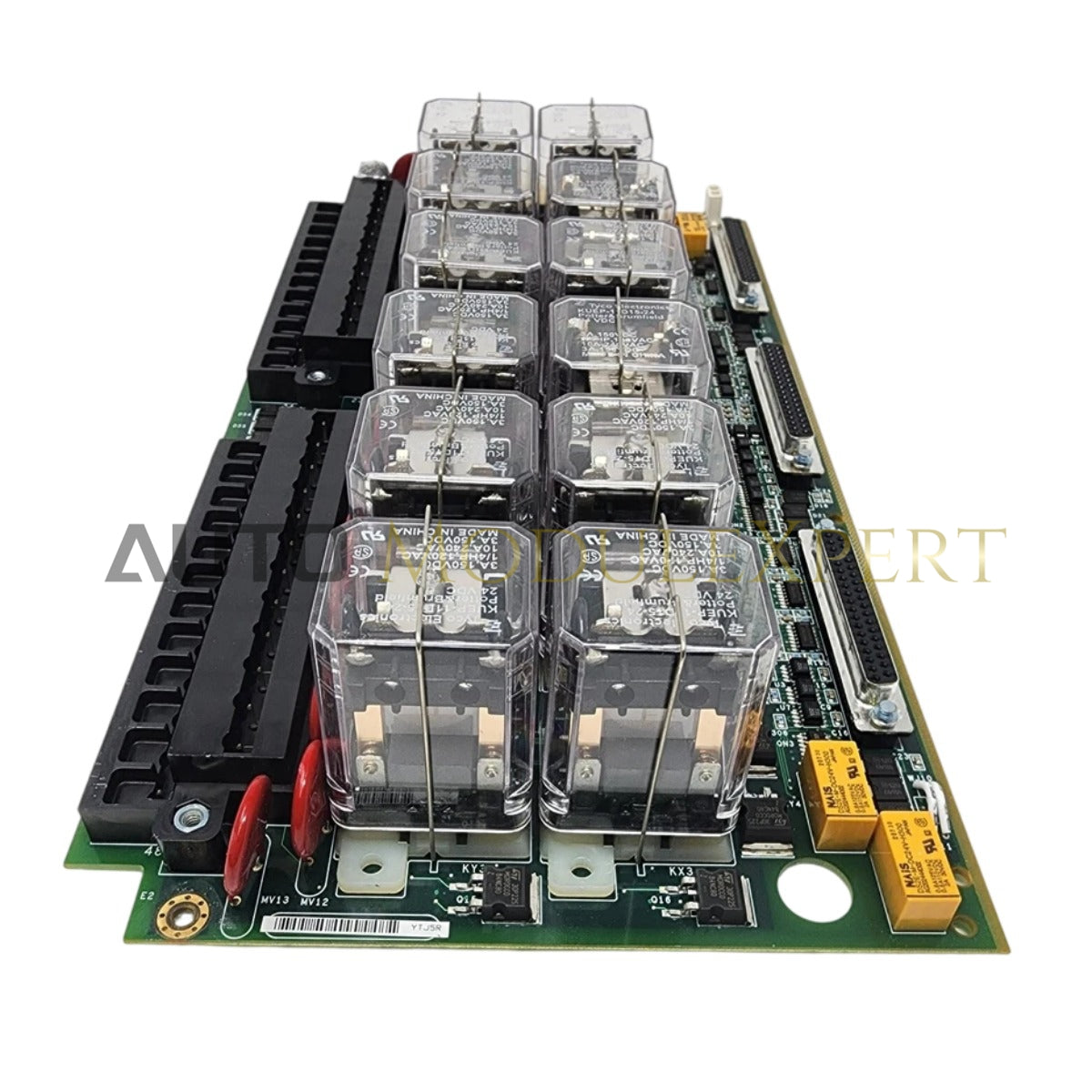

La General Electric IS200TREGH1B, également référencée sous le nom de IS200TREGH1 Carte de terminaison d'arrêt d'urgence Trip, fonctionne comme un composant matériel dédié au routage des signaux critiques pour la sécurité et à la terminaison de la boucle d'arrêt d'urgence dans les systèmes de contrôle de turbine Mark VI.
Décomposition du suffixe & matrice du modèle
| Suffixe | Définition |
|---|---|
| H1 | Version matérielle 1 |
| B | Conception de carte Révision B |
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IS200TREGH1B |
| Marque | General Electric |
| Origine | États-Unis |
| Poids | 0,24 kg |
| Dimensions | 14,8 cm x 10,3 cm x 3,2 cm |
| Température de fonctionnement | 0 °C à 60 °C |
| Consommation électrique | Charge de terminaison passive |
| Type de montage | Montage sur rail DIN ou panneau |
Réseaux déterministes PLC et contrôle
L’IS200TREGH1B sert d’interface entre les capteurs d’arrêt d’urgence au niveau terrain et les modules de traitement d’entrée du contrôleur principal. Il utilise des architectures de réseau déterministes pour faciliter le transit rapide des signaux. Pour maintenir l’intégrité du système, la vitesse de communication du bus backplane doit être strictement synchronisée avec le processeur de contrôle maître afin de minimiser la latence dans les séquences d’arrêt d’urgence. La compatibilité de la mémoire flash du firmware est gérée au niveau du processeur ; cependant, la carte doit respecter les normes de continuité électrique pour supporter les routines de diagnostic programmées dans le contrôleur, garantissant que tout changement d’impédance dans la boucle d’arrêt soit détecté dans le délai de réponse requis.
Questions fréquemment posées
Q : Cette carte est-elle compatible avec les configurations simplex et TMR ?
R : Oui. L’IS200TREGH1B est conçue pour supporter diverses architectures système. Lorsqu’elle est déployée en configuration TMR (Triple Modular Redundant), le vote des signaux est effectué au niveau du processeur de contrôle, la carte TREG agissant comme conduit physique pour les chaînes de signaux d’arrêt entrants.
Q : Y a-t-il des exigences spécifiques de mise à la terre pour la terminaison des blindages ?
R : Oui. Tous les fils de blindage des signaux doivent être connectés aux bornes de mise à la terre du châssis désignées sur la carte afin de prévenir les interférences électromagnétiques (EMI). Une mise à la terre incorrecte peut entraîner du bruit en mode commun susceptible de provoquer des déclenchements intempestifs dans les boucles d’arrêt de sécurité sensibles.
Consignes d’installation sur site
- Assurez-vous que l’armoire de contrôle est hors tension avant de commencer l’installation.
- Fixez la carte à la surface de montage en utilisant les entretoises ou clips rail DIN appropriés pour garantir la résistance aux vibrations.
- Raccordez le câblage terrain aux bornes à vis désignées, en veillant à ce que tous les conducteurs soient correctement serrés pour éviter les connexions lâches.
- Éloignez les câbles de signal des lignes haute tension et des câbles d’entraînement moteur pour préserver la fidélité du signal.
- Vérifiez la continuité de la boucle avec un multimètre numérique avant de mettre le système sous tension afin de s’assurer qu’aucun court-circuit n’est présent dans la boucle d’arrêt d’urgence.
