Présentation technique

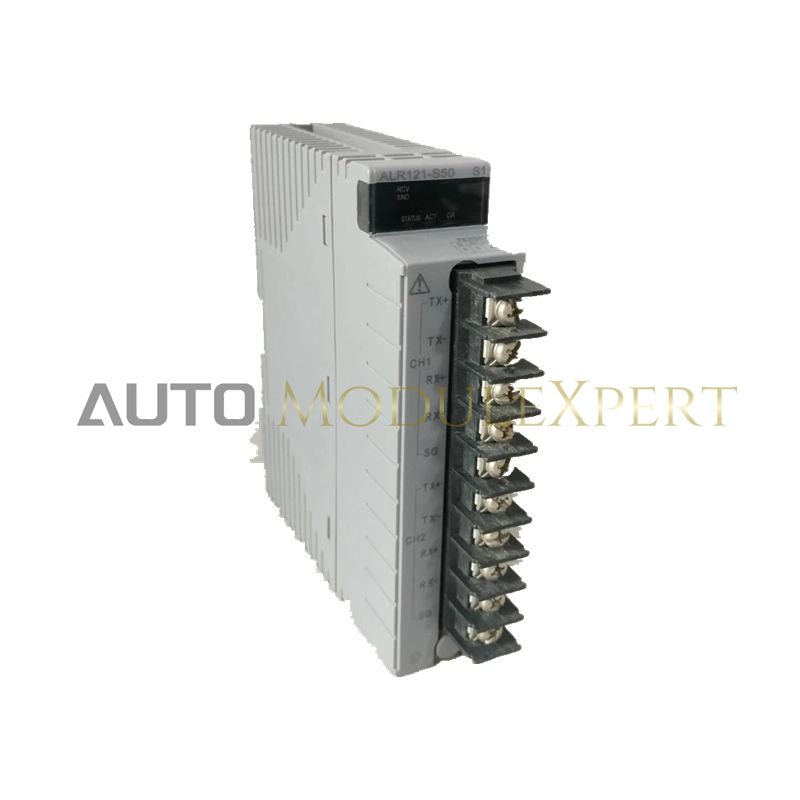

Le ALR121-S50 S1 est un module d’interface de communication série pour les systèmes Yokogawa CENTUM VP et ProSafe-RS . Il permet un échange de données déterministe entre le DCS et des sous-systèmes externes tels que automates programmables, centres de commande moteur, variateurs de vitesse et instruments d’analyse qui communiquent via des protocoles série.
Compatible avec RS-422 et RS-485, ce module autorise l’intégration fiable de réseaux série multipoints dans l’architecture de contrôle Yokogawa, étendant les capacités de surveillance et de commande au-delà des dispositifs natifs Ethernet ou Vnet/IP.
Caractéristiques détaillées
| Élément | Spécification |
|---|---|
| Type de module | Interface de communication série |
| Désignation du modèle | ALR121-S50 S1 |
| Style matériel | Style 1 (S1) |
| Protocoles pris en charge | RS-422, RS-485 |
| Méthodes de communication | Modbus RTU (Maître/Esclave), communication sans procédure |
| Nombre de ports | 2 (configurables indépendamment) |
| Vitesse maximale de transmission | 115,2 kbps par port |
| Distance maximale de communication | Jusqu’à 1200 m (paire torsadée blindée) |
| Consommation électrique | 0,5 A à 5 VCC |
| Dimensions (L × H × P) | 22 × 124 × 126 mm |
| Poids net | 1,5 kg |
Applications
-
Intégration d’appareils série tiers dans CENTUM VP
-
Communication avec automates programmables, centres de commande moteur, variateurs de vitesse, compteurs d’énergie, analyseurs
-
Acquisition et commande de données basées sur Modbus RTU
-
Intégration de systèmes anciens lorsque Ethernet/Vnet/IP n’est pas disponible
Connectivité et déploiement
-
Installé dans des unités nœud FIO
-
Convertit les données de registres série en points d’entrée/sortie du système de commande
-
Les deux ports prennent en charge :
-
Des liaisons série redondantes
-
Deux réseaux d’appareils indépendants
-
Le suffixe S50 indique une adaptation renforcée du matériel/logiciel pour un fonctionnement durable en environnements rudes ou corrosifs
Questions techniques fréquentes
L’ALR121-S50 S1 prend-il en charge Modbus RTU ?
Oui. Il est couramment utilisé pour Modbus RTU, supportant à la fois les modes Maître et Esclave avec des appareils tels que variateurs de vitesse et compteurs d’énergie.
Chaque port peut-il utiliser une norme série différente ?
Oui. Chaque port est configurable indépendamment, permettant des combinaisons telles que RS-422 sur le Port 1 et RS-485 sur le Port 2.
Le Style 1 (S1) est-il compatible avec les versions récentes de CENTUM VP ?
L’ALR121-S50 S1 est un module stable d’ancienne génération compatible avec de nombreuses versions de CENTUM VP. Veuillez toujours vérifier la compatibilité avec la révision logicielle de votre système.
