Présentation du produit

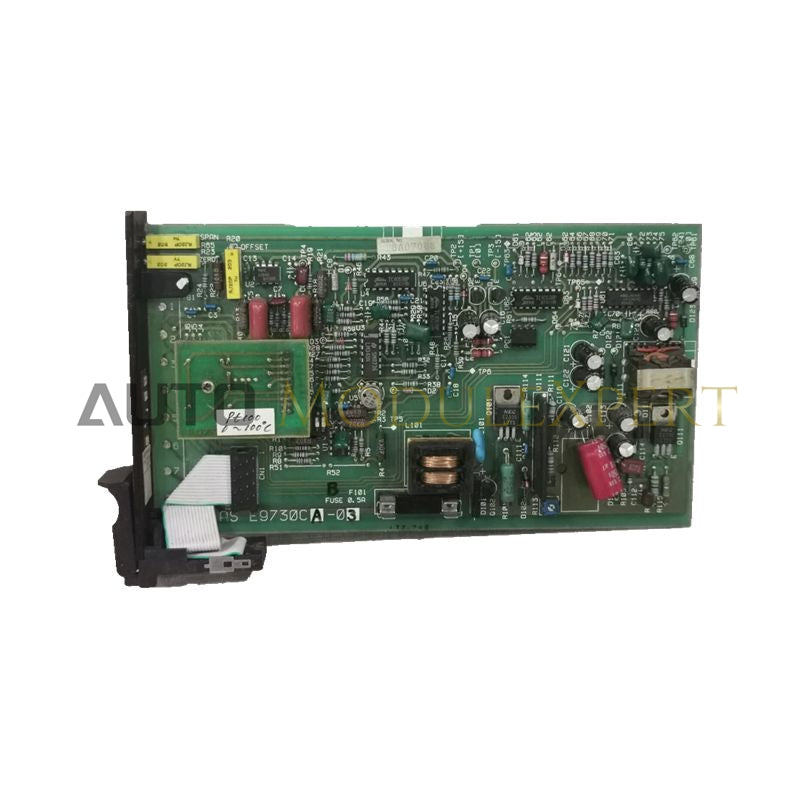

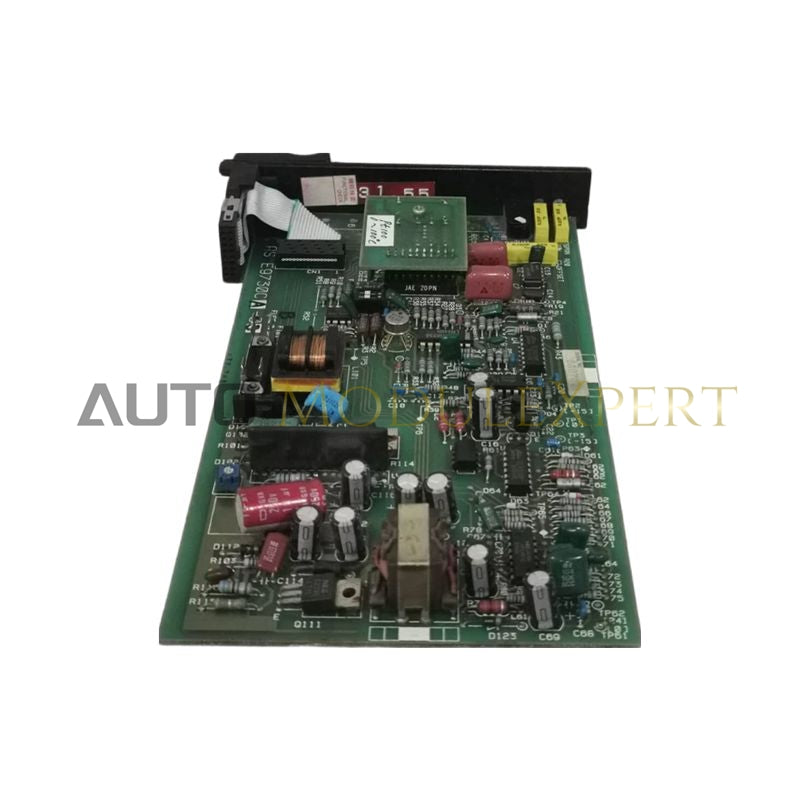

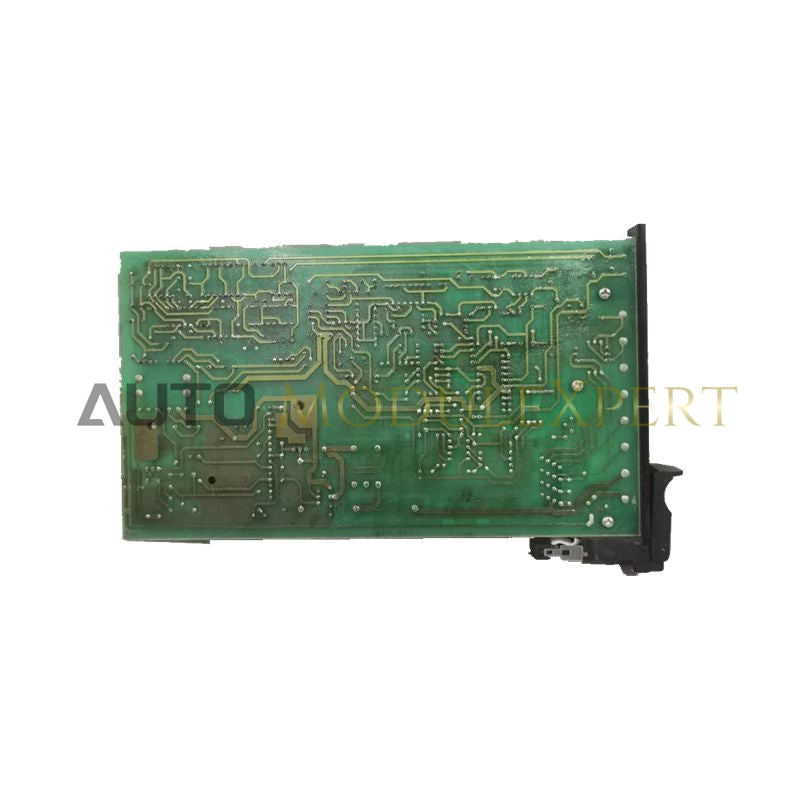

La série Yokogawa CR5-PAA (comme les modèles CR5-PA1A et CR5-PA2A) est une carte d'alimentation dédiée utilisée dans le système de contrôle distribué CENTUM CS 3000 (DCS). Installé dans le nid du système, ce module convertit l'alimentation AC ou DC entrante de l'usine en tensions DC stables et régulées nécessaires au bus interne et aux modules E/S connectés. Il joue un rôle essentiel pour maintenir un environnement électrique fiable pour le matériel de contrôle sensible. Fournie 100 % neuve, équipement d'origine d'usine, la CR5-PAA garantit un fonctionnement continu et stable de la station de contrôle.

Spécifications techniques

Avantages techniques

Régulation de tension stable
Le CR5-PA*A utilise une régulation à découpage pour fournir des tensions de sortie constantes même en cas de fluctuations de l'alimentation d'entrée, aidant à prévenir l'instabilité du système, les erreurs logiques et les réinitialisations inattendues.

Architecture d'alimentation redondante
Dans les configurations à double redondance, deux cartes d'alimentation partagent la charge. En cas de défaillance de l'une, l'autre prend immédiatement le relais sans interruption, assurant un fonctionnement continu du système de contrôle.

Surveillance diagnostique intégrée
Le module fournit un retour d'état en temps réel au DCS. Toute condition anormale déclenche des alarmes, permettant aux opérateurs de détecter les problèmes tôt et d'effectuer une maintenance préventive.

Gestion thermique efficace
La disposition optimisée du circuit imprimé et la conception de dissipation thermique réduisent le stress thermique sur les composants, améliorant la fiabilité et prolongeant la durée de vie en environnement de fonctionnement continu.

FAQ

Quelle est la différence entre CR5-PA1A et CR5-PA2A ?
La principale différence réside dans la tension d'entrée : le CR5-PA1A est généralement utilisé pour les systèmes 100–120 V AC, tandis que le CR5-PA2A supporte 220–240 V AC. Le choix dépend de l'alimentation électrique de votre site.

Comment identifier un module CR5-PA*A défaillant ?
Vérifiez la LED « READY » sur le panneau avant. Si elle est éteinte ou indique une faute alors que l'alimentation est présente, le module a peut-être déclenché une protection ou est en panne interne.

Le CR5-PA*A peut-il être remplacé à chaud ?
Oui, dans une configuration à double redondance. Un module peut être remplacé pendant que l'autre continue d'alimenter, évitant ainsi toute interruption du système.

La carte d'alimentation inclut-elle une batterie de secours ?
Non, le CR5-PA*A ne comprend pas de batterie. La sauvegarde de la mémoire système est gérée séparément par les modules CPU avec des batteries dédiées.
