Description du produit

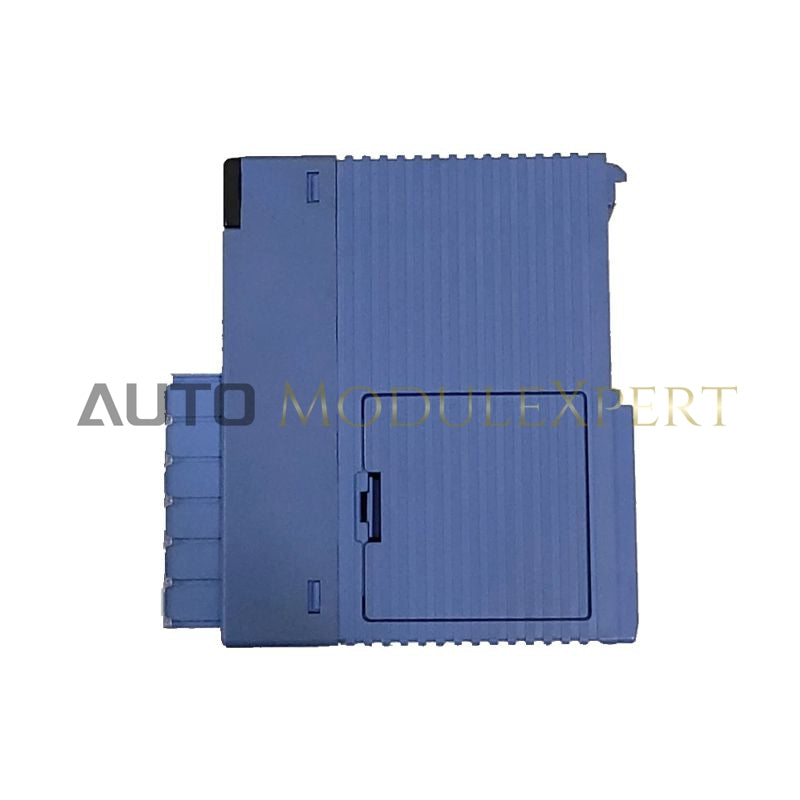

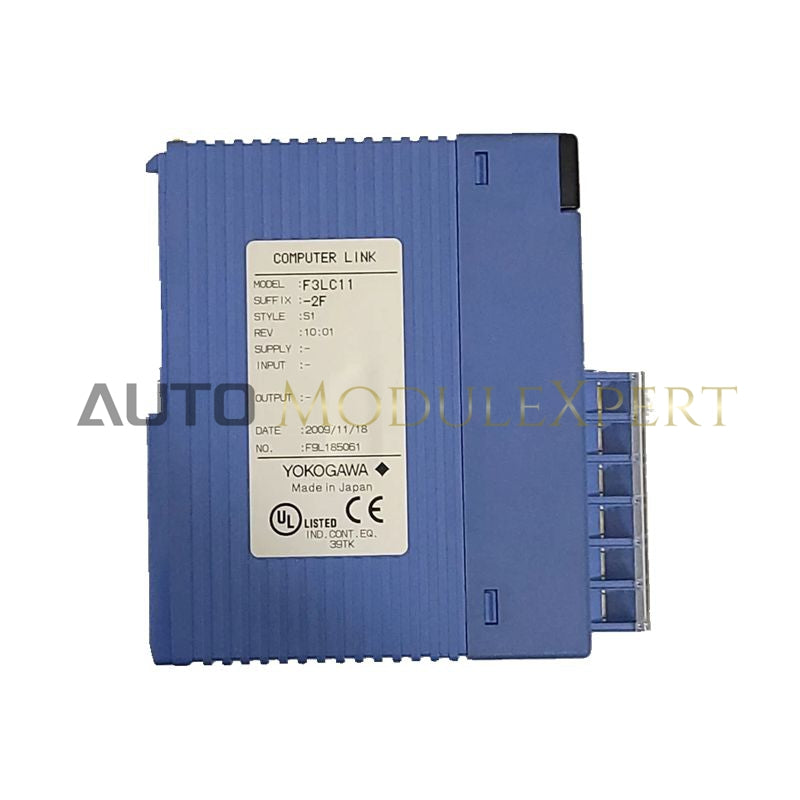

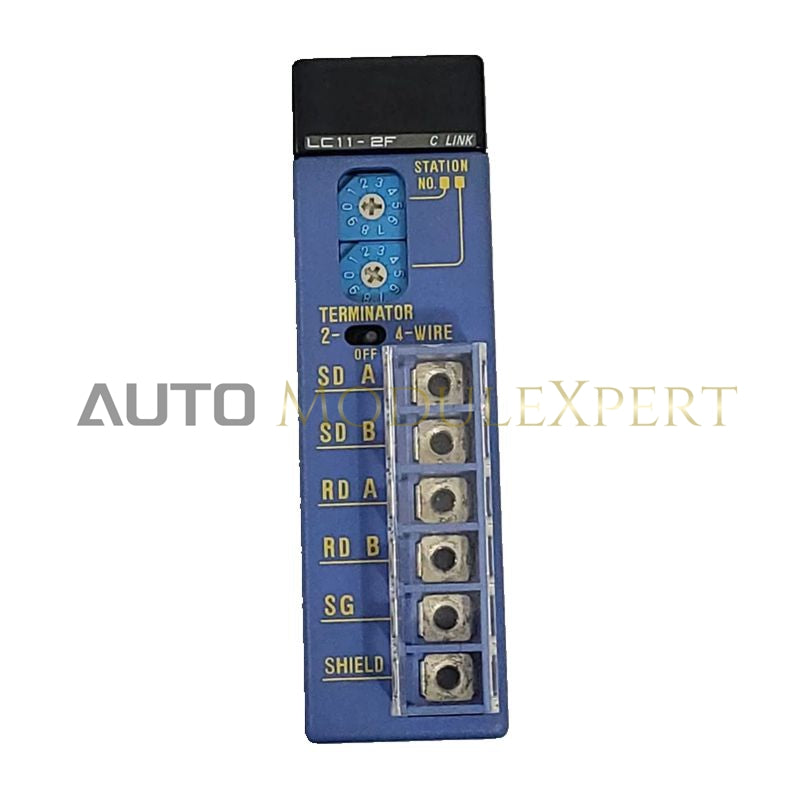

Le F3LC11-2F est une passerelle de communication série flexible conçue pour la série Yokogawa FA-M3 Range-free Multi-controller. Il sert de pont de données à haute vitesse entre le bus arrière du PLC et les systèmes de supervision externes tels que les plateformes SCADA, les PC industriels et les stations HMI. Le module permet une surveillance en temps réel fluide, une maintenance à distance et un contrôle de supervision sans interrompre la logique d’exécution principale du PLC.
Le F3LC11-2F prend en charge à la fois des méthodes de communication propriétaires et standard, y compris le protocole FA-M3 PC Link et l’échange de données basé sur ASCII. Cela permet une intégration avec les systèmes d’information au niveau usine pour la journalisation des données, le diagnostic et la gestion opérationnelle à distance.
Conçu pour des architectures réseau flexibles, le module supporte les normes de communication série RS-232C, RS-422A et RS-485. Dans les réseaux multi-points RS-422/485, un PC hôte peut gérer jusqu’à 32 contrôleurs FA-M3, ce qui le rend adapté aux déploiements d’automatisation industrielle à grande échelle. Des fonctions avancées de maintenance sont également prises en charge, notamment le téléchargement/téléversement de programmes ladder et la récupération détaillée des erreurs système.
Caractéristiques techniques
| Paramètre | Spécification |
|---|---|
| Numéro de modèle | F3LC11-2F |
| Séries compatibles | FA-M3 / FA-M3V |
| Interfaces physiques | 1 × RS-232C, 1 × RS-422A/RS-485 (sélectionnable par interrupteur) |
| Débit maximal | 115,2 kbps |
| Support de protocole | FA-M3 PC Link (avec/sans somme de contrôle), communication ASCII |
| Capacité réseau | Jusqu’à 32 stations (multi-points RS-422/485) |
| Distance de transmission | RS-422/485 : jusqu’à 1200 m ; RS-232C : jusqu’à 15 m |
| Fonctions de maintenance à distance | Contrôle RUN/STOP, transfert de programme, lecture/écriture mémoire |
| Détection d’erreurs | Détection d’erreurs de parité, de trame, de dépassement et de somme de contrôle |
| Consommation électrique | 250 mA sous 5 V DC |
| Montage | Emplacement enfichable sur unité de base FA-M3 |
| Température de fonctionnement | 0°C à 55°C |
| Poids | 0,25 kg |
Applications
Le F3LC11-2F est largement utilisé dans :
-
Automatisation de la fabrication de semi-conducteurs
-
Lignes de transformation agroalimentaire
-
Systèmes d’automatisation des bâtiments
-
Intégration SCADA sur le plancher d’usine
Il est particulièrement adapté pour relier la logique de contrôle locale FA-M3 aux systèmes de supervision centralisés tels que les plateformes SCADA Ignition ou Wonderware en utilisant des liaisons de communication série fiables.
FAQ technique
Les ports RS-232C et RS-422A peuvent-ils être utilisés simultanément ?
Non. Le module fonctionne généralement avec une seule interface de communication active à la fois. La sélection du port se fait via des interrupteurs DIP intégrés.
Le F3LC11-2F prend-il en charge Modbus RTU ?
Le protocole principal est Yokogawa PC Link. Cependant, le module peut être utilisé pour une communication ASCII générale. Pour un support natif de Modbus RTU, il est recommandé d’utiliser des modules de communication dédiés ou des implémentations personnalisées du protocole ladder.
