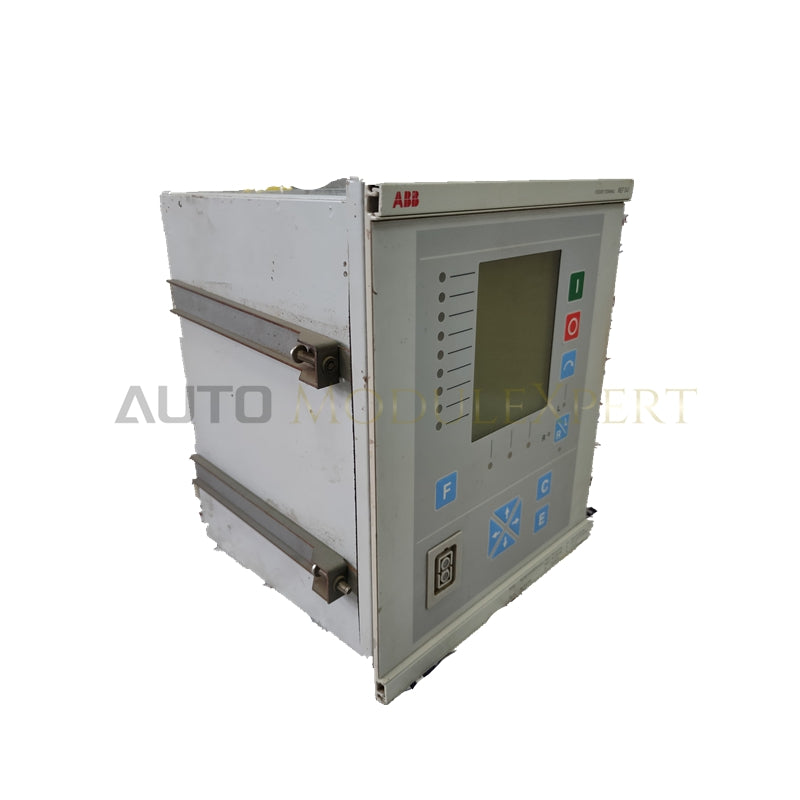

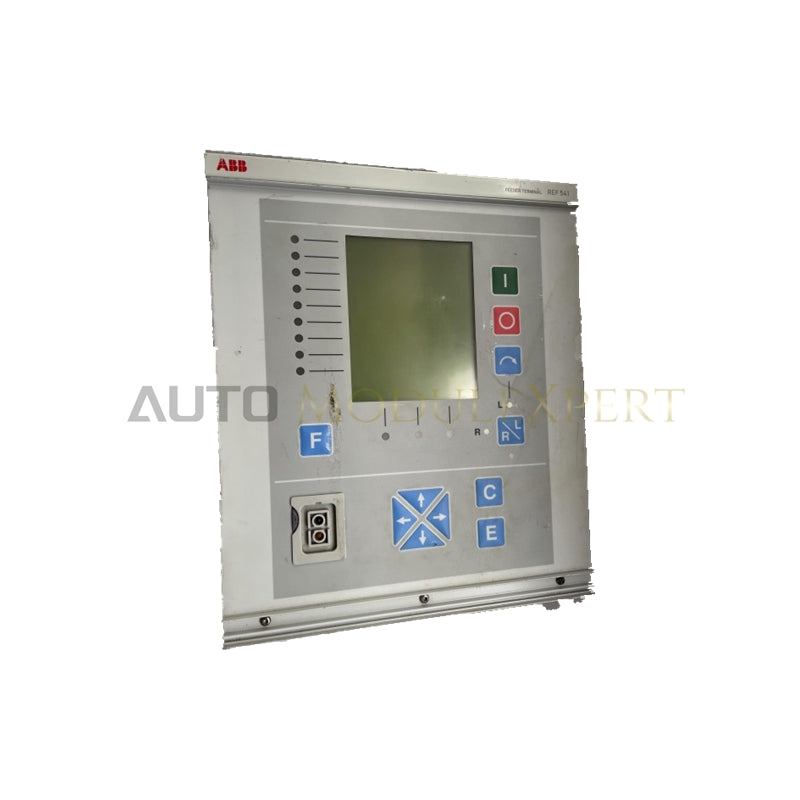

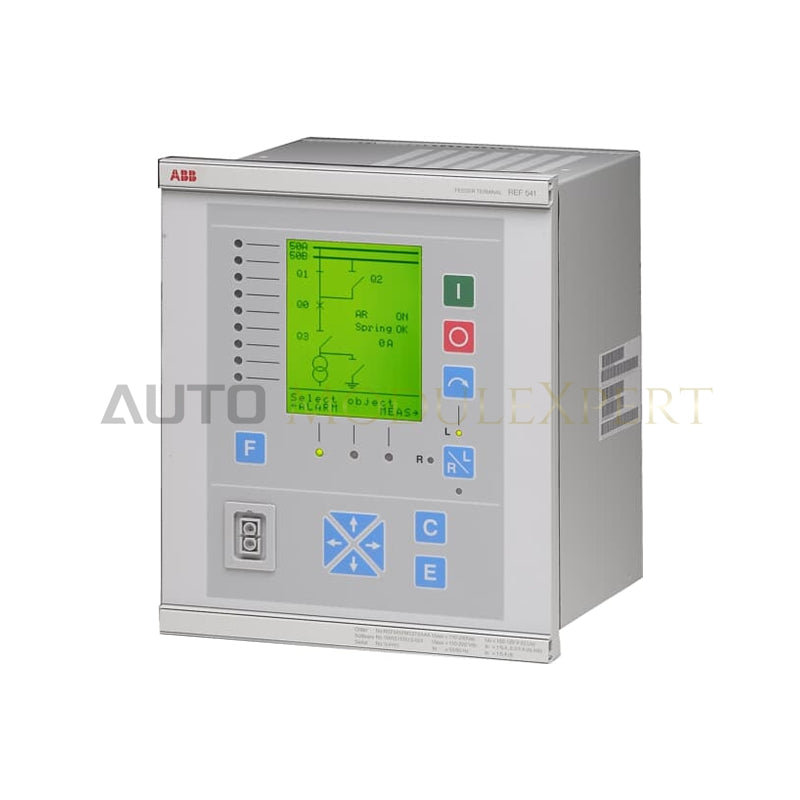

ABB REF541 relej zaštite napojnog voda serije REF 54

ABB REF541, katalogiziran i kao REF541 terminal za zaštitu i upravljanje napojnim vodom, namjenska je hardverska komponenta za usmjerenu nadstrujnu zaštitu, zaštitu od zemljospoja i zaštitu motora unutar sustava automatizacije srednjenaponskih rasklopnih postrojenja. Inteligentni elektronički uređaj (IED), montiran na ploču, obrađuje analogne ulaze strujnih transformatora i naponskih djelila putem 15 binarnih ulaznih kanala i 12 programabilnih izlaznih releja za izvođenje isključenja prekidača u stvarnom vremenu, zaštitu kondenzatorskih baterija i automatizirane sekvence sklapanja.

Pregled sufiksa i matrica modela

Hardverske specifikacije

Komunikacija putem sabirnice stražnje ploče i determinističke mreže

Terminalna jedinica upotrebljava internu arhitekturu sabirnice stražnje ploče za prijenos digitaliziranih vektora strujnih i naponskih transformatora između modula za kondicioniranje signala i glavne procesorske kartice. Velika brzina komunikacije sabirnice stražnje ploče omogućuje procjenu isključenja kraću od jednog ciklusa i precizno snimanje valnih oblika poremećaja na 15 binarnih ulaznih kanala. Serijska proširna sučelja usmjeravaju procesne podatke putem protokola SPA, LON ili Modbus prema SCADA nadzornim sustavima, dok provjere kompatibilnosti flash memorije firmvera održavaju cjelovitost konfiguracije tijekom ažuriranja PCM alata.

Često postavljana pitanja

P: Kako se na hardverskoj platformi REF541 ostvaruje komunikacija sa staničnom sabirnicom IEC 61850?

O: Izvorno serijsko sučelje uređaja REF541 komunicira putem protokola SPA. Povezivanje s Ethernet mrežom IEC 61850 zahtijeva ugradnju vanjskog komunikacijskog adaptera SPA-ZC 400, koji pretvara signale SPA sabirnice u okvire protokola IEC 61850.

P: Koje se mjere opreza moraju poduzeti pri ožičenju 15 binarnih ulaznih kanala?

O: Terenski tehničari moraju osigurati da vanjski istosmjerni naponi za pobudu odgovaraju nazivnim naponima priključaka hardvera navedenima na oznaci modula. Vođenje vodova binarnih ulaza u oklopljenim kabelskim snopovima, odvojenima od visokonaponskih primarnih vodiča, sprječava da kapacitivna sprega uzrokuje lažne promjene stanja ulaza.

Smjernice za montažu na terenu

Kućište REF541 montirajte okomito u otvor na vratima ploče rasklopnog postrojenja pomoću priloženih bočnih nosača za montažu. Osigurajte najmanje 50 mm okomitog razmaka iznad i ispod kućišta kako bi se omogućio pasivni protok zraka konvekcijom preko otvora stražnjeg hladnjaka.

Spojite namjenski zeleno-žuti bakreni vodič (minimalni presjek 4,0 mm2) sa stražnjeg priključka zaštitnog uzemljenja izravno na sabirnicu uzemljenja ploče. Vodove binarnih ulaza, sekundarne vodove CT-a i vodove serijske komunikacije vodite kroz zasebne uzemljene metalne cijevi, udaljene od primarnih energetskih kabela. Oklopne pletenice svih komunikacijskih kabela uzemljite u jednoj točki u blizini ulazne ploče kabelskog ormara kako biste spriječili kružne struje uzemljenja. Stražnje priključke uzemljenja kućišta zategnite momentom od 1,5 N-m, uz održavanje minimalnog zahvata od 5 punih navoja.
