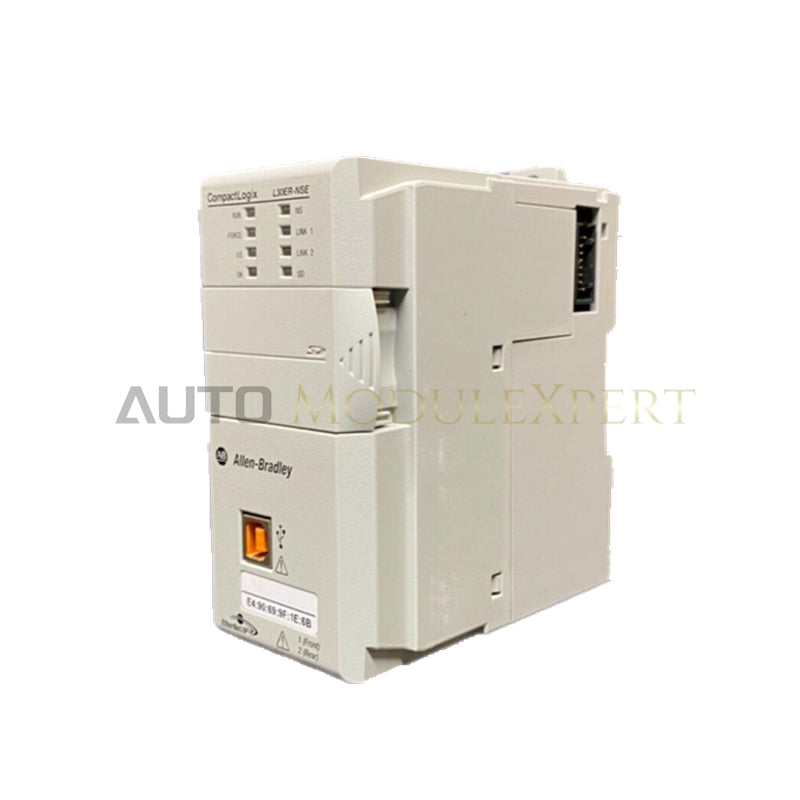

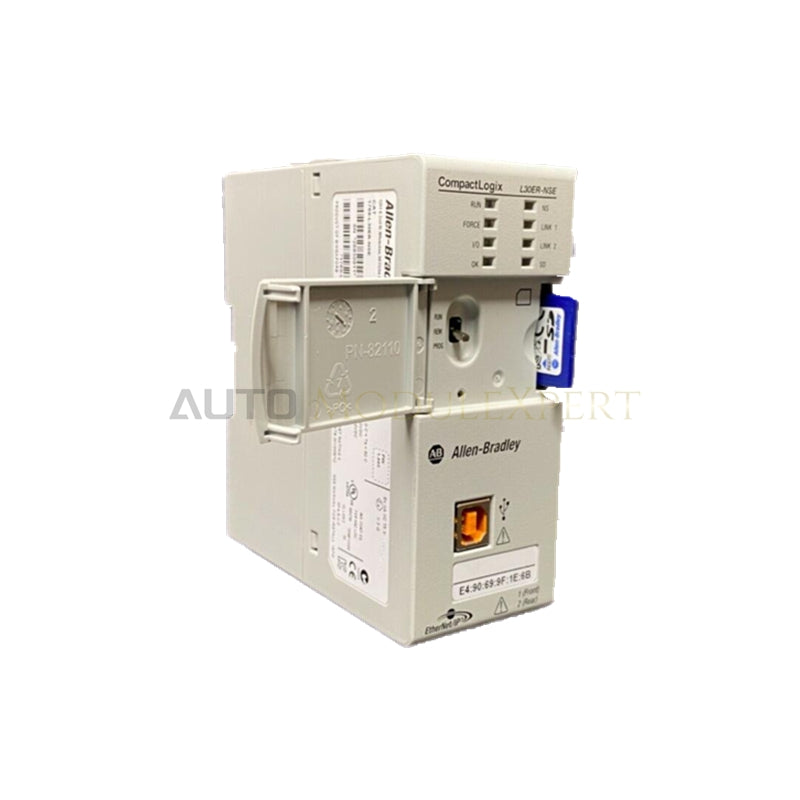

ALLEN BRADLEY 1769-L30ER-NSE CompactLogix 5370 kontroler
ALLEN BRADLEY 1769-L30ER-NSE, poznat i pod kataloškom oznakom 1769-L30ER-NSE kao procesorski modul, služi kao namjenska hardverska komponenta za izvršavanje logike i koordinaciju mreže unutar upravljačkih sustava CompactLogix 5370 L3. Konfiguriran s 1 MB korisničke memorije i dvama RJ45 priključcima EtherNet/IP s podrškom za Device Level Ring (DLR), uređaj obrađuje zadatke diskretnog i šaržnog upravljanja bez integriranog izvršavanja gibanja/servoosi. Kontroler izravno upravlja s do 8 lokalnih 1769 I/O modula, izvršavajući sučelja utičnica EtherNet/IP i planirano implicitno I/O slanje poruka preko 16 čvorova EtherNet/IP.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 1769-L30ER-NSE |
| Marka | ALLEN BRADLEY |
| Podrijetlo | SAD |
| Težina | 0,65 kg |
| Dimenzije | 118 x 87 x 90 mm |
| Radna temperatura | 0 do 60 °C |
| Potrošnja energije | Disipacija snage 4,5 W |
| Memorija kontrolera | 1 MB ugrađeno (podržava SD karticu do 2 GB) |
| Komunikacijski priključci | 2 x Ethernet RJ45 (podrška za DLR), 1 x USB |
| Mrežni kapacitet | 16 čvorova EtherNet/IP |
| Podrška za gibanje | Nema (izvedba bez servoa) |
| Lokalno I/O proširenje | Do 8 lokalnih 1769 I/O modula |
Determinističke mrežne performanse i brzina sabirnice stražnje ploče
1769-L30ER-NSE obrađuje visokobrzinski aplikacijski kod preko determinističkih mreža EtherNet/IP, održavajući brzinu komunikacije sabirnice stražnje ploče između lokalnih i distribuiranih banaka proširenja 1769 Compact I/O. Arhitektura s dvama Ethernet priključcima izvršava ugrađenu logiku protokola DLR kako bi omogućila oporavak prstena nakon pojedinačnog kvara bez gubitka paketa ili podrhtavanja vremena ciklusa. Potpuna kompatibilnost s učitavanjem firmvera putem softvera Studio 5000 Logix Designer omogućuje besprijekornu konfiguraciju mreže, komunikaciju na razini utičnica i izvršavanje stanja u stvarnom vremenu kroz revizije platforme serija A i B.
Često postavljana pitanja
P: Što označava oznaka „NSE” u kataloškom broju 1769-L30ER-NSE?
O: „NSE” znači No Servo Edition, odnosno izvedba bez servoa, što znači da firmver kontrolera ne uključuje podršku za CIP Motion te je namijenjen isključivo standardnim zadacima diskretnog, šaržnog i procesnog upravljanja.
P: Podržava li 1769-L30ER-NSE zamjenu pod naponom ili uklanjanje pod naponom na sabirnici stražnje ploče 1769?
O: Ne, sklopovi sabirnice stražnje ploče 1769 ne podržavaju Removal and Insertion Under Power (RIUP); električno napajanje kontrolera i sklop sabirnice mora biti isključeno prije fizičkog umetanja ili uklanjanja.
Smjernice za montažu na terenu
Montirajte kontroler 1769-L30ER-NSE na standardnu IEC DIN šinu ili ravnu ploču pomoću izvlačivih montažnih nožica, pazeći da se blokada poluge sabirnice s desne strane potpuno uklopi sa susjednim 1769 I/O modulom ili završnim poklopcem. Pridržavajte se nazivnog razmaka od napajanja tako da kontroler bude unutar 4 utorna položaja od modula napajanja 1769.
Spojite industrijske oklopljene Ethernet kabele s upletenim paricama kategorije 5e (STP) na dvostruke RJ45 priključke za topologiju DLR ili zvjezdastu topologiju mreže. Komunikacijske kabele i USB vodove položite podalje od visokonaponskih vodiča izmjenične struje i motornih pogona kako biste spriječili sprezanje smetnji. Provjerite je li vodič za uzemljenje izravno spojen na središnju sabirnicu uzemljenja kućišta u skladu s lokalnim industrijskim standardima ožičenja.
