Opis proizvoda

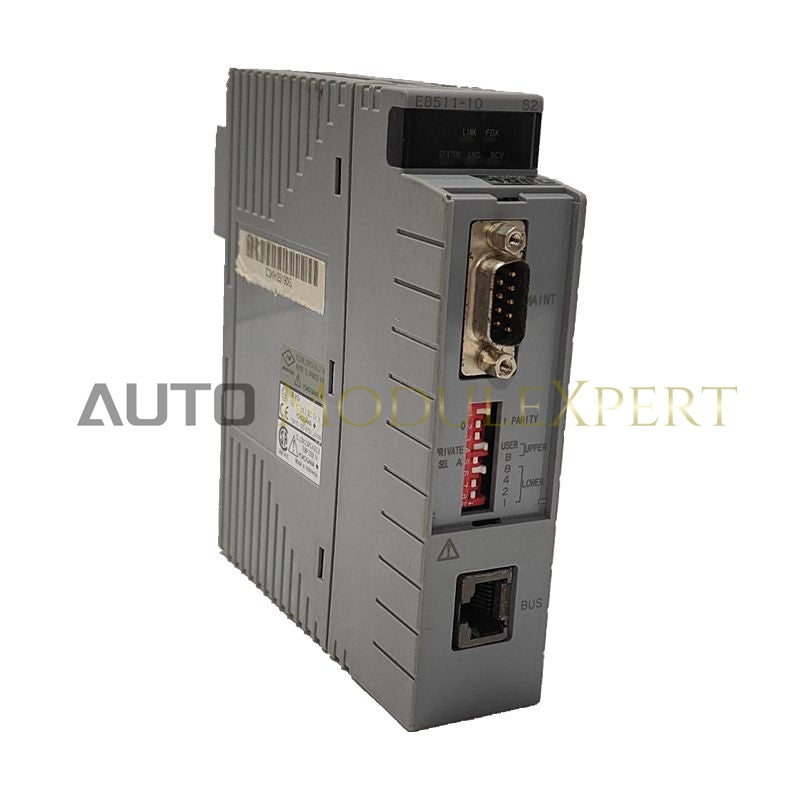

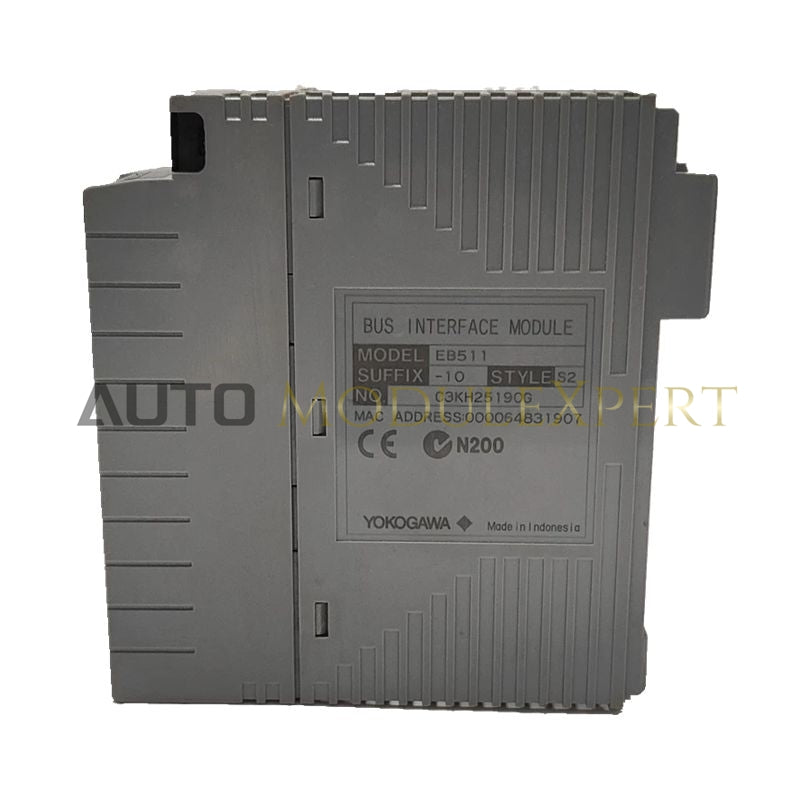

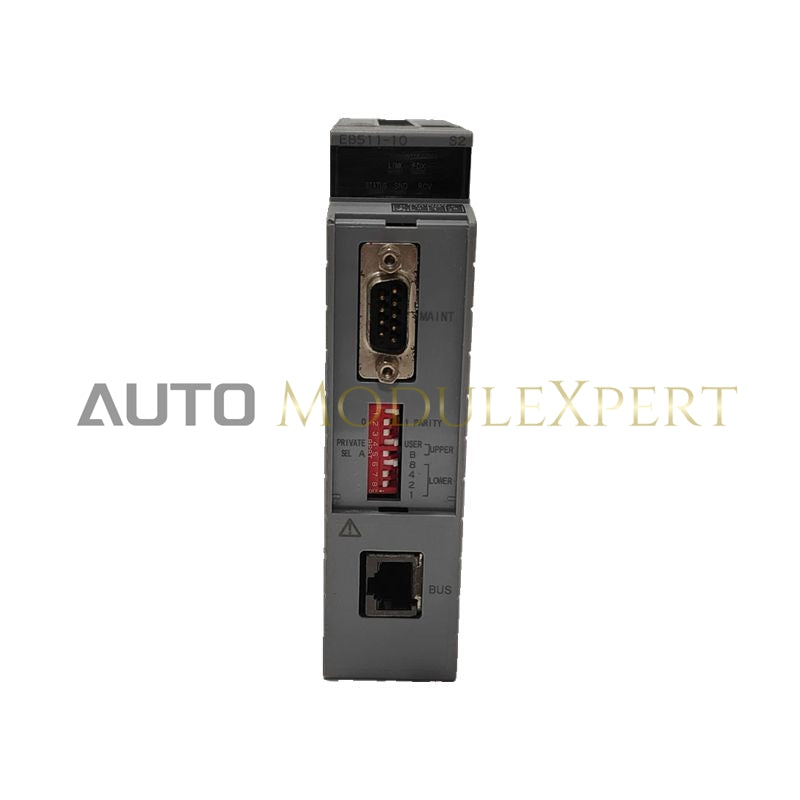

EB511 je modul sučelja sabirnice visoke pouzdanosti dizajniran za Yokogawa Electric Corporation CENTUM CS, CENTUM CS 3000 i CENTUM VP distribuirane upravljačke sustave (DCS).
Ovaj modul funkcionira kao ključna pristupna točka za ER Bus (Extended Remote Bus) komunikacijsku mrežu, omogućujući determinističku i brzu razmjenu podataka između Field Control Station (FCS) i udaljenih I/O čvorova.
EB511 koristi 10BASE-2 IEEE 802.3 koaksijalni fizički sloj, pružajući stabilnu mrežnu sinkronizaciju u distribuiranim upravljačkim arhitekturama. Široko se koristi u industrijskim postrojenjima koja zahtijevaju proširenje udaljenih I/O jedinica uz održavanje stroge determinističke vremenske kontrole procesa.
Modul također podržava integraciju protokola prosljeđivanjem za protokole poljskih instrumenata kao što su HART, PROFIBUS i FOUNDATION Fieldbus, koji se obrađuju kroz I/O podsustav i komunikacijsku jezgru DCS-a.
Detaljne tehničke specifikacije
| Parametar | Specifikacija |
|---|---|
| Identifikacija modela | EB511 |
| Funkcija modula | Sučelje ER Bus (Extended Remote Bus) |
| Kompatibilnost sustava | CENTUM CS / CS 3000 / CENTUM VP |
| Sučelje sabirnice | Namjenski ER Bus konektor |
| Prosljeđivanje protokola | HART, PROFIBUS, FOUNDATION Fieldbus |
| Napajanje | Napajanje preko ležišta (5 V DC interno) |
| Potrošnja struje | 0,5 A |
| Metoda izolacije | Transformatorsko spajanje |
| Radna temperatura | 0°C do +50°C |
| Dimenzije | 25 mm × 127 mm × 127 mm |
| Težina | 0,3 kg |
Implementacija mreže i topologija
EB511 se obično ugrađuje unutar CPU čvora ili jedinice pretvarača sabirnice. Proširuje povezivost upravljačke mreže koristeći koaksijalni 10BASE-2 kabel za dosezanje udaljenih I/O ormara i poljskih upravljačkih čvorova.
U redundantnim arhitekturama koriste se dva EB511 modula za pružanje povezanih komunikacijskih putova otpornim na kvarove. Ako jedan komunikacijski put ili predajnik zakaže, sustav se automatski prebacuje na rezervni put bez prekida komunikacije procesa I/O.
Ova ER Bus arhitektura posebno je korisna u projektima modernizacije naslijeđenih postrojenja gdje je potrebno sačuvati postojeću koaksijalnu infrastrukturu uz poboljšanje pouzdanosti upravljačkog sustava.
Često postavljana pitanja
Podržava li EB511 izravno Vnet/IP?
Ne. EB511 je dizajniran za ER Bus koaksijalnu komunikaciju. Za mreže temeljene na Vnet/IP u modernim sustavima potrebni su sučelni moduli poput VI451 ili slični Vnet/IP gateway moduli.
Koja je maksimalna duljina kabela za 10BASE-2 ER Bus?
Maksimalna standardna duljina segmenta je 185 metara po 10BASE-2 segmentu. Za veće udaljenosti potrebni su pojačivači sabirnice ili optički konverteri.
Može li se ovaj modul mijenjati za vrijeme rada (hot-swap)?
Da. U redundantnim ER Bus konfiguracijama EB511 se može zamijeniti dok sustav radi, pod uvjetom da sekundarni komunikacijski put ostane operativan.
