Tehnički pregled

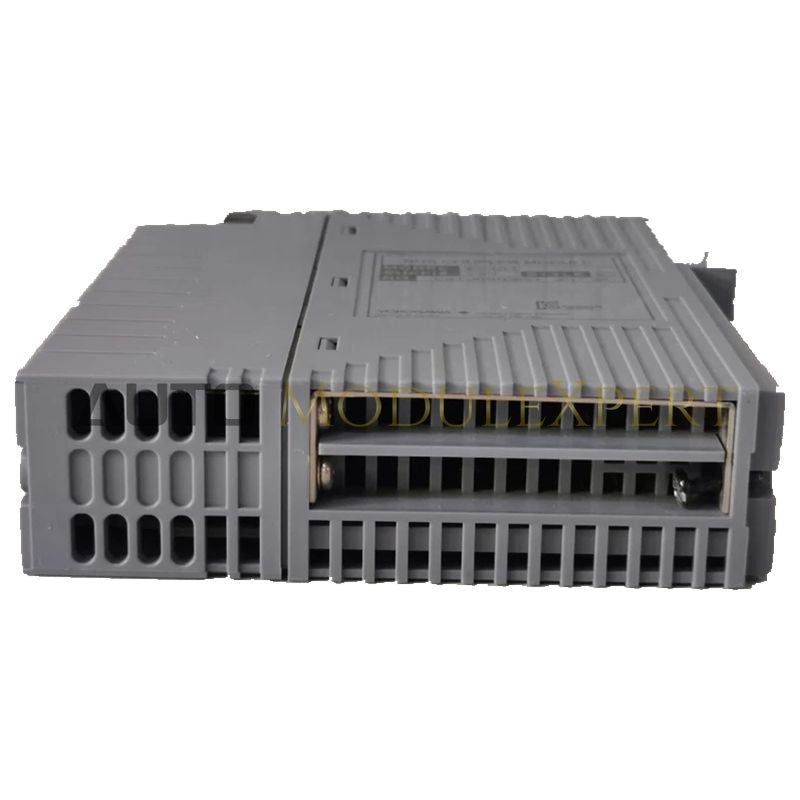

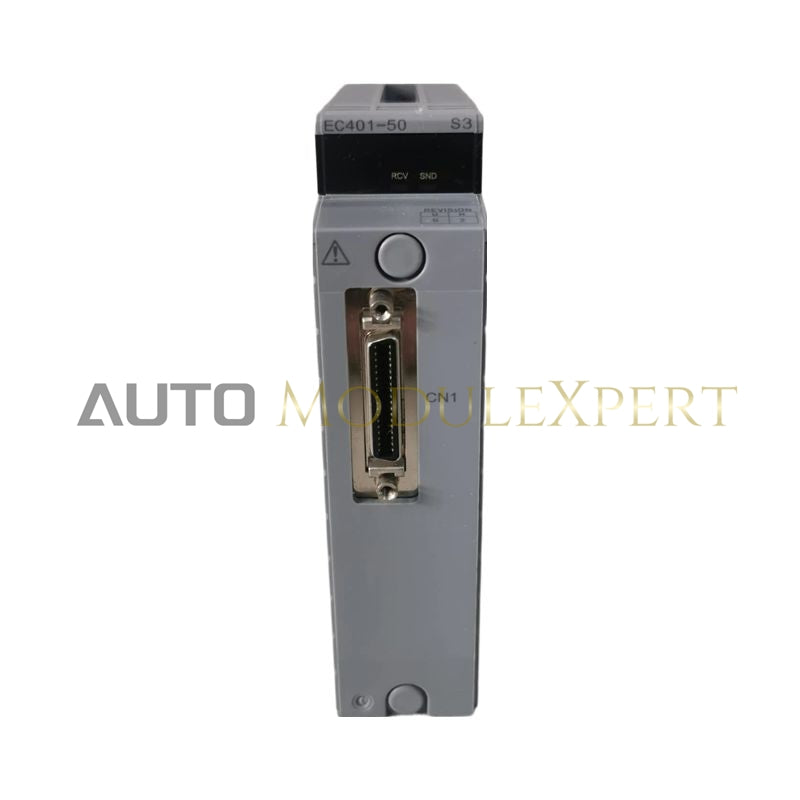

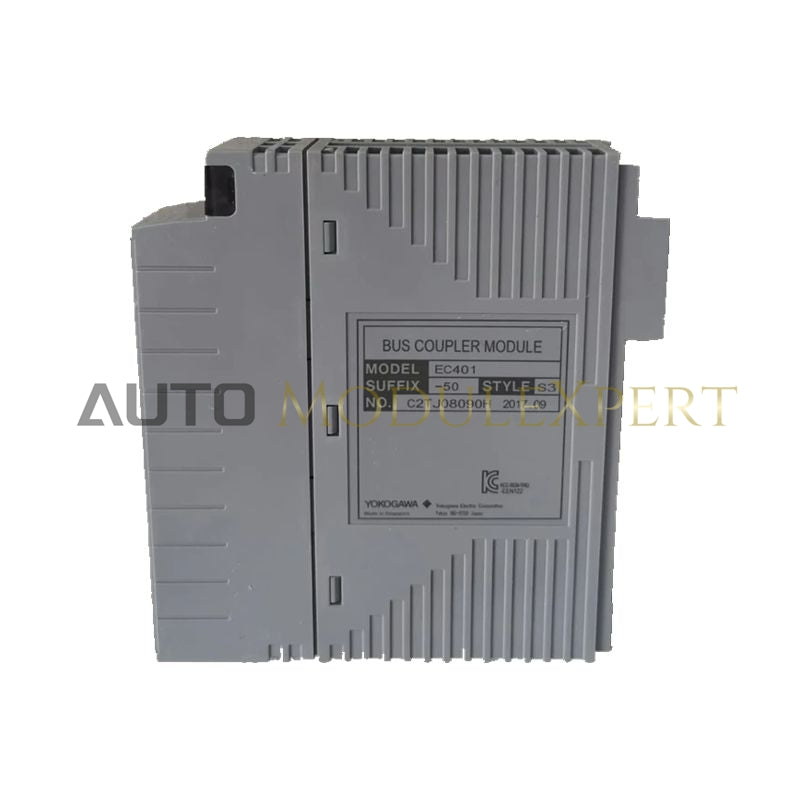

 EC401-50 S3 je brzi ESB sabirnički spojnik za Yokogawa CENTUM VP i ProSafe-RS sustave. Ugrađen u Poljsku upravljačku jedinicu (FCU), pruža primarni sučelje za lokalne I/O čvorove, osiguravajući određenu prijenosnost procesnih podataka s minimalnim kašnjenjem.

 Stil 3 (S3) hardverska revizija nudi poboljšani protok podataka, bolju toplinsku stabilnost i povećanu otpornost na elektromagnetske smetnje (EMI), što ga čini prikladnim za gusto naseljene, sigurnosno kritične upravljačke procese.

Detaljne specifikacije

Primjena i ugradnja

• Povezuje lokalne I/O čvorove s FCU za praćenje procesa u stvarnom vremenu

• Podržava dvostruke redundantne konfiguracije za rad bez prekida

• Djeluje kao glavni uređaj za ESB sabirnicu, povezujući se s podređenim modulima (npr. EC402)

• Omogućuje gusto proširenje I/O unutar ormara ili preko stalaka

• Održava određenu izvedbu potrebnu za sigurnosno kritične operacije

Napomene o radu

• Preporučena ugradnja u parovima za redundantnost, iako je moguća i jednostruka uporaba

• Podržava hijerarhijsko proširenje čvorova za fleksibilnu arhitekturu sustava

• Namijenjen za električno ESB sabirničko ožičenje; optička vlakna zahtijevaju SSB401 seriju

Tehnička često postavljana pitanja

Koja poboljšanja donosi Stil 3 (S3)?
S3 uključuje poboljšane unutarnje sklopove, bolju energetsku učinkovitost, poboljšane toplinske značajke i vrhunsku otpornost na EMI u usporedbi sa S1 i S2 verzijama.

Može li se povezati putem optičkih kabela?
Ne. EC401-50 S3 je namijenjen za bakrene ESB sabirničke veze. Za optička vlakna koristite SSB401 seriju .

Je li nužno koristiti modul u parovima?
Iako je moguća jednostruka uporaba, dvostruka redundantna ugradnja je snažno preporučena za sustave od ključne važnosti kako bi se osigurao neprekidan rad.
