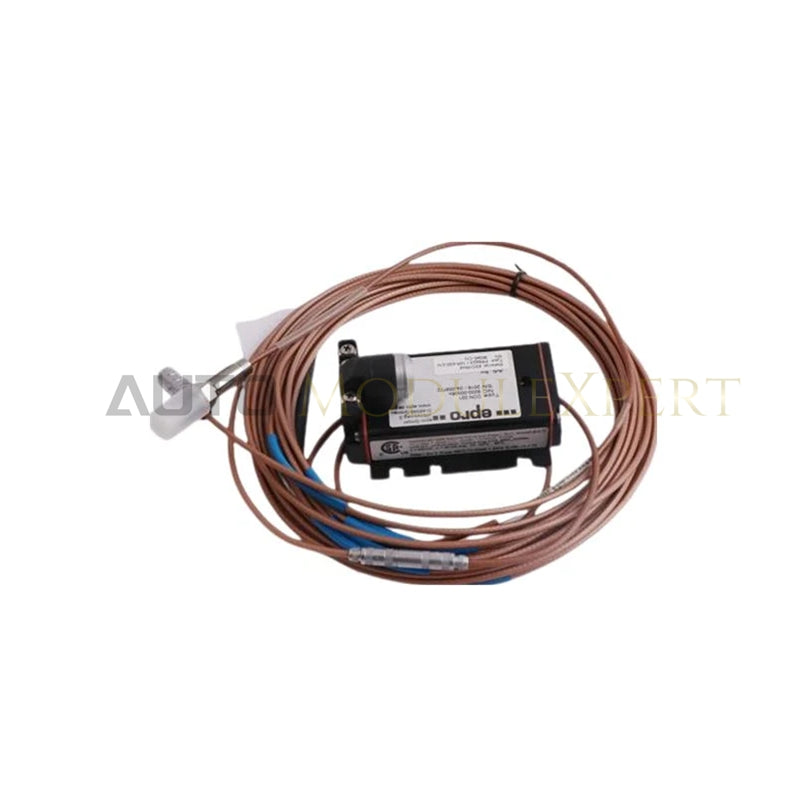

EPRO CON021+PR6423/00R-030 kompleti senzora blizine
Konfiguriran za beskontaktno mjerenje pomaka vratila u platformama za zaštitu industrijskih strojeva, EPRO CON021+PR6423/00R-030 ( CON021+PR6423 kompleti senzora blizine) omogućuje izravnu fizičku/električnu izvedbu.
Raščlamba sufiksa i matrica modela
| Komponenta sufiksa | Kod / vrijednost | Tehnička definicija |
|---|---|---|
| Pretvornik signala | CON021 | Modul pretvornika signala za montažu na DIN šinu i linearizaciju signala vrtložnih struja |
| Serija senzora | PR6423 | Serija beskontaktnih sondi vrtložnih struja s promjerom vrha od 8 mm |
| Vrsta montaže | /00R | Konstrukcija kućišta za obrnutu montažu za instalaciju u ograničenom prostoru |
| Specifikacija kabela | -030 | Integrirani savitljivi koaksijalni kabel duljine 3,0 metra s Lemo priključkom |
Specifikacije hardvera
| Parametar | Specifikacija |
|---|---|
| Model | CON021+PR6423/00R-030 |
| Marka | EPRO (Emerson) |
| Podrijetlo | Njemačka |
| Masa | 0,25 kg (modul pretvornika) |
| Dimenzije | Sonda: promjer vrha 8 mm; pretvornik: kućište za montažu na DIN šinu |
| Radna temperatura | Sonda: -35 °C do +200 °C; pretvornik: 0 °C do +65 °C |
| Potrošnja energije | Pretvornik: vanjsko napajanje 24 VDC; sonda: pasivni pretvornik |
| Mjerno područje | 2,0 mm (80 mil) linearno područje |
| Izlaz signala | Standardizirani analogni istosmjerni napon proporcionalan dinamičkoj udaljenosti zazora |
| Vrsta priključka | Lemo priključno sučelje između kabela sonde i modula pretvornika |
Izolacija između kanala i kondicioniranje signala
Glava sonde PR6423 promjera 8 mm, u kombinaciji s elektronikom pretvornika CON021, pretvara promjene elektromagnetske impedancije u standardizirani analogni istosmjerni izlaz kroz linearno dinamičko područje od 2,0 mm. Unutarnja izvedba sklopa uključuje izolaciju između kanala radi blokiranja električnih smetnji zajedničkog načina i šuma uzemljivačke petlje koji bi mogli izobličiti signale niske razine. Radom unutar mreža s protokolom strujne petlje 4-20 mA HART ili izravnih analognih instrumentacijskih petlji, sklop za kondicioniranje signala normalizira odzive visokofrekventnog pobudnog polja u precizne podatke o položaju za nizvodne DCS sustave i sustave nadzora.
Često postavljana pitanja
P: Što označava oznaka "R" u kodu modela senzora PR6423/00R-030?
O: Oznaka "R" označava mehaničku konstrukciju za obrnutu montažu, koja omogućuje ugradnju s navojem sa stražnje strane unutar skučenih kućišta strojeva i ograničenih ležajnih prostora.
P: Može li glava senzora PR6423/00R-030 podnijeti rad u zonama s visokim temperaturama?
O: Da. Pasivna senzorska glava i sklop kabela predviđeni su za ekstremne temperature okoline u rasponu od -35 °C do +200 °C, dok se pretvornik CON021 mora ugraditi u blažu zonu (0 °C do +65 °C).
P: Koji je izvor napajanja potreban za napajanje modula pretvornika signala CON021?
O: Pretvornik signala CON021 zahtijeva vanjsko regulirano napajanje od +24 VDC spojeno na njegove vijčane priključke radi stvaranja pobude sonde i pokretanja lineariziranog analognog izlaznog signala.
Smjernice za terensku instalaciju
Montirajte modul pretvornika signala CON021 na standardnu DIN šinu od 35 mm unutar zaštitnog ormara. Uvrnite sondu PR6423/00R-030 u njezin montažni nosač koristeći poravnanje za obrnutu montažu, a mehaničku udaljenost zazora provjerite mjernim listićem ili mjerenjem istosmjernog izlaznog napona dok se ne postigne ciljni prednaponski napon. Spojite koaksijalni utikač Lemo na odgovarajući priključak pretvornika i provjerite da je blokirni prsten potpuno sjeo na mjesto. Provedite sve terenske vodove kroz uzemljeni metalni kanal, a oplet signalnog voda uzemljite na jednoj jedinoj točki uzemljenja kako biste uklonili smetnje uzemljivačke petlje.
