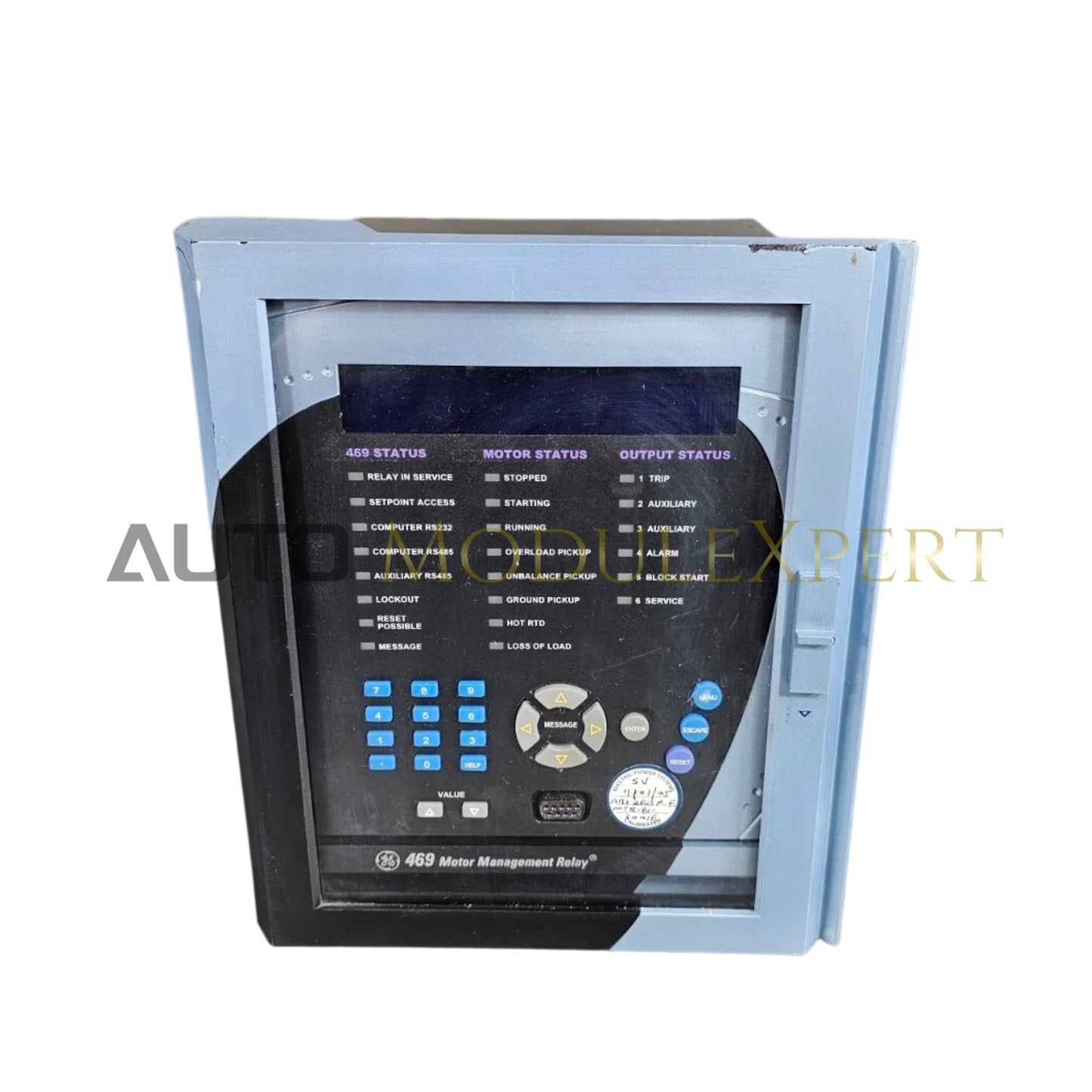

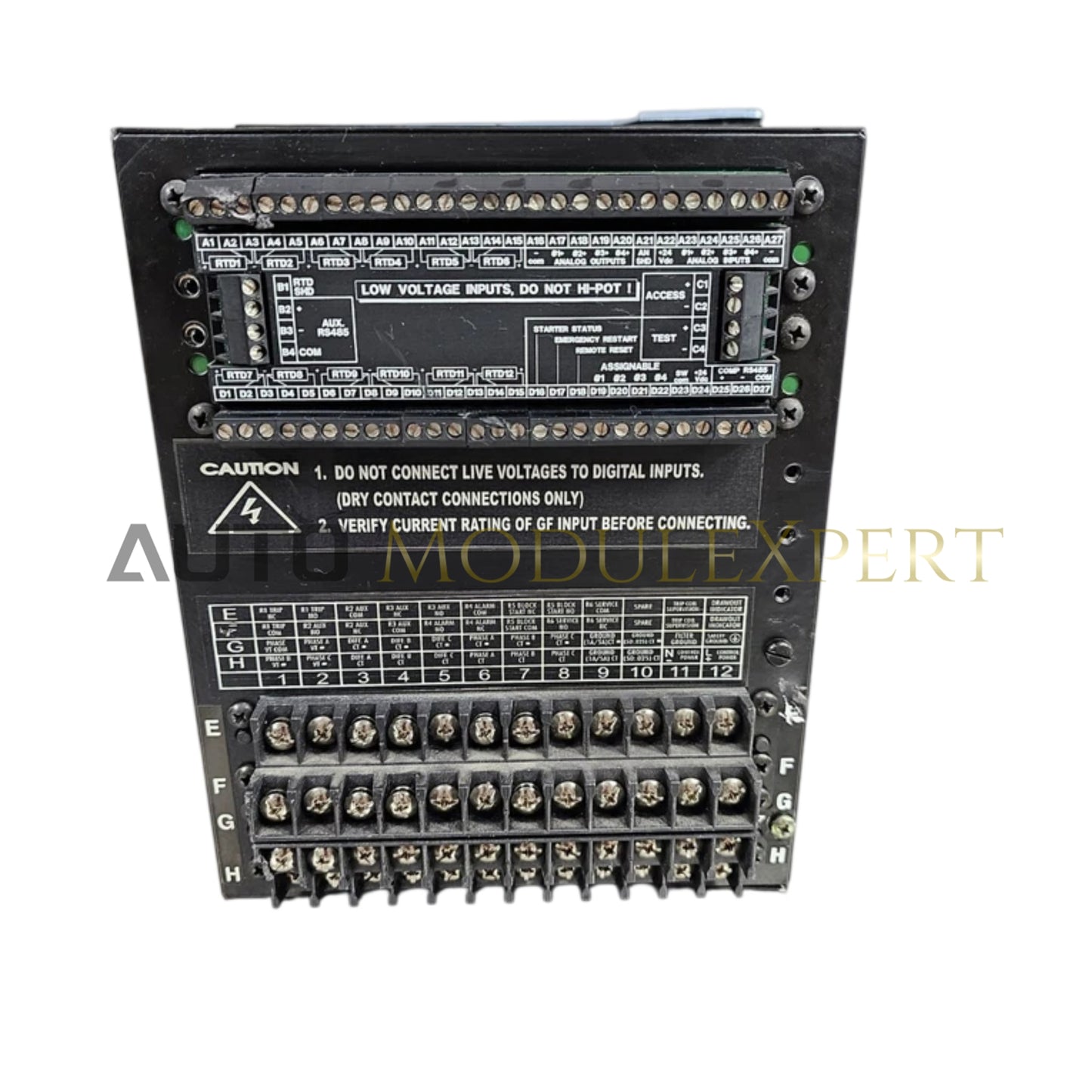

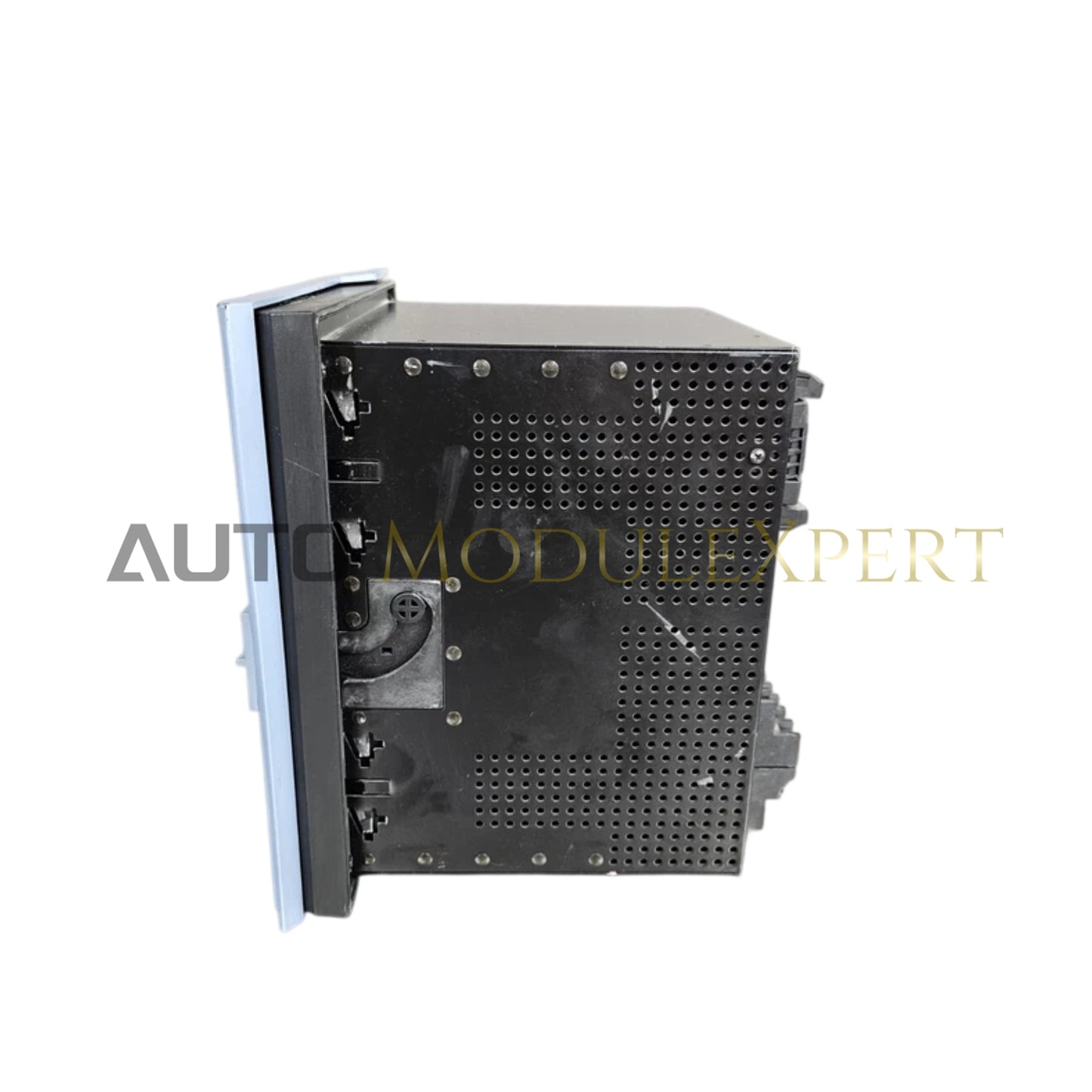

Konfiguriran za sveobuhvatnu zaštitu motora, nadzor u stvarnom vremenu i dijagnostičku kontrolu u industrijskim energetskim sustavima, GE Multilin 469-P1-HI-A20-E (469-P1-HI-A20-E relej za upravljanje motorom) pruža izravno fizičko/električno izvršenje.
Razrada sufiksa i matrica modela
- 469-P1-HI-A20-E: Napredna varijanta releja za upravljanje motorom temeljena na mikrprocesoru, s napajanjem za upravljanje širokog raspona, četiri analogna izlaza, devet optički izoliranih digitalnih ulaza i poboljšanim LCD zaslonom s 40 znakova.
Specifikacije hardvera
| Parametar | Specifikacija |
|---|---|
| Model | 469-P1-HI-A20-E |
| Marka | GE Multilin |
| Podrijetlo | SAD |
| Težina | 5 kg |
| Dimenzije | Standardni Multilin 469 kućište s izvlačenjem |
| Radna temperatura | -40 °C do +60 °C |
| Potrošnja energije | AC/DC pomoćno napajanje za upravljanje |
| Upravljačka snaga | 90 do 300 V DC ili 70 do 265 V AC (48 do 62 Hz) |
| Analogni izlazi | Četiri analogna izlaza 0 do 1 mA / 4 do 20 mA |
| Digitalni ulazi | Devet optički izoliranih digitalnih ulaza |
| Zaslon | Poboljšani LCD zaslon s 40 znakova |
Profinet i deterministička mrežna obrada
Interni digitalni procesor signala izvodi visokobrzinsko uzorkovanje faznih struja motora, napona i termičkih modela za izračunavanje operativnih parametara u stvarnom vremenu i izvršavanje logike isključenja. Komunikacijski sučelja podržavaju integraciju determinističkog mrežnog protokola, omogućujući daljinsku nadzornu kontrolu i evidentiranje slijeda događaja bez prekida primarnih zaštitnih funkcija. Hardverske izolacijske barijere štite internu mikroelektroniku od visokovoltažnih prijelaznih pojava i elektromagnetskih smetnji koje potječu od teških napajanja motora.
Često postavljana pitanja
P: Podržava li ovaj zaštitni relej izvlačenje u radu dok su pomoćna upravljačka snaga i ulazi struje aktivni?
O: Izvlačenje je strogo zabranjeno dok je jedinica pod napajanjem; pomoćna napajanja i kratkospojni blokovi strujnih transformatora moraju biti potpuno osigurani prije otključavanja kućišta.
P: Kako su analogni izlazni signali skalirani za vanjsku opremu za nadzor?
O: Četiri konfigurabilna analogna izlaza mogu se programirati preko prednje ploče da predstavljaju opterećenje motora, temperaturu ili druge kritične parametre u rasponu od 0 do 1 mA ili 4 do 20 mA.
P: Koji mehanizmi osiguravaju pouzdan rad u korozivnim industrijskim okruženjima?
O: Unutarnje elektroničke sklopove štiti specijalni konformni premaz koji podnosi visoku vlagu i zagađivače u zraku.
Smjernice za montažu na terenu
- Provjerite jesu li svi sekundarni krugovi strujnih transformatora (CT) kratko spojeni izvana prije servisiranja ili izvlačenja releja iz kućišta.
- Osigurajte da ožičenje upravljačke snage i zaštitni uzemljivači zadovoljavaju standarde postrojenja radi održavanja otpornosti na smetnje i sigurnosti osoblja.
- Vodite komunikacijske kabele i ožičenje analognog kruga kroz namjenske oklopljene kanale odvojene od visokovoltažnih napajanja motora.
