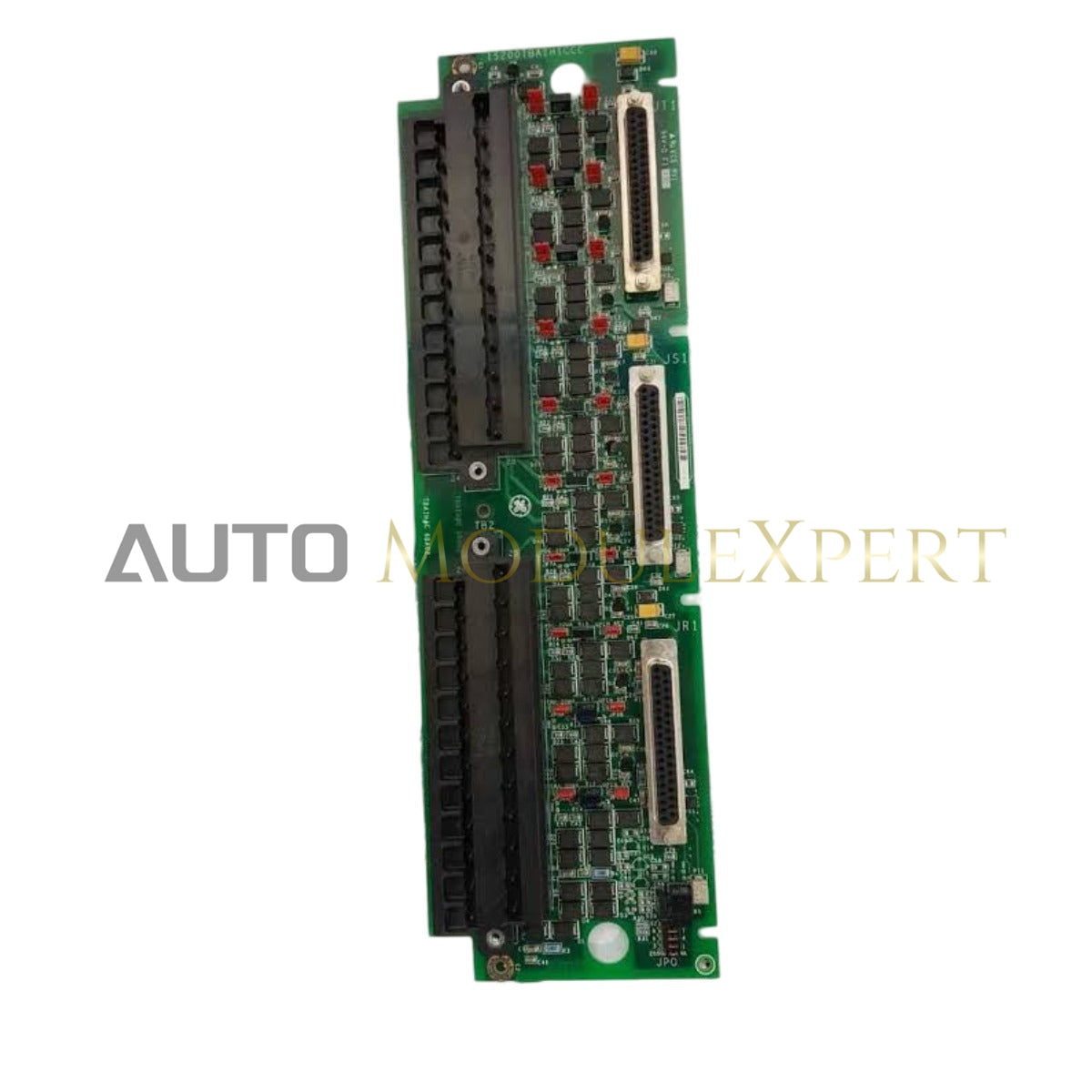

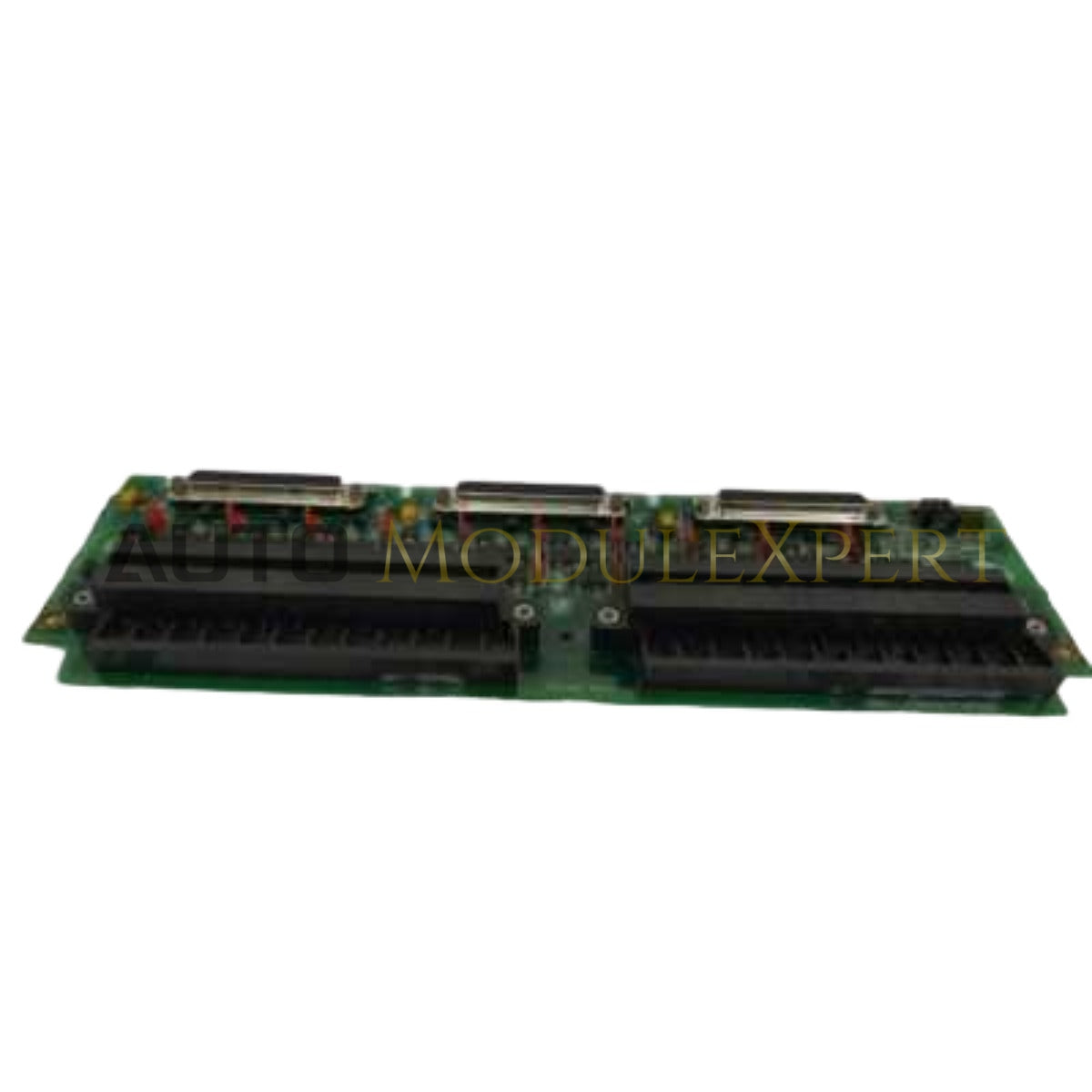

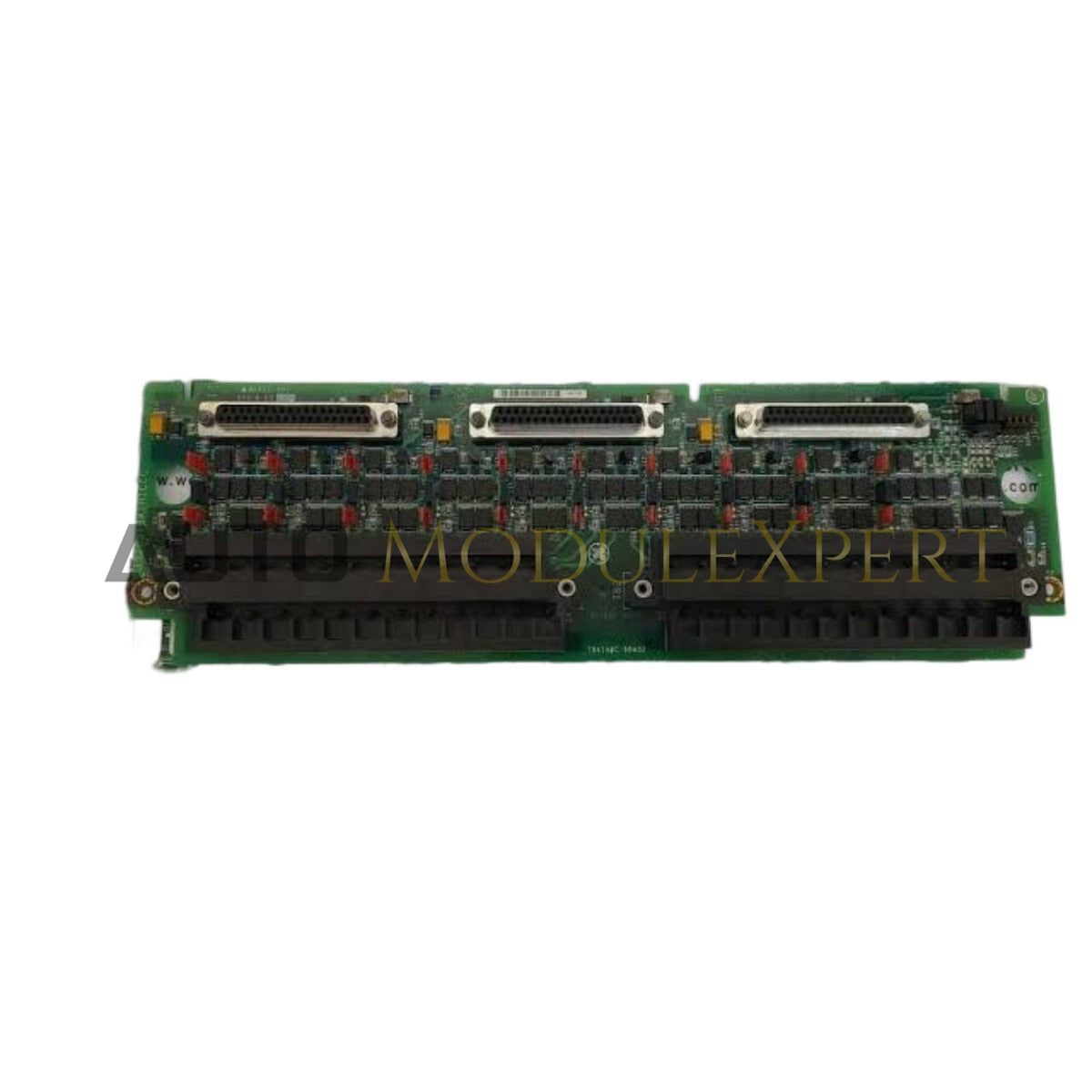

General Electric IS200TBAIH1C CC, također katalogiziran kao IS200TBAIH1C Analogna terminalna ploča, djeluje kao namjenska hardverska komponenta za distribuciju i završetak signala unutar arhitektura sustava za upravljanje turbinama Mark VI.

Hardverske specifikacije

Upravljanje procesom i integritet signala

IS200TBAIH1C CC služi kao fizičko sučelje za analogno poljsko ožičenje, podržavajući standardni 4-20 mA HART protokol petlje koji se koristi u GE Mark VI kontrolnim platformama. Ova terminalna ploča je dizajnirana za održavanje integriteta signala kroz integriranu izolaciju između terminala, osiguravajući da se šum u zajedničkom modu minimizira tijekom prijenosa do analognog ulazno-izlaznog modula. Ispravno postavljanje zaštite na mjestu završetka potrebno je za postizanje odbacivanja šuma između kanala. Kompenzacija hladnog spoja (CJC) upravlja se pripadajućim ulazno-izlaznim modulima, dok ova ploča pruža potreban put za pasivne povratne informacije senzora i upravljačke signale.

Često postavljana pitanja

P: Je li ova terminalna ploča aktivna ili pasivna u petlji signala?

O: IS200TBAIH1C CC je pasivna komponenta za završetak. Ne sadrži aktivne elektroničke komponente, mikroprocesore ili logičke sklopove; funkcionira isključivo kao sučelje za povezivanje poljskog ožičenja i ulazno-izlaznih modula sustava upravljanja.

P: Postoje li posebna ograničenja ožičenja vezana uz 4-20 mA signale?

O: Osigurajte da je poljsko ožičenje što dalje moguće od visokovoltažnih izmjeničnih vodova kako bi se spriječile smetnje inducirane strujom. Svi kabeli za analogne signale trebaju koristiti ožičenje u obliku zaštićenih uvijenih parova, pri čemu je zaštita uzemljena samo na jednom kraju kako bi se spriječile uzemljne petlje.

Smjernice za poljsku instalaciju

1. Montiranje: Pričvrstite ploču na predviđenu DIN-šinu ili površinu za montažu u terminalnom ormaru koristeći integrirane otvore za montažu. Osigurajte da je ploča nivelirana kako bi se održao ispravan pritisak na vijčanim terminalima.
2. Završetak ožičenja: Skinite izolaciju s krajeva žica na duljinu koju preporučuje proizvođač (obično 6-8 mm). Zavrnite terminalske vijke momentom od 0,5-0,6 Nm kako biste osigurali pouzdan električni kontakt bez oštećenja konektorskog bloka.
3. Uzemljenje: Provjerite da je veza uzemljenja kućišta čvrsta. Uklanjanje visokofrekventnog šuma ovisi o niskoomskom putu do zajedničkog dijela ormara.
4. Okruženje: Iako je ploča dizajnirana za industrijska okruženja, osigurajte da je zaštićena od kondenzacije i pretjeranih vibracija. Koristite odgovarajuće upravljanje kabelima kako biste podržali težinu kabela i spriječili mehanička opterećenja na terminalnim blokovima.
