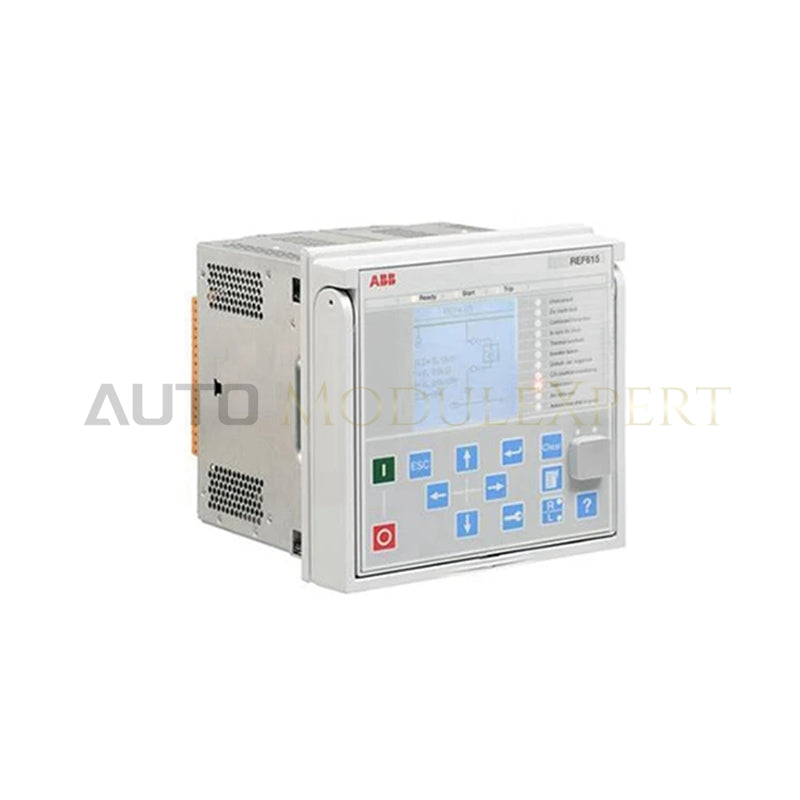

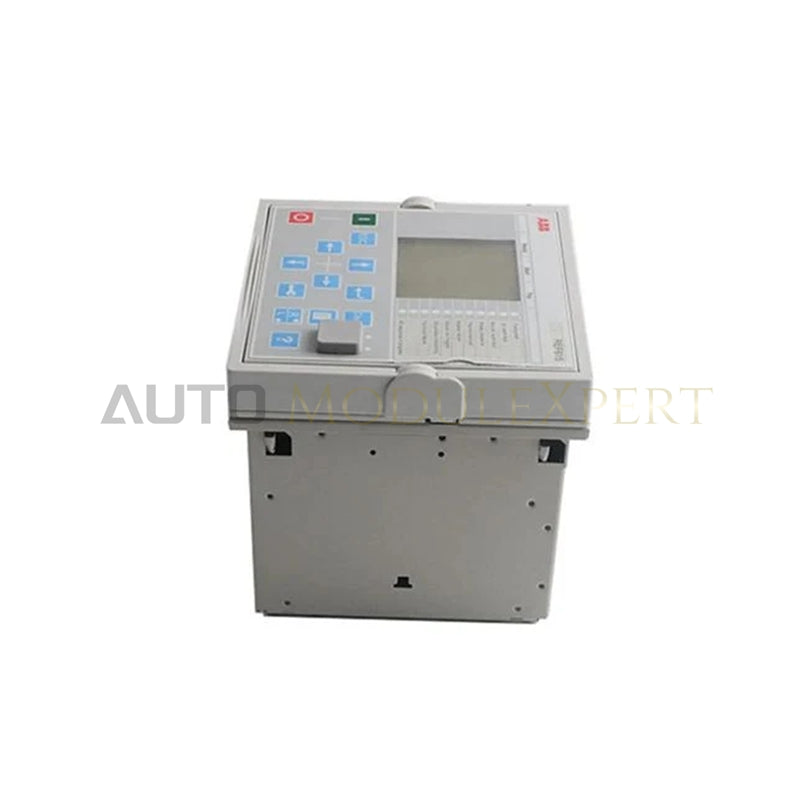

ABB REF611 Relion 611 Series Feeder Protection Relay

Konfiguriran za usmjerenu i neusmjerenu nadstrujnu zaštitu te zaštitu od zemljospoja u srednjenaponskim distribucijskim sustavima, ABB REF611 (REF611 relej za zaštitu i upravljanje izvodom) omogućuje izravno fizičko/električno izvršavanje. Izvlačiva priključna jedinica pretvara signale strujnih i naponskih transformatora u digitalne zaštitne odluke, aktivira krugove za isključenje prekidača i razmjenjuje GOOSE poruke putem Ethernet mreža trafostanice.

Hardverske specifikacije

Komunikacija sabirnicom stražnje ploče i deterministička integracija mreže

Interna arhitektura stražnje ploče koordinira brzi protok podataka između analognih akvizicijskih kartica, binarnih U/I modula i središnjeg procesora zaštite. Brzina determinističke komunikacije sabirnicom stražnje ploče osigurava uzorkovanje strujnih i naponskih vektora u stvarnom vremenu, čime algoritmi zaštite mogu aktivirati isključenje unutar podcikličkih izvršnih vremenskih prozora tijekom kvarova na vodovima. Izvorna Ethernet sučelja podržavaju standarde IEC 61850 izdanje 1 i izdanje 2 s GOOSE porukama za međusobno isključenje između polja rasklopnog postrojenja ravnopravnom komunikacijom. Provjere kompatibilnosti flash memorije firmvera automatski se izvršavaju putem softverskog lanca PCM600 tijekom inženjerskih sesija kako bi se spriječilo oštećenje parametara tijekom ažuriranja firmvera.

Često postavljana pitanja

P: Kako izvlačiva izvedba utječe na održavanje i ispitivanje rasklopnog postrojenja pod naponom?

O: Izvlačivo priključno kućište uključuje integrirane automatske mehanizme za kratko spajanje sekundarnih petlji strujnog transformatora (CT). Međutim, operateri moraju odvojiti pomoćna napajanja i izlazne krugove za isključenje prije izvlačenja modula kako bi izbjegli lažne naredbe za isključenje ili električno iskrenje.

P: Koje su mjere opreza potrebne pri primjeni opcija redundantne komunikacije HSR ili PRP?

O: HSR (besprijekorna redundancija visoke dostupnosti) i PRP (protokol paralelne redundancije) zahtijevaju namjenski hardver Ethernet sučelja s dva priključka. Terenski inženjeri moraju osigurati da mrežni preklopnici podržavaju dupliciranje okvira i odbacivanje duplikata kako bi se spriječile oluje emitiranja preko sabirnice stanice.

Smjernice za terensku ugradnju

Montirajte izvlačivo kućište okomito u izrez ploče na vratima srednjenaponskog rasklopnog postrojenja koristeći standardne montažne nosače. Ostavite najmanje 50 mm slobodnog okomitog prostora iznad i ispod kućišta kako biste omogućili pasivno konvekcijsko hlađenje kroz otvore hladnjaka.

Vodite vodove niskonaponskih binarnih ulaza, ožičenje sekundara CT-a i Ethernet komunikacijske kabele kroz odvojene uzemljene metalne cijevi, dalje od visokonaponskih primarnih sabirnica. Spojite namjenski zaštitni vodič za uzemljenje (minimalni presjek 4,0 mm2) od priključka uzemljenja stražnjeg kućišta izravno na glavnu bakrenu sabirnicu uzemljenja ploče rasklopnog postrojenja. Osigurajte da se metalni pleteni oklopi komunikacijskih kabela na terenu uzemljuju na jednoj ulaznoj točki ormara kako bi se spriječile cirkulirajuće uzemljivačke petlje. Pritegnite vijke za montažu kućišta i uzemljenje na 1,2 N-m, uz najmanje 5 punih zahvata navoja.
